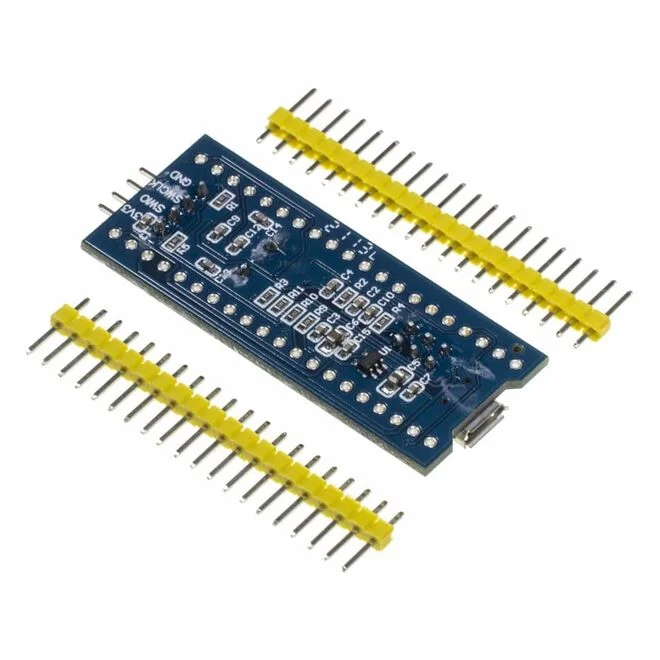

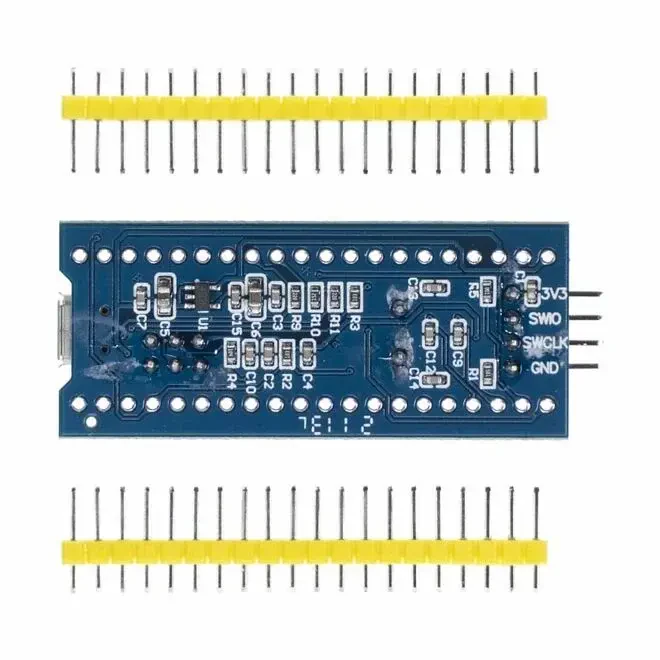

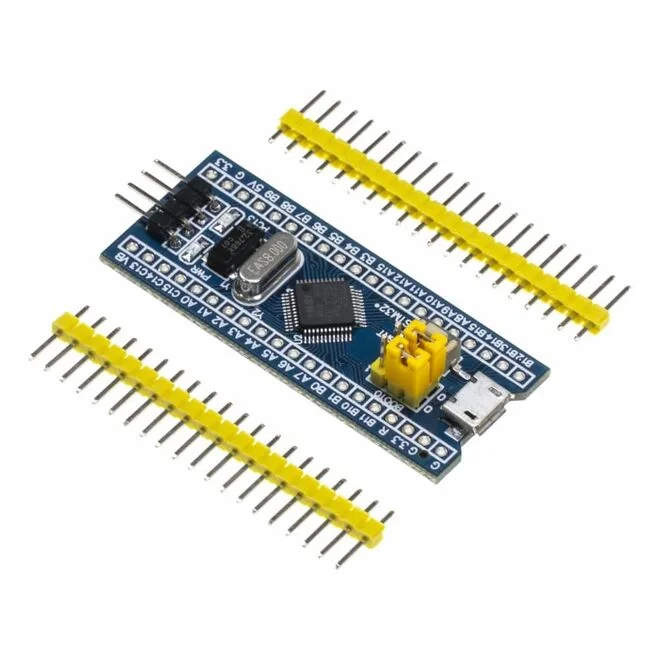

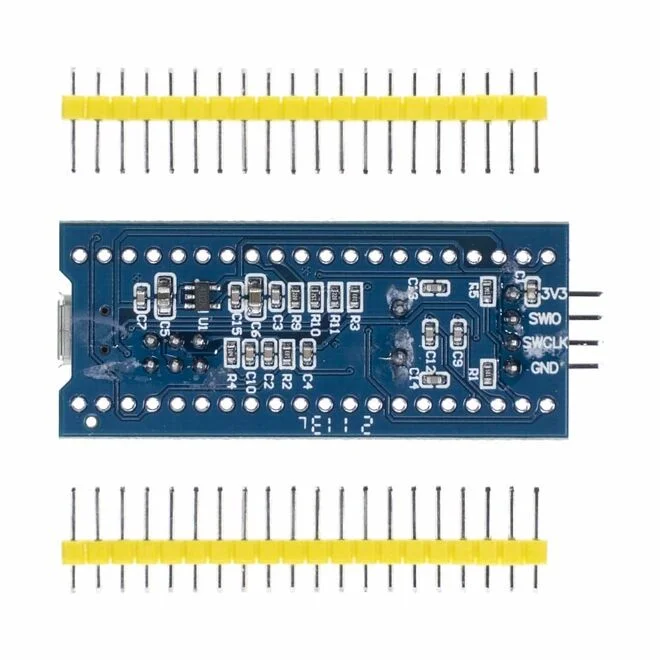

STM32F103C8T6A Geliştirme Kartı
STM32F103C8T6A Geliştirme Kartı; ARM Cortex-M3 mimarisine sahip STM32F103C8T6A mikrodenetleyicisi ile yüksek hız, geniş çevresel birim desteği ve düşük güç tüketimi sunan kompakt bir geliştirme platformudur. Arduino Nano form faktörü sayesinde eğitim, prototipleme ve profesyonel gömülü sistem projelerinde sıkça tercih edilir.
STM32F103C8T6A Teknik Özellikleri:
Mikrodenetleyici: STM32F103C8T6 / STM32F103C8T6A
Çalışma Gerilimi: 3.3V
Analog Giriş: 10 adet (12-bit ADC)
Dijital I/O: 37 adet
I/O Pin Akım Kapasitesi: 6mA
Flash Hafıza: 64KB / 128KB
SRAM: 20KB
Saat Hızı: 72MHz Maksimum
İletişim: I2C, SPI, UART, CAN, USB

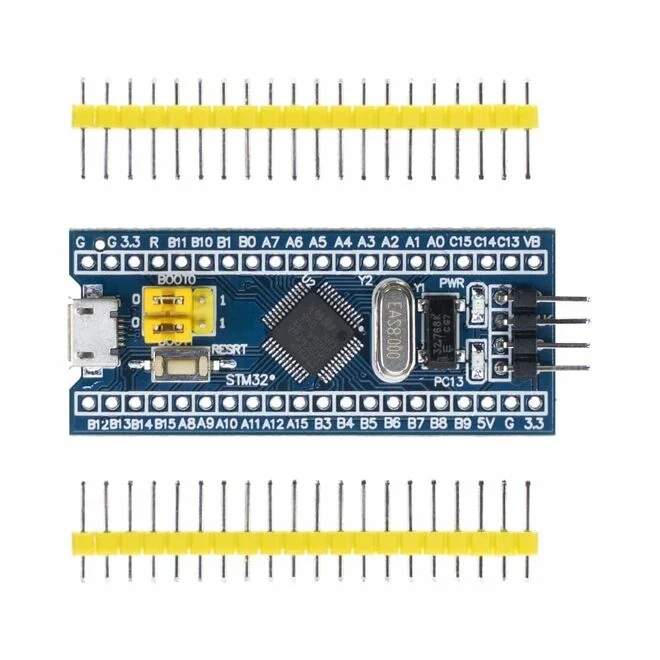

Pin Fonksiyonları:
Güç: 3.3V, 5V, GND
Analog Pinler: PA0–PA7, PB0–PB1 (12-bit ADC)
Dijital G/Ç: PA0–PA15, PB0–PB15, PC13–PC15 (37 GPIO)
UART: TX1/RX1, TX2/RX2, TX3/RX3 (RTS/CTS destekli)
PWM: Toplam 15 PWM pini
SPI: 2 adet SPI (MISO, MOSI, SCK, CS)
Kesme (EXTI): Tüm dijital pinler kesme özelliğine sahiptir.
Dahili LED: PC13
Bu Ürün İçerisinde Bootloader Var mı?
STM32F103C8T6A mikrodenetleyicisi fabrika çıkışlı ROM tabanlı donanımsal bootloader içerir. Bu bootloader; UART, USB DFU, CAN ve diğer protokoller üzerinden programlama yapılabilmesini sağlar.
Geliştirme kartı üzerinde Arduino bootloader benzeri ek bir yazılım yüklü değildir. Bu nedenle kartı programlamak için aşağıdaki araçlardan biri gereklidir:
ST-Link V2 Programlayıcı (SWD üzerinden en stabil ve hızlı yöntem)
USB–TTL Dönüştürücü (UART Bootloader ile programlama için)
FTDI Programlayıcı (3.3V modunda kullanılmalıdır)
USB–TTL ve FTDI programlayıcılar, sinyal seviyesi 3.3V olduğu sürece UART bootloader ile sorunsuz çalışır. ST-Link ile kullanım rehberi için buraya tıklayabilirsiniz.
