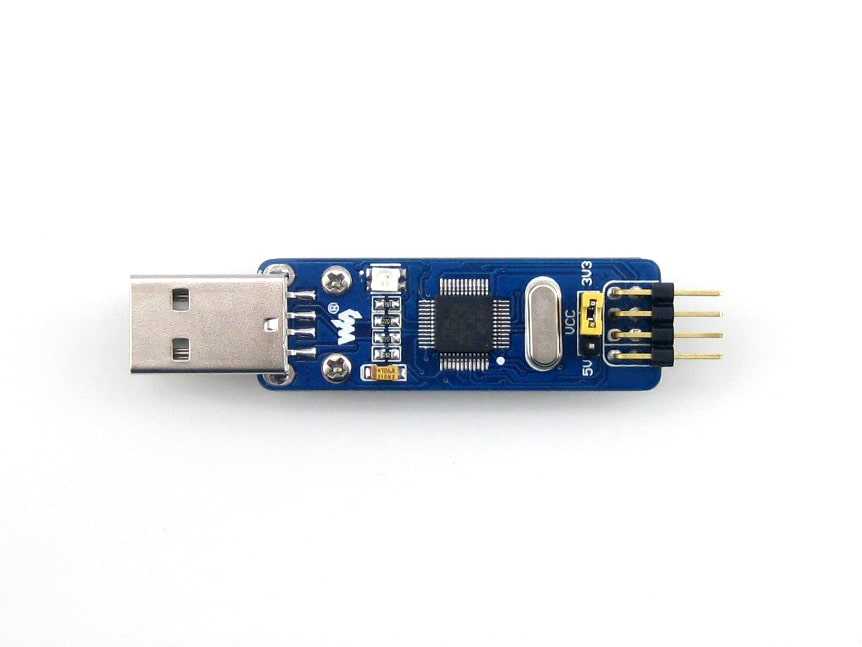

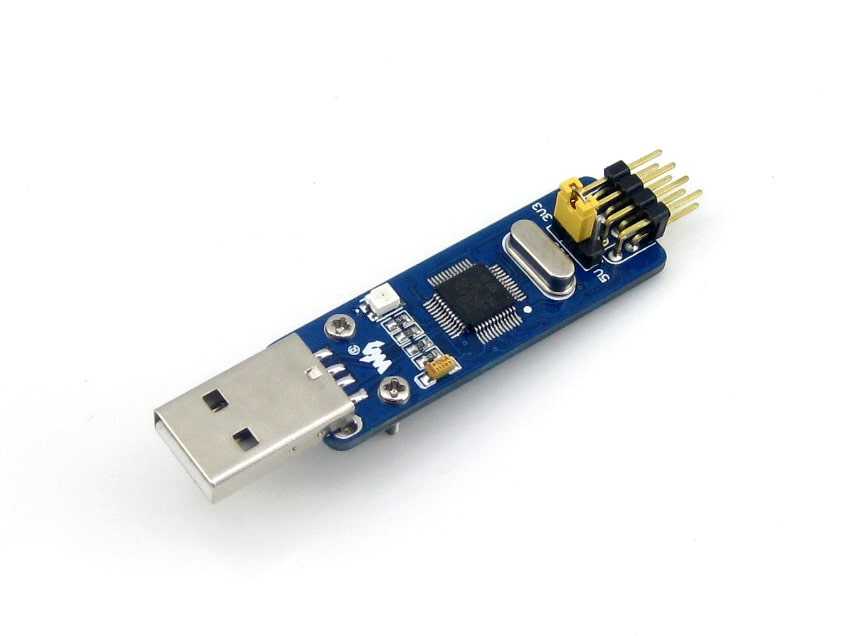

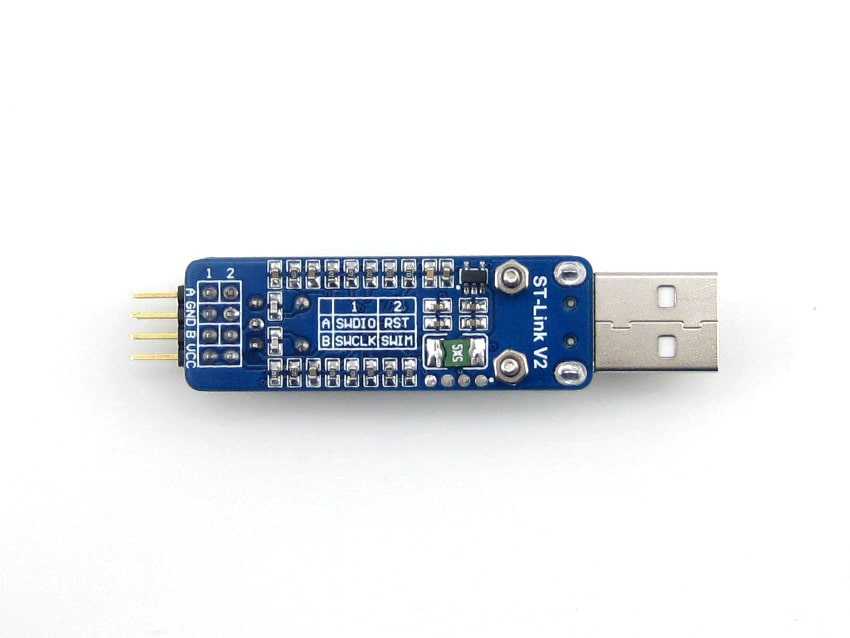

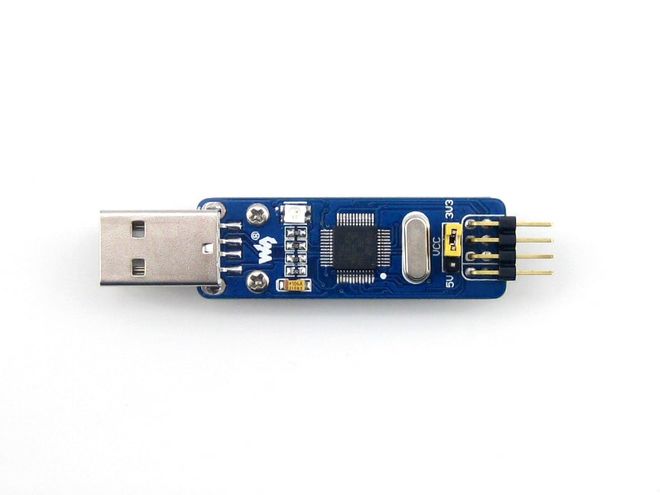

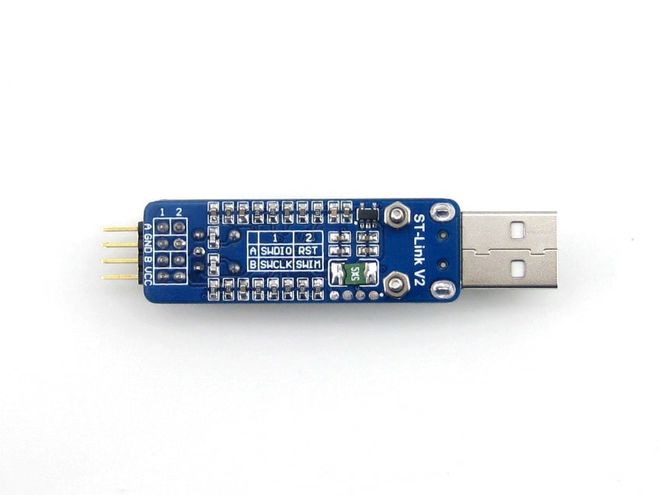

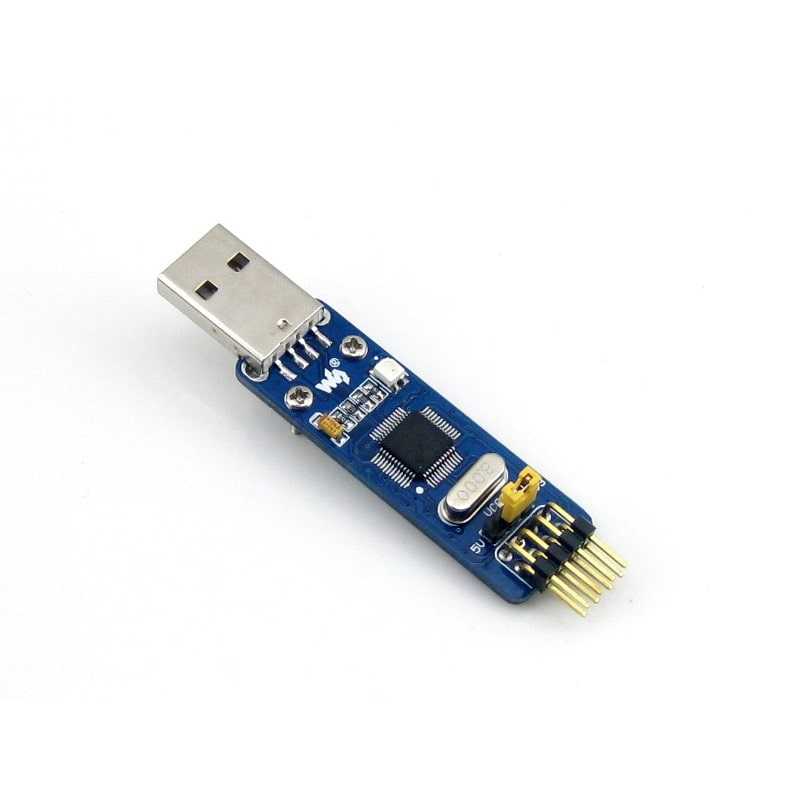

STM8 ve STM32 Programlama ve Debug Kartı ST-LINK - V2

Ürün Kodu
:
18003
Marka / Menşei
:
WaveShare
Stok Adedi
:
6
Fiyat
:
329,21 TL + KDV
KDV Dahil Fiyat
:
395,05 TL
Aynı Gün Kargo
Hafta içi 17:00’a, Cumartesi 10.30'a kadar verilen siparişler aynı gün kargolanır.
Alışveriş Listeme Ekle
Buraya tıklayarak bu ürünü listenize ekleyebilir ve daha sonra yeniden inceleyebilirsiniz.
Teknik Servis
Deneyimli kadromuz ve gelişmiş teknik servis desteğimiz ile hep yanınızdayız.
İade Garantisi
14 gün iade garantisi ile
sizleri hiç üzmeden
süreci yürütüyoruz.
Yorum Ekle
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (3)
  • Tavsiye Et
  • Resimler
  • Soru Sor
  • STM8 ve STM32 Programlama ve Debug Kartı ST-LINK - V2


    Küçük tek kart üzerinde Mini ST-LINK / V2, STM8 ve STM32 için devre içi hata ayıklayıcı / programlayıcı için son derece düşük maliyetli bir çözüm.

    Ürün Özellikleri:

    • Kısa devreden zarar görmeyi önlemek için yerleşik 500mA kendi kendine kurtarma sigortası
    • Çift voltaj çıkışı (3.3V / 5V), hata ayıklama / programlama için kolay
    • PC'ye doğrudan bağlantı için standart USB arayüzü
    • Hata ayıklama / Programlama performansı
    • Hata ayıklama: tam hızda, tek adımlı, kesme noktalarında, değişkenleri ve kayıtları görüntüleme vb.
    • Programlama: FLASH ROM, EEPROM, AFR vb. Destekler.
    • SWIM / SWD arayüzleriyle birleştirilmiş USB2.0: hata ayıklama için hızlı yanıt ve programlama için hızlı hız
    • Yükseltilebilir aygıt yazılımı
    • Firmware, gelecekte daha fazla cihazı desteklemek için yükseltilebilir
    • Otomatik olarak yükseltildi
    • Desteklenen yazılım
    • ST-LINK Utility v2.0 (veya üzeri sürüm)
    • STVD Sürüm 4.2.1 (veya üzeri sürüm)
    • STVP Sürüm 3.2.3 (veya üzeri sürüm)
    • IAR EWARM Revizyon v6.20 (veya üstü sürüm)
    • IAR EWSTM8 Revizyon v1.30 (veya üstü sürüm)
    • KEIL RVMDK Revizyon v4.21 (veya üstü sürüm)
    • ATOLLIC
    • GÖREVLENDİRME
    • Desteklenen cihazlar
    • SWIM arayüzlü tüm STM8 cihazları
    • SWD arayüzlü tüm STM32 cihazları



    ST-LINK/V2 (mini) Vs ST-LINK/V2 Vs ST-LINK

    COMPAREST-LINK/V2 (MINI)ST-LINK/V2ST-LINKREMARKS
    SWD voltage range1.65V - 3.6V1.65V - 3.6V3V - 3.6VST-LINK/V2 and ST-LINK/V2 (mini) support STM32 low voltage devices
    SWIM voltage range1.65V - 5.5V1.65V - 5.5V1.65V - 5.5V
    Supports SWVNOYESNOFor the moment, only STM32 supports SWV while STM8 doesn't
    Debug interfaces221ST-LINK/V2 and ST-LINK/V2 (mini) support STM8/STM32 with separated interfaces
    LED indicatorDual color LEDDual color LEDRed LEDDual color LED allows indicating more status
    FuseYESNONOFuse for avoid harming by short circuit

    PC ile Bağlantı:

    STM8/STM32 ile Bağlantı:

    ST-LINK / V2 (mini), SWIM arayüzü üzerinden STM8 uygulamasına bağlanmalıdır.
    DEBUGGER PINTARGET BOARD PINDESCRIPTION
    VCCMCU VCCSTM8 VCC
    SWIMMCU SWIMSTM8 SWIM PIN
    GNDGNDSTM8 GND
    RSTMCU RESETSTM8 RESET PIN

    ST-LINK / V2 (mini), SWD arayüzü üzerinden STM32 uygulamasına bağlanmalıdır.

    DEBUGGER PINTARGET BOARD PINDESCRIPTION
    VCCMCU VCCSTM32 VCC
    SWDIOMCU SWDIOSTM32 SWD SWDIO
    GNDGNDSTM32 GND
    SWCLKMCU SWCLKSTM32 SWD SWCLK

    ST-LINK / V2'ye (mini) herhangi bir zarar gelmesini önlemek için VCC ve GND'nin doğru şekilde bağlanması gerektiğini lütfen unutmayın.

    Bağlantılar: www.waveshare.com/wiki/ST-LINK/V2_(mini)
