Gerber dosyanızı yükleyerek birkaç adımda PCB fiyatınızı hesaplayabilirsiniz.
Projeleriniz için baskı devre kartı üretim sürecini kolayca başlatabilirsiniz.
Ödeme, faturalandırma ve teslimat süreçleri Robotistan altyapısıyla ilerler.
Gerber dosyalarınız üretim öncesinde kontrol edilir.
Yaygın kullanılan FR4 malzeme ile güvenilir PCB üretimi yapılır.
Prototip ve küçük adetli üretimler için erişilebilir başlangıç sağlar.
Üretim ve teslimat süreçleri kullanıcıya açık şekilde aktarılır.
Standart dışı üretim ihtiyaçlarınız için ekibimizle iletişime geçebilirsiniz.

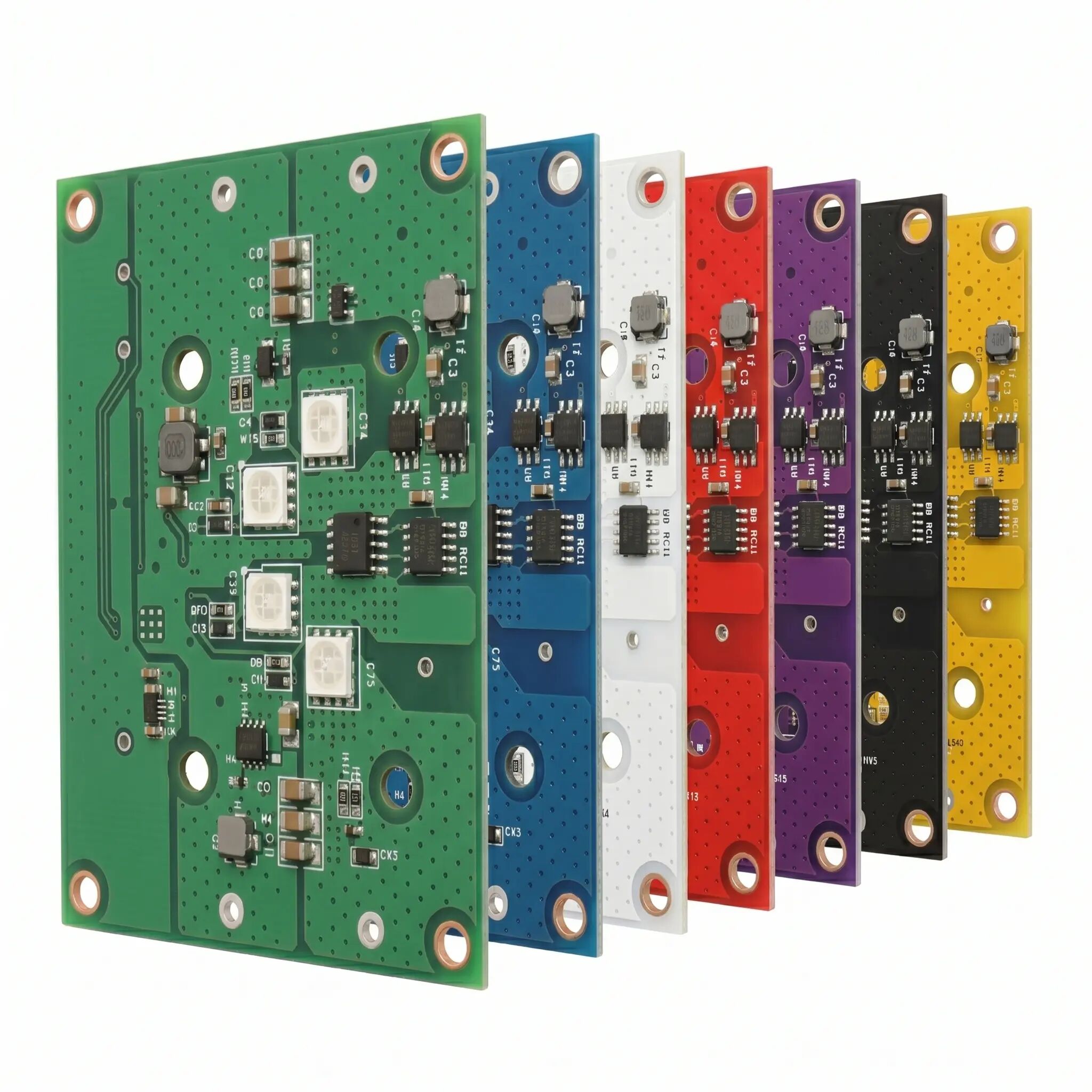

Geniş renk paleti ve yüzey kaplama seçenekleriyle devrenizi sadece teknik olarak değil, görsel olarak da bir üst seviyeye taşıyın.

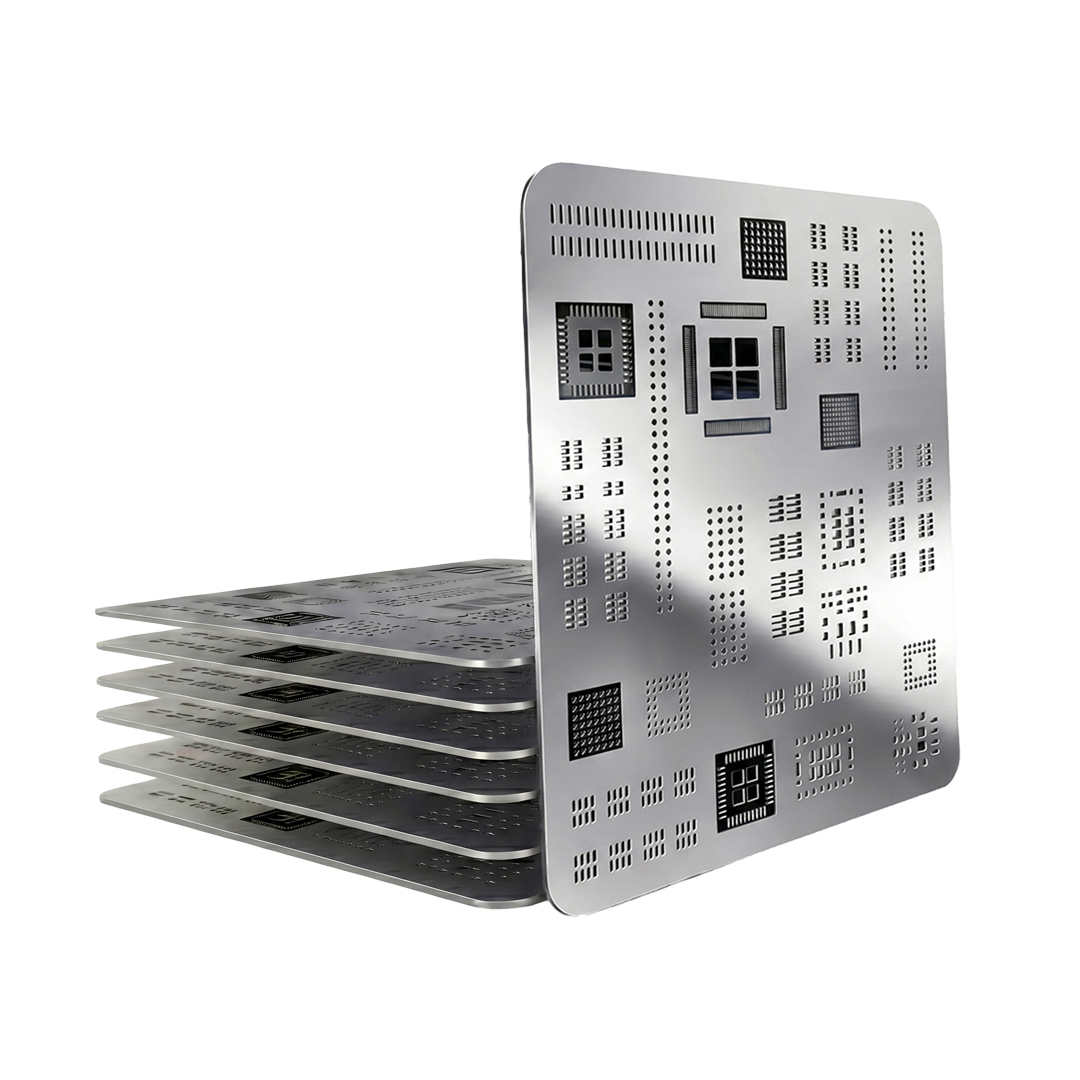

Bileşen dizgilerinizi hızlandırmak ve lehim hatalarını minimuma indirmek için yüksek hassasiyetli lazer kesim çelik elekler (stencil) sunuyoruz.
Sadece 3 basit adımda kolay PCB Siparişi verin.
Tasarım programınızdan (Altium, KiCad, Eagle vb.) aldığınız Gerber ve Excellon Drill dosyalarını .zip halinde sisteme yükleyin.

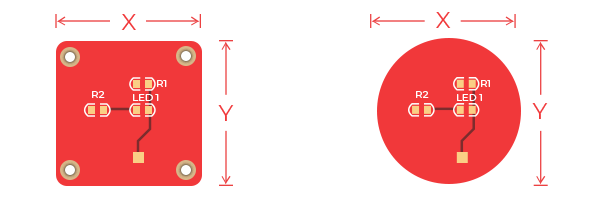

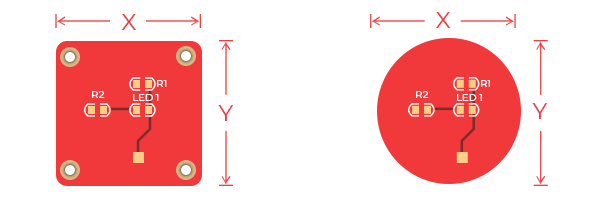

Kart boyutları sistem tarafından otomatik algılanır. Siz sadece renk, katman sayısı, kalınlık ve kaplama gibi özelliklerinizi seçin.
Anında fiyatlandırmayı görüp siparişinizi onaylayın. E-test aşamalarından geçen kartlarınız güvenle kapınıza gelsin.
Robotistan PCB Servisi, elektronik projeleriniz için ihtiyaç duyduğunuz baskı devre kartı üretimini kolaylaştırır. Gerber dosyanızı yükleyerek PCB fiyat hesaplama aracını kullanabilir, prototipten küçük seri üretime kadar farklı ihtiyaçlarınız için hızlıca ön teklif alabilirsiniz.
PCB fiyat hesaplama işlemi Robotistan PCB Servisi ile birkaç adımda tamamlanır. Gerber dosyanızı yükledikten sonra ölçü, adet, katman, kalınlık, renk, kaplama ve bakır kalınlığı gibi üretim parametrelerini seçerek fiyat bilgisini görüntüleyebilirsiniz.
Görüntülenen fiyat ön teklif niteliğindedir. Gerber dosyanız üretime uygunluk açısından kontrol edildikten sonra nihai fiyat onayı verilir.
Robotistan PCB Servisi; 1-4 katmanlı PCB üretimi, FR-4 malzeme, 0.4 mm - 2.0 mm kalınlık aralığı ve 1oz - 2oz bakır kalınlığı gibi farklı teknik seçenekler sunar. Bu yapı, prototip PCB üretimi ve proje bazlı baskı devre kartı ihtiyaçları için pratik bir çözüm sağlar.
PCB, baskı devre, baskılı devre kartı ve devre kartı üretimi kullanıcılar tarafından aynı ihtiyacı ifade etmek için kullanılan farklı arama terimleridir.
PCB, elektronik devrelerin daha düzenli, dayanıklı ve profesyonel şekilde kullanılmasını sağlayan baskılı devre kartıdır. Robotistan PCB Servisi ile Arduino, ESP32, sensör kartları, robotik projeler, IoT cihazları ve elektronik prototipleriniz için PCB baskı ve üretim sürecini kolayca başlatabilirsiniz.
Robotistan PCB Servisi, PCB baskı ve üretim sürecini online olarak yönetmenizi sağlar. Kullanıcı dostu fiyat hesaplama aracı sayesinde ihtiyacınıza uygun baskı devre kartı seçeneklerini belirleyebilir ve üretim sürecini kolayca başlatabilirsiniz.
Siparişiniz üretime alınmadan önce Gerber dosyalarınız kontrol edilir. Katman doğruluğu, ölçü uyumluluğu ve üretim standartlarına uygunluk değerlendirilir. Böylece PCB sipariş süreci daha güvenli ve kontrollü şekilde ilerler.
Projeniz için PCB fiyatı hesaplamak istiyorsanız Gerber dosyanızı yükleyin, üretim seçeneklerinizi belirleyin ve hızlıca ön teklif alın. Robotistan PCB Servisi ile baskı devre kartı üretim sürecinizi kolayca başlatabilirsiniz.
Robotistan PCB Servisi – Kaliteli, Hızlı ve Uygun Fiyatlı PCB Üretimi
PCB üretim sürecimiz hakkında aklınıza takılanları sizin için derledik.
PCB siparişi oluşturmak için üretime hazır Gerber dosyalarınızı ZIP veya RAR formatında yüklemeniz gerekir. Dosyanızda bakır yollar, delik bilgileri, lehim maskesi, silkscreen ve kart kesim bilgileri gibi üretim için gerekli katmanlar yer almalıdır.
Gerber dosyası, PCB tasarımınızın üretim makineleri tarafından okunabilmesini sağlayan standart üretim dosyasıdır. Kart üzerindeki bakır yollar, delikler, lehim maskesi, baskı katmanları ve kesim çizgileri bu dosya içinde tanımlanır.
PCB fiyatı; kart ölçüsü, adet, katman sayısı, PCB kalınlığı, bakır kalınlığı, yüzey kaplama, renk ve panelizasyon gibi üretim seçeneklerine göre hesaplanır. Robotistan PCB fiyat hesaplama aracında bu bilgileri seçerek hızlıca ön teklif alabilirsiniz.
Hayır. Sistem üzerinde görünen PCB fiyatı ön teklif niteliğindedir. Gerber dosyalarınız üretime uygunluk açısından kontrol edildikten sonra nihai fiyat onayı verilir. Dosya içeriğine veya üretim gereksinimlerine göre fiyat değişebilir.
Robotistan PCB Servisi’nde minimum sipariş adedi 5 adettir. Bu sayede prototip PCB üretimi ve küçük adetli baskı devre kartı ihtiyaçları için kolayca sipariş oluşturabilirsiniz.
Sipariş onaylandıktan sonra üretim ve teslimat süreci başlar. Teslim süresi; üretim yoğunluğu, seçilen teknik özellikler ve kargo sürecine göre değişebilir. Güncel teslimat bilgisi sipariş sürecinde sizinle paylaşılır.
Standart PCB üretiminde FR-4 malzeme kullanılmaktadır. FR-4, genel elektronik uygulamaları için yaygın olarak tercih edilen dayanıklı ve güvenilir bir PCB malzemesidir. Standart dışı malzeme talepleriniz için Robotistan ekibiyle iletişime geçebilirsiniz.
Robotistan PCB Servisi’nde 0.4 mm, 0.6 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.6 mm ve 2.0 mm PCB kalınlık seçenekleri sunulur. Kart kalınlığı, mekanik dayanıklılığı ve montaj sürecini etkileyebilir.
PCB üretiminde 1 oz ve 2 oz bakır kalınlığı seçenekleri mevcuttur. Daha yüksek akım taşıma ihtiyacı olan tasarımlarda 2 oz bakır kalınlığı tercih edilebilir.
Genel minimum geçiş deliği ölçüsü 0.15 mm delik / 0.25 mm çap olarak kabul edilir. 1 katmanlı PCB’lerde yalnızca NPTH için minimum 0.3 mm delik / 0.5 mm çap değeri uygulanır. Tasarımınızda via çapının, delik ölçüsünden en az 0.1 mm daha büyük olması önerilir.
1 oz bakır için minimum hat genişliği ve aralık 0.10 / 0.10 mm değerindedir. 2 oz bakır için minimum değer 0.16 / 0.16 mm olarak kabul edilir. Çok katmanlı PCB tasarımlarında ve özel durumlarda farklı toleranslar uygulanabilir.

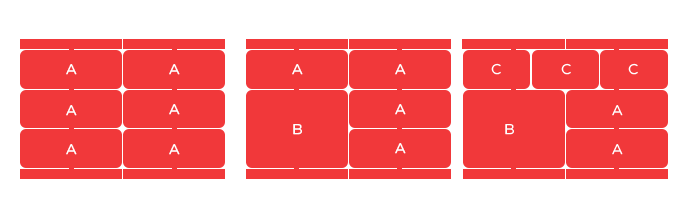

Evet. Panel üzerinde birden fazla tasarım içeren PCB siparişi oluşturabilirsiniz. Robotistan PCB Servisi’nde bir panel üzerine 6 farklı tasarıma kadar teklif alınabilir. Daha özel panelizasyon ihtiyaçlarınız için Robotistan ekibiyle iletişime geçebilirsiniz.
Şu anda Robotistan PCB Servisi kapsamında PCB dizgi hizmeti bulunmamaktadır. Ancak bu hizmet için çalışmalar devam etmektedir. Dizgi hizmeti aktif olduğunda kullanıcılarımız ayrıca bilgilendirilecektir.
Standart seçeneklerin dışında kalan özel üretim talepleriniz için Robotistan ekibiyle iletişime geçebilirsiniz. Farklı malzeme, özel kalınlık, farklı kaplama, yüksek adet veya standart dışı teknik ihtiyaçlarınız ayrıca değerlendirilir.
Siparişiniz üretim aşamasına geçmeden önce müşteri hizmetleriyle iletişime geçerek iptal talebinde bulunabilirsiniz. Üretime alınmış siparişlerde iptal veya değişiklik yapılamayabilir.
