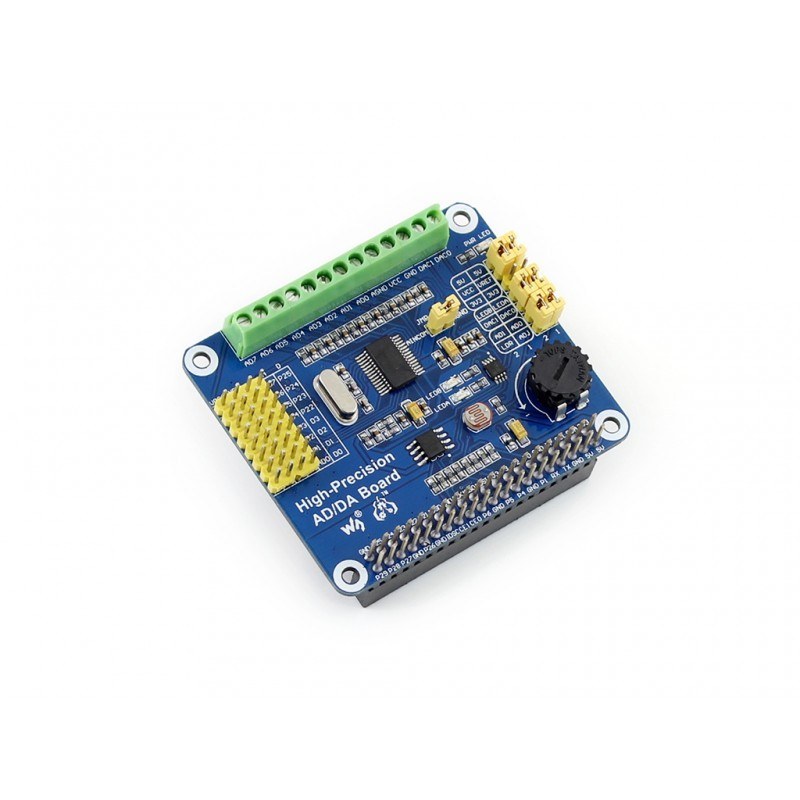

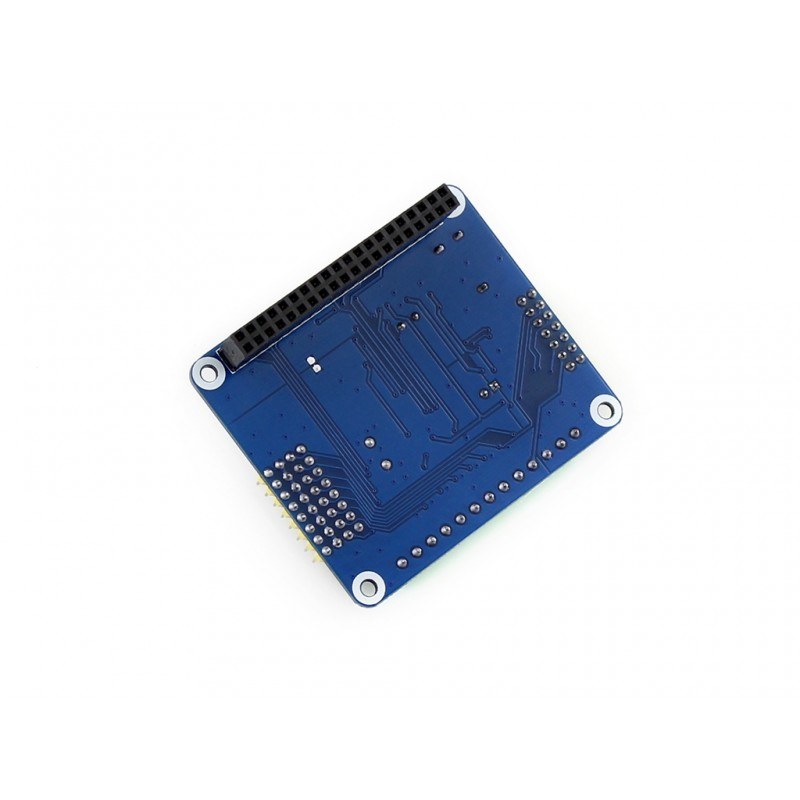

Raspberry Pi Yüksek Çözünürlüklü AD/DA Dönüştürücü Kartı

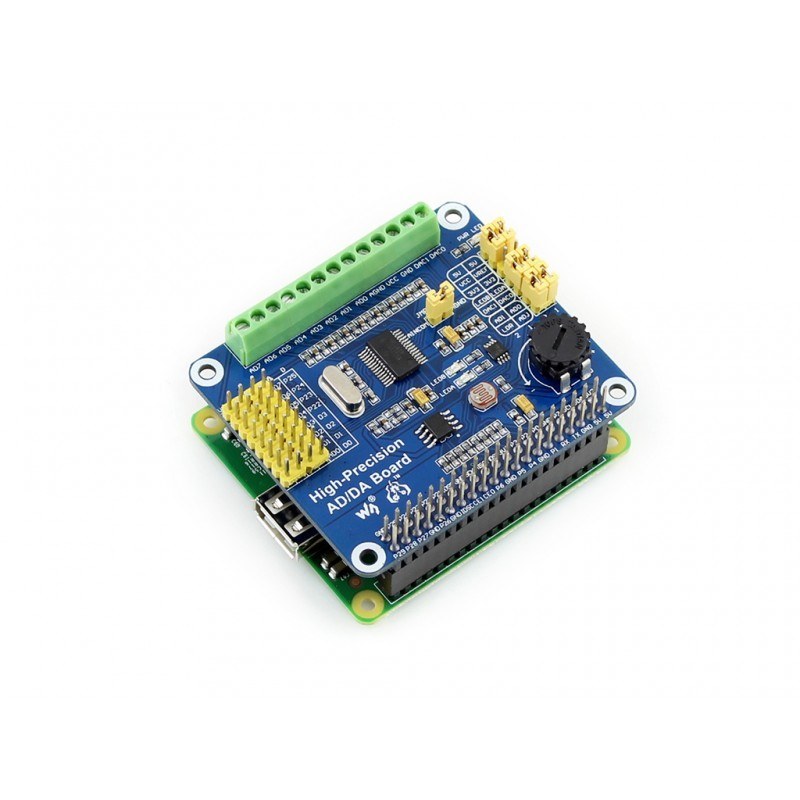

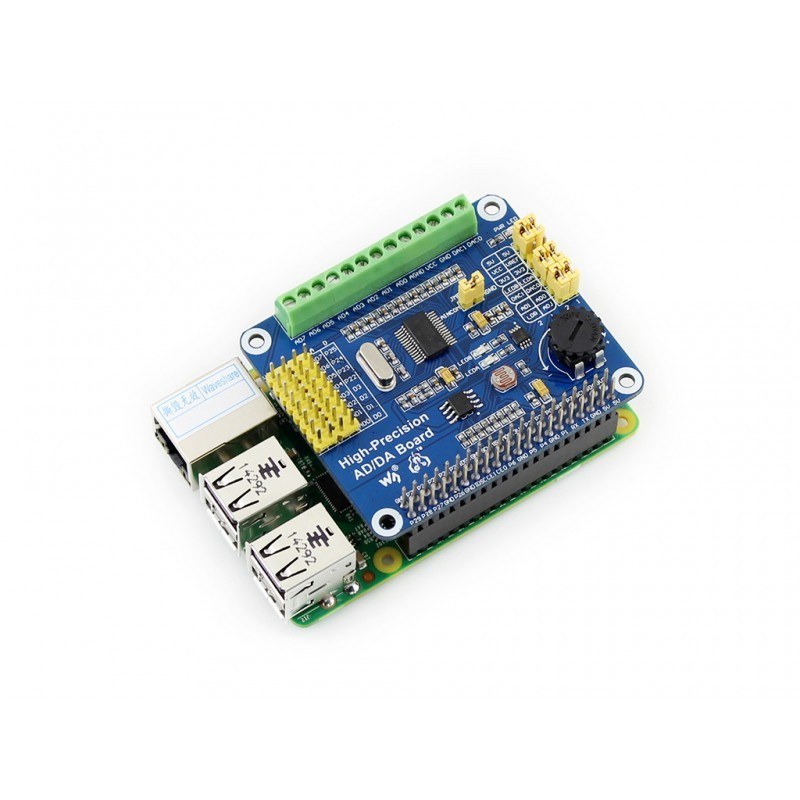

Raspberry Pi'nize bu kartı kullanarak GPIO üzerinden erişebileceğiniz 24-bit çözünürlüklü 8 kanal ADC (analog-dijital çevirici) ve 16-bit çözünürlüklü 2 kanal DAC (dijital-analog çevirici) ekleyebilirsiniz. Raspberry Pi'nin 40-pin konektöre sahip tüm modelleri ile (A+, B+, Pi 2, Pi Zero ve Pi 3) sorunsuzca kullanabilirsiniz.

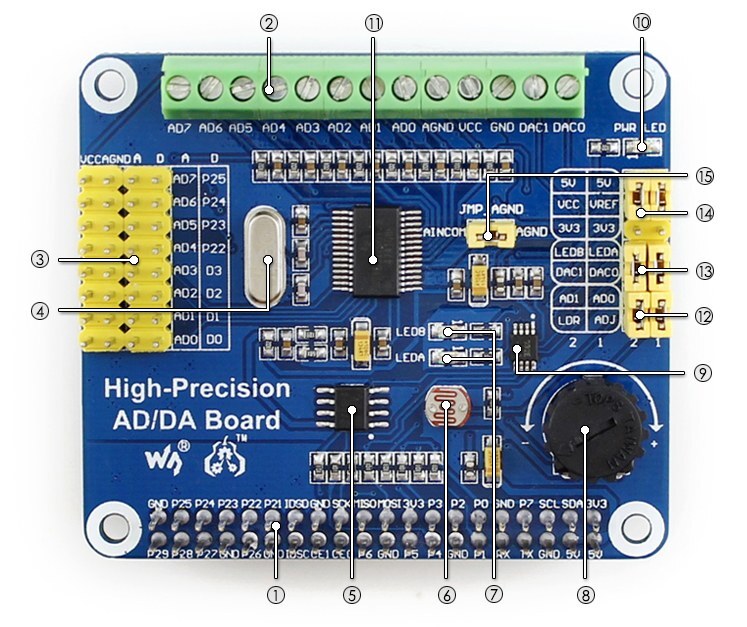

1.Raspberry Pi GPIO bağlantı arayüzü
2.AD/DA giriş/çıkış klemens bağlantıları

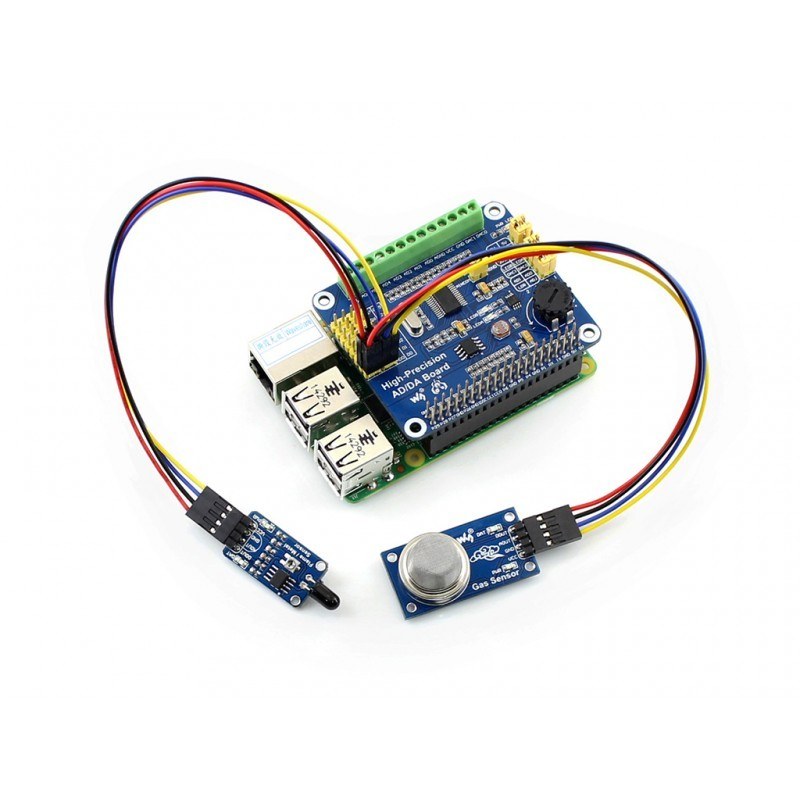

3.AD giriş: Waveshare sensörler ile uyumlu bağlantıya sahiptir
4.7.68M kristal
5.LM285-2.5: ADC entegresi için referans gerilimi sağlar
6.LDR (fotorezistör)
7.Çıkış durum LED'leri
8.10k potansiyometre
9.DAC8532: 16-bit 2 kanal DAC entegresi
10.Güç durum gösterge LED'i
11.ADS1256: 24-bit 8 kanal (4 diferansiyel) ADC entegresi
12.ADC test jumper'ları
13.DAC test jumper'ları
14.Güç seçim jumper'ları
15.ADC referans bağlantısı: GND veya harici bir referans gerilimine bağlanabilir



Pin Bağlantıları

Pin	Symbol	Description
1, 17	3.3V	Power supply (3.3V)
2, 4	5V	Power supply (5V)
3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40	NC	NC
6, 9, 14, 20, 25, 30, 34, 39	GND	Ground
11	DRDY	ADS1256 data ready output, low active
12	RESET	ADS1256 reset input
13	PDWN	ADS1256 sync/power off input, low active
15	CS0	ADS1256 chip select, low active
16	CS1	DAC8532 chip select, low active
19	DIN	SPI data input
21	DOUT	SPI data output
23	SCK	SPI clock
31, 33, 35, 37	GPIO	extend to sensor interface

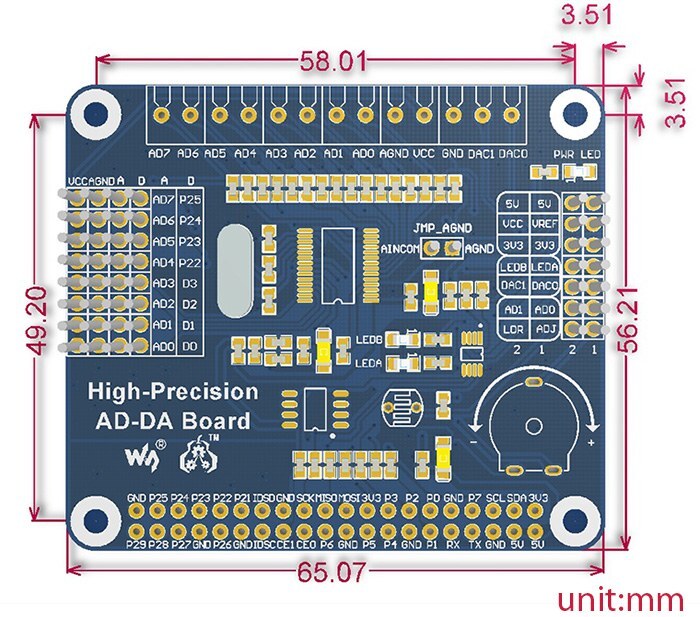

Boyutlar:


Detaylı döküman ve örnek kodlar için kartın wiki sayfasını ziyaret edebilirsiniz.
