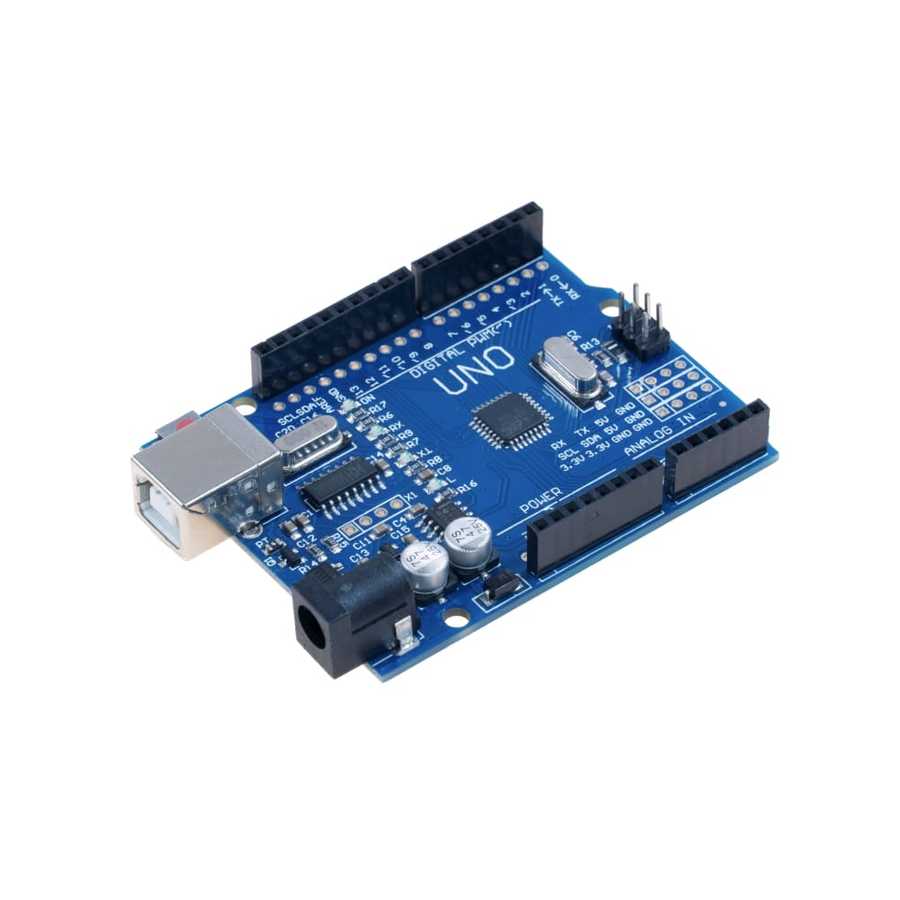

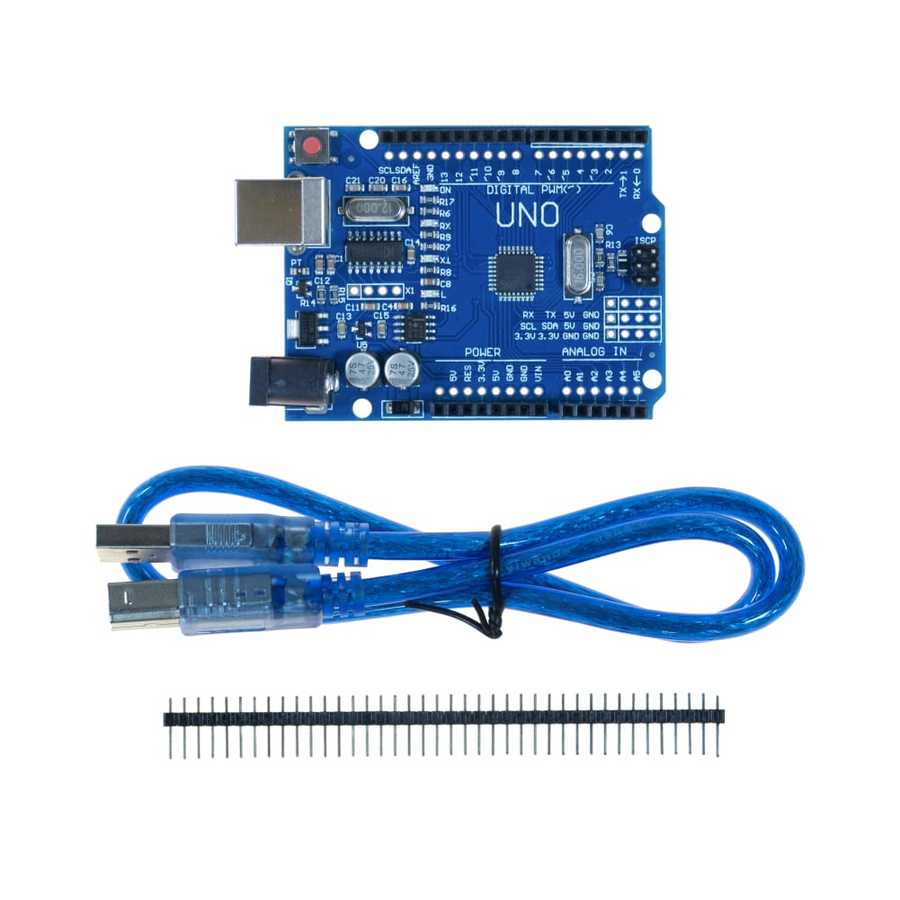

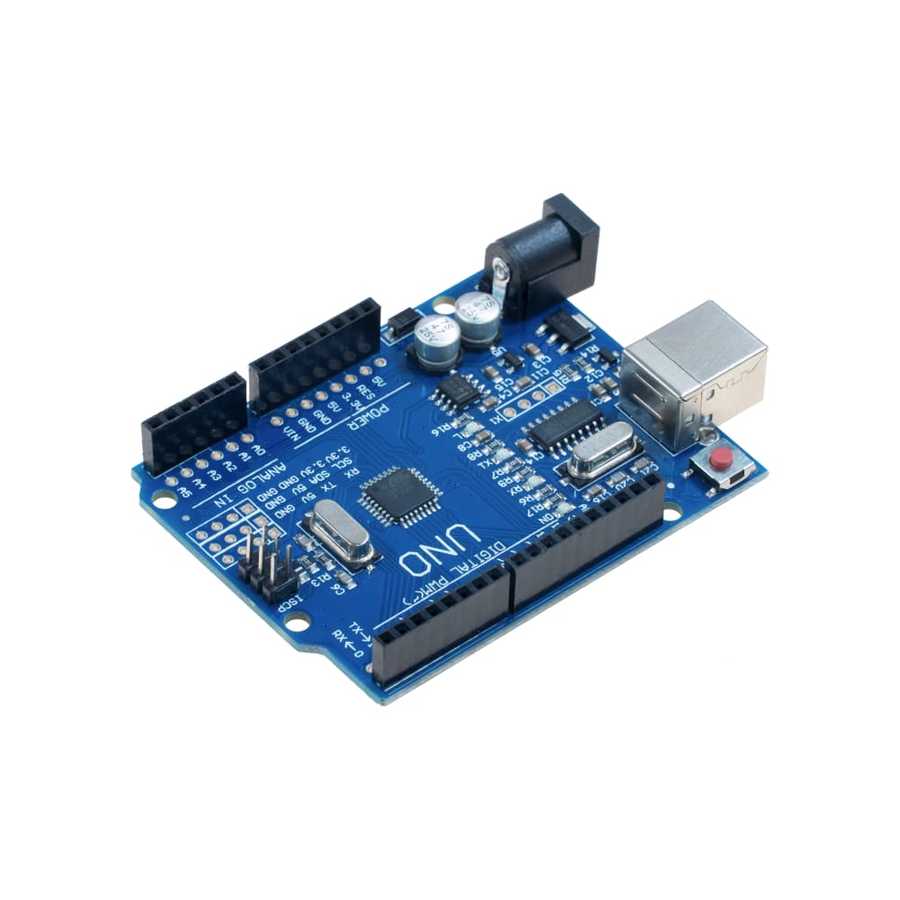

Arduino® tabanlı UNO R3 Geliştirme Kartı (CH340), üzerinde CH340 USB-Seri dönüştürücüsü bulunduran, orijinal Arduino® UNO R3 tasarımı ile tam uyumlu bir geliştirme kartıdır.
Orijinal tasarımdan birkaç küçük farkı olmasına rağmen ürün kullanımı ve yazılımı bakımından hiçbir fark bulunmamaktadır. Bu sebeple gönül rahatlığıyla ve oldukça ekonomik bir şekilde bu ürünü kullanabilirsiniz.
Mikrodenetleyici tabanlı projeler için ideal bir başlangıç kartıdır.
Üzerinde ATmega328P mikrodenetleyicisi bulunan bu kart, dijital ve analog pinleri sayesinde çeşitli sensörler, motorlar ve diğer elektronik bileşenlerle kolayca entegre edilebilir. USB bağlantısı üzerinden programlanabilir ve açık kaynaklı Arduino® IDE'si ile tam uyumludur.
Elektronik projelerde esneklik sunan bu geliştirme kartı, hem hobi amaçlı projeler hem de eğitim amaçlı çalışmalar için mükemmel bir seçimdir. Sağlam yapısı ve geniş topluluk desteği, projelerinizi hızlı ve etkili bir şekilde hayata geçirmenize olanak tanır.
Proje geliştirmeye başlamak için çeşitli tamamlayıcı ürünlere ihtiyacınız olacaktır.
Bunlardan en pratik kullanım sunanları, kartınızın üzerine kolay bir şekilde yerleştirerek motor sürme, haberleşme modülleri ile bağlantı kurma gibi işlevleri yapabileceğiniz Arduino® ile uyumlu shield kartlarıdır.
Bunun yanı sıra kendi devrelerinizi kurmak isterseniz breadboard, jumper kablo gibi ek malzemelere de ihtiyacınız olacaktır. Tüm bu ihtiyaçlarınızı tek seferde çözmek adına Arduino® tabanlı başlangıç setlerini de tercih edebilirsiniz.
Sadece bir geliştirme kartı satın aldığınızda ekstra bir donanım kullanmadan yapabileceğiniz tek proje, kart üzerindeki LED'i farklı sürelerde yakıp söndürmek olacaktır.
Eğer programlamaya yeni başlıyorsanız, sizler için hazırlamış olduğumuz her bütçeye uygun Arduino® tabanlı Başlangıç Setlerini ve fiyatlarını inceleyebilirsiniz.
Setler içerisinde yer alan kitap veya kitapçıklardan faydalanarak birçok hazır proje, örnek kod ve uygulama örneğine kolayca ulaşabilirsiniz.
Bu uyumlu kart üzerinde orijinalinde olduğu gibi yine ATmega328 mikrodenetleyici bulunmaktadır. Ancak orijinal üründe DIP kılıfında bulunan yonga, bazı SMD modellerde farklılık gösterebilir. Kullanım olarak hiçbir farkı olmadığı için düşük fiyatlı bu ürünü gönül rahatlığı ile tercih edebilirsiniz. Üstelik diğer tüm ürünlerimizde olduğu gibi bu üründe de çalışma garantisi sunmaktayız. Herhangi bir sorun yaşamanız durumunda iade ya da değişim taleplerinizi karşılamaktayız.

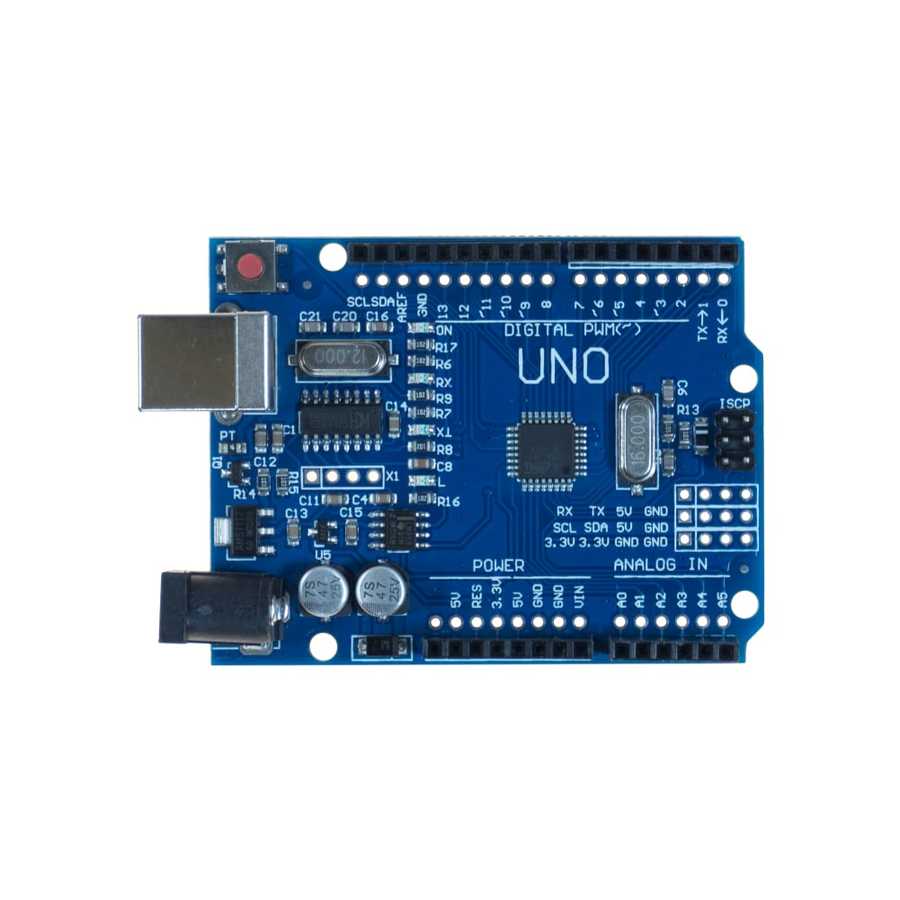

Ürün orijinal tasarıma sadık kalmasına rağmen, kristalin yakınında yapılmış olan ek pin topluluğu (4 x GND, 2 x 5V, 2 x 3.3V, 1 x RX/TX, 1 x SCL/SDA) ve dişi header'ların yanına lehimle tutturabileceğiniz harici pin delikleri bulunmaktadır. Bu sayede kullanım açısından ekstra bir kolaylık da sağlanmaktadır.
Arduino® açık kaynaklı bir donanım olduğu için, tüm devre şemaları ve baskı devre modelleri hazır olarak sunulmaktadır. Orijinal kartlar İtalya’da üretilirken, CH340 çipli uyumlu ürünler daha düşük üretim maliyetleri ile farklı bölgelerde üretilmektedir.
Dolayısıyla uyumlu modellerin fiyatları, orijinallerine göre çok daha ekonomiktir. Üzerlerinde kullanılan elektronik devre elemanları ve tüm işlevselliği orijinal kart ile aynıdır.
CH340 çipli Arduino® tabanlı UNO R3 geliştirme kartı üzerinde orijinalinde olduğu gibi yine ATmega328P mikrodenetleyicisi bulunmaktadır.
Orijinal üründe DIP kılıfında bulunan yonga, bu üründe ise SMD kılıfında yer alır. Kullanım olarak hiçbir farkı olmadığı için düşük fiyatlı bu ürünü gönül rahatlığı ile tercih edebilirsiniz.
Üstelik diğer tüm ürünlerimizde olduğu gibi bu üründe de çalışma garantisi sunmaktayız. Herhangi bir sorun yaşamanız durumunda iade ya da değişim taleplerinizi karşılamaktayız.
UNO R3'u orijinal üründen farklılaştıran ve güzel düşünülmüş olan 12 adet ekstra pin olmasıdır. Bunlar projelerde çokça kullanılan ve genelde Arduino® pinlerinin yetmediği durumlarda imdada koşan RX/TX, SCL/SDA, 3.3V/5V ve GND pinleridir.
onum olarak da güzel bir yerde bulunan çıkışlara kendiniz ister erkek, ister dişi header lehimleyerek kullanım kolaylığı sağlayabilirsiniz.
En yeni uyumlu kartlarda, orijinal donanımdaki ATmega16U2 veya FTDI yongası yerine USB CH340 seri dönüştürücüsü kullanılmıştır.
Şimdilerde daha popüler olan CH340 yongası sorunsuz bir şekilde çalışmaktadır ve sürücüleri oldukça kolay bir şekilde yüklenebilmektedir.
Windows veya macOS işletim sistemine sahip bir bilgisayar kullanıyorsanız, donanımınızı kullanabilmeniz için CH340 entegresine ait sürücüleri yüklemeniz gereklidir. Detaylı anlatım için CH340 Sürücü Yükleme Rehberi sayfamızı inceleyebilirsiniz.
UNO R3, standart Arduino® serisinin en güncel tasarımlarından biridir. Bundan önceki modellerde (Uno, Duemilanove) bulunan tüm özellikleri desteklemektedir. Orijinal UNO R3 modeliyle birlikte önceki versiyonlardaki 8U2 modeli yerine 16U2 modeli kullanılmış olup, sizin incelediğiniz bu uyumlu modelde ise bağlantı CH340 çipi ile sağlanmaktadır. Linux ve Mac bilgisayarlarda orijinal kartı bilgisayara bağlamak için herhangi bir driver'a ihtiyaç yoktur. Windows bilgisayarlarda IDE yazılımı içinde gelen inf dosyasını bilgisayarınıza tanıtmanız yeterlidir (CH340 modeller için yukarıdaki sürücü adımları geçerlidir). Bu şekilde kartınızı bilgisayarınıza klavye, mouse, joystik ve benzeri aksesuarlar gibi takıp kullanılabilir hale getirebilirsiniz.
UNO R3 ekstradan SDA ve SCL pinlerine sahiptir; bu pinler kart yerleşiminde AREF pininin yanında bulunmaktadır. Bununla birlikte kart üzerinde önceki versiyonlardan farklı olarak reset pininin yanına iki yeni pin eklenmiştir. Biri shield'lere kart üzerinden besleme sağlamak amacıyla IOREF pini, diğeri ise ileride kullanılmak üzere ayrılmış boş bağlantısız pindir. Piyasada bulunan tüm shield'ler ile uyumlu olup, yeni pinleri ile de bundan sonra üretilecek olan yeni eklentilere de tam uyumlu haldedir.
UNO gücünü USB üzerinden veya harici güç kaynağından alabilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi batarya da olabilir. Adaptör kart üzerindeki 2.1mm merkez-pozitif güç soketinden veya GND (-) ve Vin (+) pinleri üzerinden bağlanabilir.
Kartın çalışması için sürekli olarak USB'nin bağlı olması şart değildir. Kart sadece adaptör veya batarya ile çalıştırılabilir. Bu sayede donanım bilgisayardan bağımsız olarak kullanılabilir.
Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme gerilimi 7-12V arasıdır. Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayıp 12V üstündeki değerlerde de aşırı ısınabilir.
Kart üzerindeki mikrodenetleyicinin çalışma gerilimi 5V'dur. Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim, kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır.
Güç pinleri aşağıdaki gibidir:
ATmega328P mikrokontrolcüsü 32 KB'lık flash belleğe sahiptir (0.5 KB kadarı bootloader tarafından kullanılmaktadır). 2 KB SRAM ve 1 KB EEPROM'u bulunmaktadır.
Üzerindeki 14 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 6 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 20 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maksimum 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir:
Geliştirme kartının bilgisayarla, başka bir kartla veya mikrodenetleyici ile haberleşmesi için birkaç farklı seçenek vardır. ATmega328, 0 (RX) ve 1 (TX) pinleri üzerinden UART TTL (5V) seri haberleşme imkanı sunar. Kart üzerinde bulunan CH340 USB-seri dönüştürücü de bilgisayarda sanal bir seri port (COM portu) açarak bilgisayar ile donanım arasında bir köprü kurar. IDE içerisinde yer alan seri monitör ile metin temelli bilgilerin gönderilip alınması sağlanır. USB üzerinden haberleşme olduğu zaman kart üzerinde bulunan RX ve TX LED'leri yanacaktır.
Kart üzerinde donanımsal olarak bir adet seri port bulunmaktadır. Ancak SoftwareSerial kütüphanesi ile bu sayı yazılımsal olarak arttırılabilir.
ATmega328 aynı şekilde I2C ve SPI portları da sağlamaktadır. Yazılım içerisindeki Wire kütüphanesi I2C kullanımını, SPI kütüphanesi de SPI haberleşmesini sağlar.
Programlamayı kolayca öğrenmek için Eğitim Video Serimizi veya aşağıdaki videoyu izleyebilirsiniz:
Çeşitli projeler yapmak isterseniz Örnek Projeler Video Serimize veya aşağıdaki videoya göz atabilirsiniz::
Ekosisteme yabancıysanız, blog sitemizde bulunan Arduino® için Programlama Dersleri serimize göz atabilirsiniz.
