L3GD20H Voltaj Regülatörlü 3 Eksen Gyro Sensörü - PL-2129

Ürün Kodu
:
13116
Marka / Menşei
:
Pololu
Miktar
:
3
Fiyat
:
74,86 TL + KDV
KDV Dahil Fiyat
:
88,34 TL
Miktar:

-

+

Aynı Gün Kargo
Saat 15:00’e kadar yapılan alımlarda aynı gün kargo imkanı
Alışveriş Listeme Ekle
Bu ürünü listenize ekleyerek daha sonra inceleyebilirsiniz.
- Başarılı - , Arduino kutuphanesi mevcut olduğu icin ve deger okuma hassaslığı da iyi olduğu icin tavsiye ederim.
4/ 5
- Good but... - , This product is good. However I had some issues using this with Arduino UNO because the libraries were NOT provided on this page and I wasted hours searching for it online. At last I found it. Also if you want a cheap alternative, there is this item with an accelerometer (even better than this item as this is only gyro, I haven&tt2;t tried that other item but I will when it becomes in stock) //www.robotistan.com/mpu6050-6-axis-acceleration-and-gyro-sensor-6-dof-3-axis-accelerometer-and-gyros
4/ 5
24 Yorum Ekle
Paylaş:
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (2)
  • Tavsiye Et
  • Resimler
  • Öneri Kutusu
  • L3GD20H X, Y ve Z eksenlerinin açısal dönme hızlarını ölçen bir sensördür. ±245°/s, ±500°/s ve ±2000°/s gibi üç farklı seçilebilir açısal hız hassasiyeti vardır. Sensör bilgileri dijital I²C veya SPI üzerinden okunabilir. Kart üzerindeki lineer 3.3V'luk regülatör, giriş voltajının 2.5 V - 5.5 V arasında olmasına imkan sağlamaktadır. Yan yana sıralanmış pinler arasındaki standart 0.1''lik pin boşluğu yardımıyla breadboard veya delikli pertinaks üzerinde çok rahat bir şekilde çalışabilirsiniz.

    L3GD20H seçilebilir üç farklı açısal hız hassasiyetleri, seçilebilir çıkış hızı, çıkış verilerini arayüze yazmak için bir FIFO ve programlanabilir bir harici kesme sinyali dahil olmak üzere birçok yapılandırılabilir seçeneğe sahiptir. Açısal hız okumaları I²C veya SPI modunda da çalışabilir şekilde yapılandırılabilir bir dijital arayüz yoluyla kullanılabilir.


    Özellikleri:

    • Çıkış biçimi (I²C / SPI) : Eksen başına bir 16-bit okuma
    • Çalışma gerilimi : 2.5 V - 5.5 V
    • Çalışma Akımı : ~6 mA
    • Hassasiyet aralığı (ayarlanabilir) : ± 245 ° / s, ± 500 ° / s veya ± 2000 ° / s
    • Boyutları : 13 × 23 × 3 mm
    • Ağırlığı : 0.7 g

    Sensör Kullanımı:

    • Vin pinine 2.5-5.5 V arası bir batarya veya güç kaynağı bağlanmalıdır. GND pini 0V'a bağlanmalıdır. (Eğer 3.3V'luk bir güç sisteminiz varsa Vin kesilip VDD pinine doğrudan 3.3V bağlanarak regülatör kısmı da iptal edilmiş olur.)
    • SCL / SPC pinine I²C / SPI clock hattını ayarlar. High verilirse Vin, Low verilirse 0V olur.
    • SDA/SDI pini I²C / SPI veri hattını ayarlar. High verildiğinde Vin, Low verilirse ise 0V olur.
    • SDO pini  SPI 4 kablo modunda data çıkışı ayrıca I²C slave adresini belirlemek için kullanılır.
    • CS pini; SPI'ı etkinleştirmede kullanılır. Varsayılan  I²C iletişimini etkinleştirmek için VDD'den çekilir, SPI iletişimini başlatmak içinse low verilir.
    • DRDY/INT2 pini data gösterge pinidir. 3.3V çıkış verdiğinde, açısal hız okunabilir anlamına gelmektedir. Ayrıca FIFO kesme olarak yapılandırılabilir.
    • INT1 pini; programlanabilir kesme pinidir.

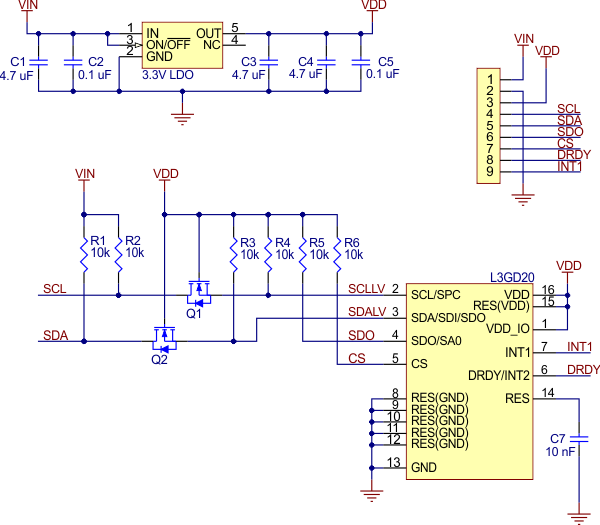

    Sensörün devre şeması:


    Dokümanlar:
