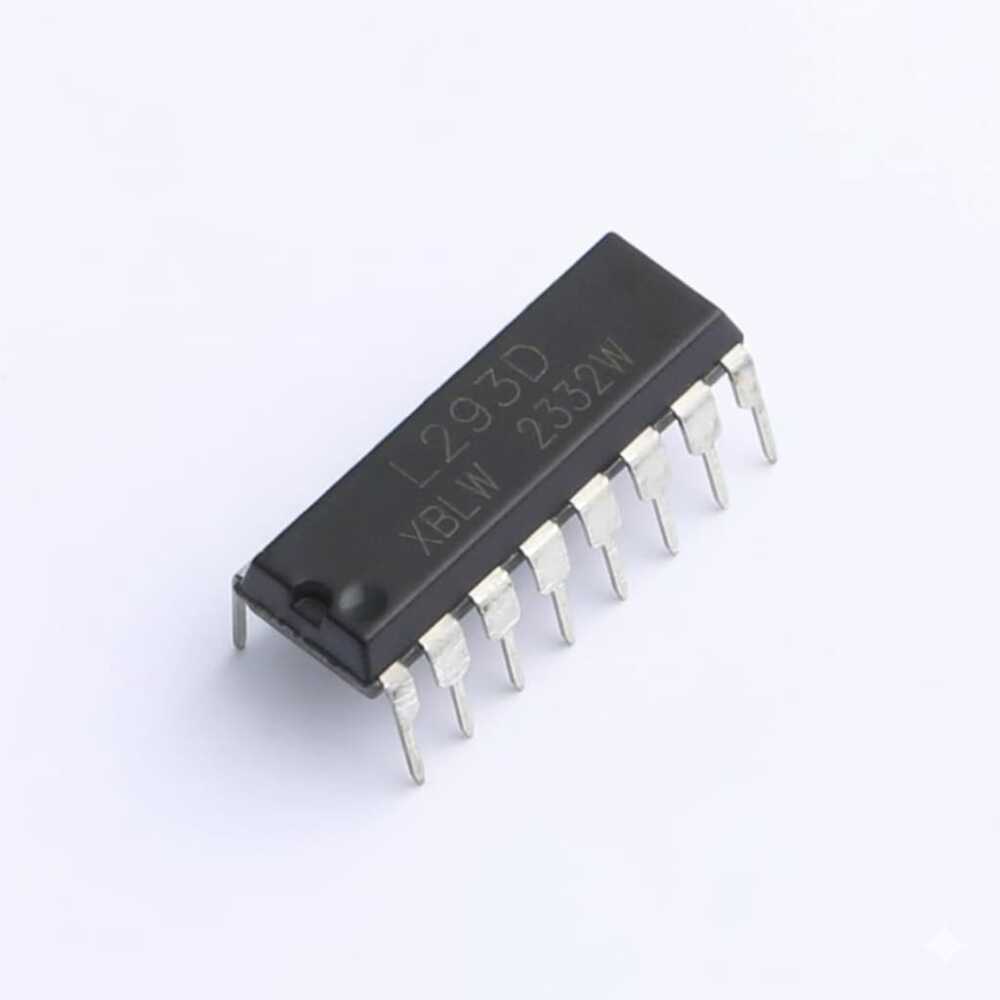

XBLW L293D DIP-16 Çift H-Köprü DC Motor Sürücü Entegresi

XBLW L293D DIP-16 Çift H-Köprü DC Motor Sürücü Entegresi

XBLW L293D, TTL ve CMOS lojik seviyeleriyle uyumlu, dört kanallı push-pull çıkış yapısına sahip bir DC motor sürücü entegresidir. Entegre yapısında yer alan dahili diyotlar sayesinde endüktif yüklerin neden olduğu gerilim darbelerine karşı koruma sağlar. DC motorlar, step motorlar, röleler ve solenoidler gibi indüktif yüklerin sürülmesinde güvenle kullanılabilir.

Her bir kanal başına 600mA sürekli çıkış akımı ve 1.2A tepe akım desteği sunan L293D, iki adet H-köprü yapısı sayesinde çift DC motor kontrolü veya tek step motor sürme uygulamaları için idealdir. Ayrı lojik ve motor besleme girişleri, mikrodenetleyici tabanlı projelerde esnek ve güvenli bir kullanım imkânı sunar. DIP-16 through-hole paket yapısı sayesinde breadboard ve lehimli devrelerde kolay montaj sağlar.

XBLW L293D Teknik Özellikleri:

• Dört kanallı push-pull motor sürücü entegresi

• Çıkış akımı: 600mA (kanal başına sürekli)

• Tepe çıkış akımı: 1.2A (kanal başına, tekrarsız)

• Motor besleme gerilimi (VS): Maks. 36V

• Lojik besleme gerilimi (VSS): 4.5V – 36V

• Dahili clamp (koruma) diyotları

• Enable pinleri ile kanal bazlı kontrol

• TTL/CMOS uyumlu girişler

• Çalışma sıcaklığı aralığı: -40°C ~ +150°C

• Paket tipi: DIP-16 (Through-Hole)
