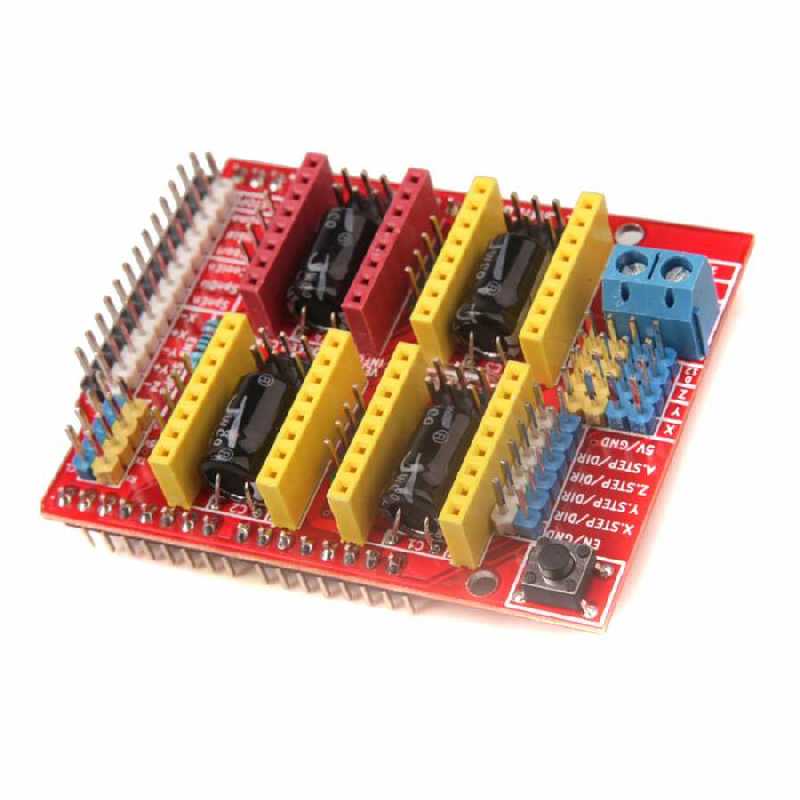

Arduino için UNO CNC Shield V3 (A4988 Uyumlu)

Arduino® UNO için CNC Shield (A4988 uyumlu)

Bir sürücü genişletme kartı olan shield, CNC makineleri, 2-3 eksenli pen plotter projeleri, lazer kesim yada kazıma makineleri başta olmak üzere step motor kontrolü gerektiren projelerde kullanılabilir.
3D yazıcılarda da kullanımı mümkün olmasına rağmen, Arduino® UNO R3 kartının pin sayısı 3 boyutlu yazıcı kontrol etmek için yeterli gelmeyecektir.

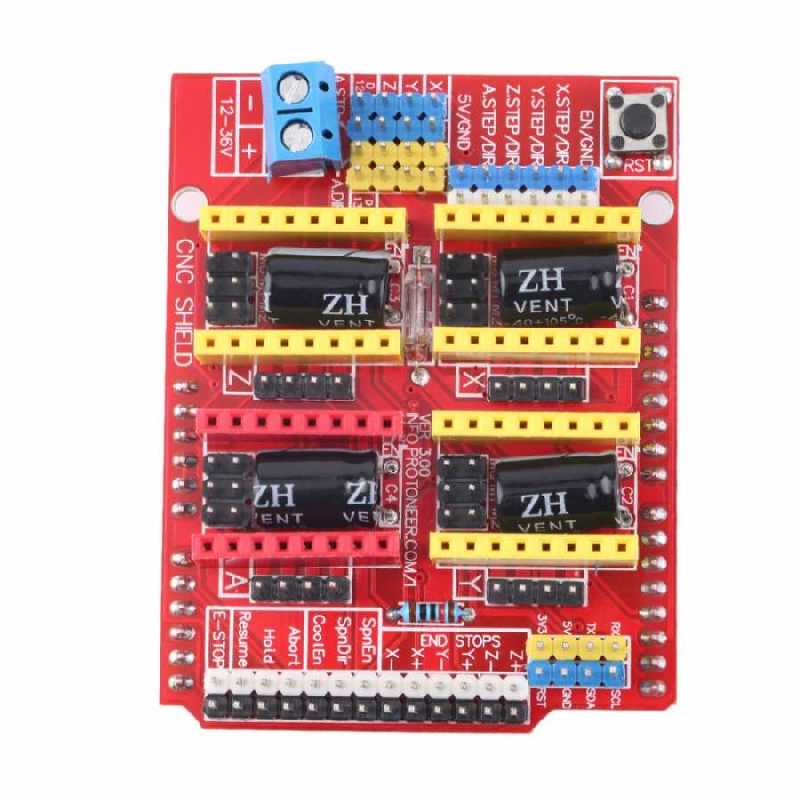

Shield kartı üzerine 4 adet sürücü takılabilmektedir. Bunlar X,Y,Z ve A eksenleridir. A ekseni normal şartlar altında Arduino® Uno R3’ün herhangi bir pinine bağlı değildir.
A ekseni için istenirse X-Y-Z eksenlerinden birinin kopyalaması yapılabilir yada Arduino® Uno R3’ün D12 ve D13 nolu pinlerine bağlantı yapılmasını sağlayan aşağıdaki resimde yeşil olarak işaretlenmiş yerde jumper konfigürasyonu vardır.

Beraber Kullanılabilecek Ürünler:

• Arduino Tabanlı UNO R3 Geliştirme Kartı (CH340)
• Arduino® UNO R3
• A4988 Step Sürücü
• HC05 Bluetooth
• Step Motor Çeşitleri

Doküman / Yararlı Linkler:

• Ürünle ilgili çok detaylı bilgilere ulaşabilmek için tıklayınız.
• GRBL Github Sayfası
• Universal Gcode Sender (GRBL uyumlu bilgisayar kontrol arayüzü)

• Lightburn (CNC shield ile yapılacak lazer makineleri için ücretli yazılım- GRBL desteği var)
