7-Segment Shield

7-Segment Shield

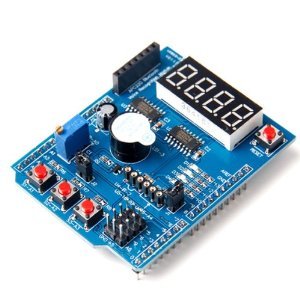

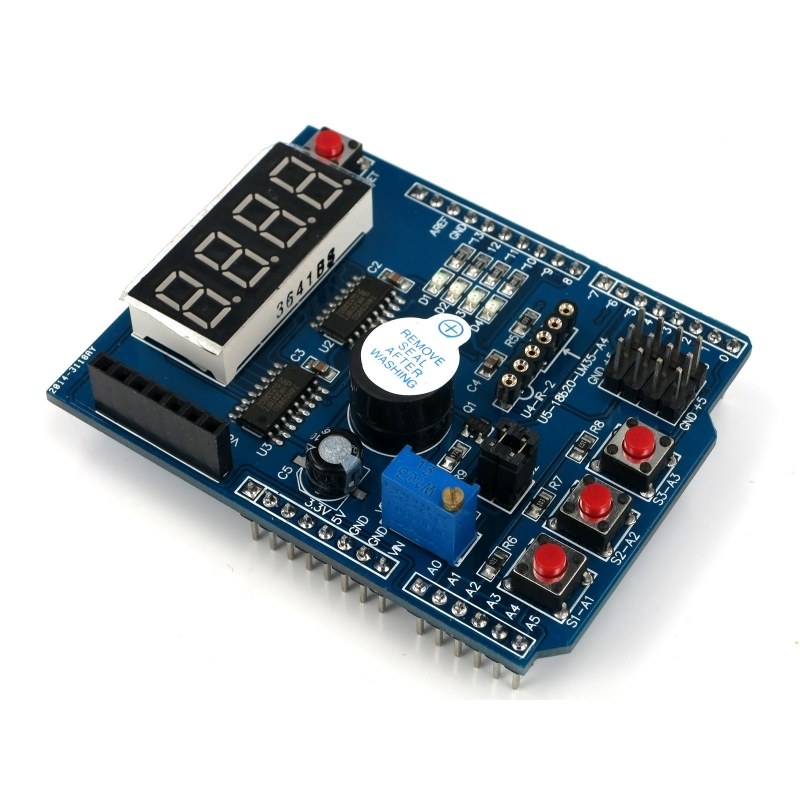

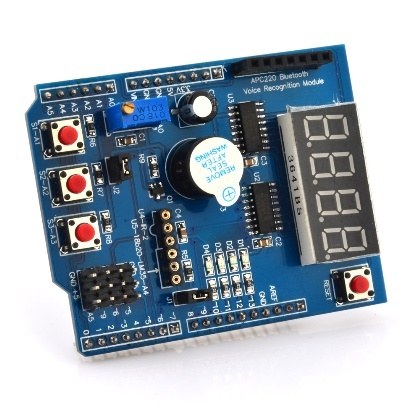

Üzerinde bir çok farklı komponent bulunan Arduino® için shield kartı farklı projelerde ihtiyaç duyulabilecek özelliklere sahiptir.
Shield üzerinde 4 karakter 7 segment display bulunmaktadır. 7 segment display 74HC595 entegresi ile sürülmektedir.
Ayrı çeşitli sıcaklık sensörleri (DS18B20 – LM35), bluetooth modüllerini doğrudan bağlayabilmek için hazır header bağlantısı bulunmaktadır.

Bunun yanı sıra alarm, melodi çalma gibi projelerde kullanılabilecek buzzer eklenmiştir.
Ayrıca kart üzerinde 3 adet push button, analog 0 pinine bağlı trimpot, 4 adet smd led bulunmaktadır.
Çeşitli sensör bağlantıları için 5v-gnd-pin üçlüsünden oluşan 4 adet header bağlantısına yer verilmiştir.

Örnek kullanımlar için alttaki videoyu izleyebilir, dokümanlar kısmından kod anlatımın bulunduğu yazıya erişebilirsiniz.

7-Segment Shield Teknik Özellikleri

• Arduino® kartları ile uyumlu
• 4 haneli 7-segment gösterge (74HC595 ile sürülmektedir)
• DS18B20 ve LM35 sıcaklık sensörleri için hazır bağlantı header'ları
• Analog 0 girişine bağlı 3296 trimpot (gerilim okuma, LED parlaklığı ayarlama gibi uygulamalarda kullanılabilir)
• Infrared alıcı bağlantısı (uzaktan kumanda uygulamaları için)
• Buzzer (alarm, melodi çalma vb. uygulamalar için)
• Bluetooth veya ses tanıma modülü için header bağlantısı
• Çeşitli sensörlere kolay bağlantı imkanı için dijital 5, 6, 9 ve analog 5 pinlerine bağlı 4 adet header bağlantısı
• Boyutlar: 69 x 54 x 11 (mm)
• Ağırlık: 27 gr

Beraber Kullanılabilecek Ürünler:

• Arduino Tabanlı Uno R3 Geliştirme Kartı
• Arduino® UNO R3
• Arduino® için Shield Çeşitleri
• HC06 Bluetooth
• Sensör modülleri
• LM35DZ sıcaklık sensörü
• DS18B20 su geçirmez dijital ısı sensörü

Doküman / Yararlı Linkler:

• 7-Segment Shield Kütüphanesi (Arduino® için)
• Shield kullanımı ile ilgili kod ve anlatımlar
• 74HC595 Datasheet
