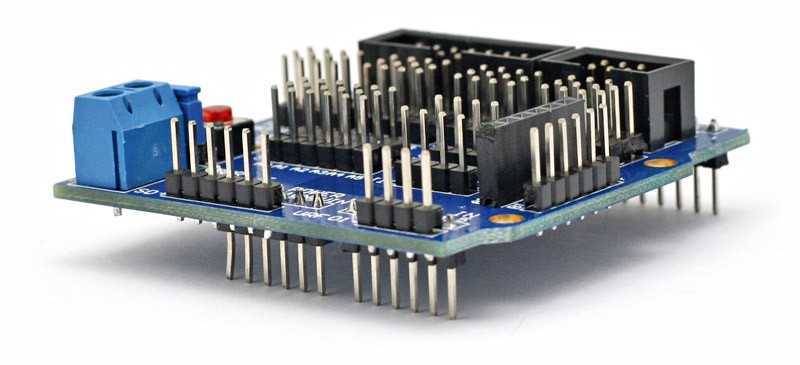

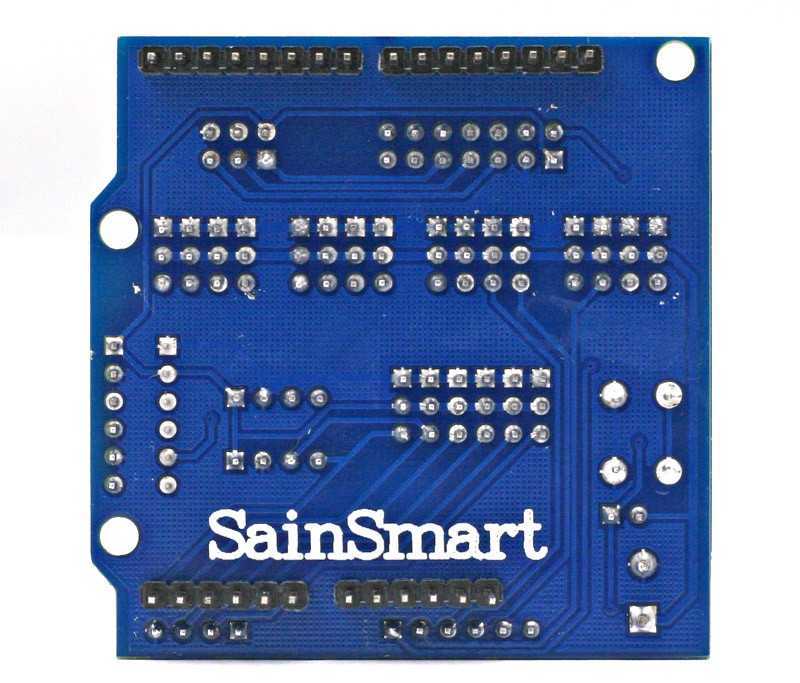

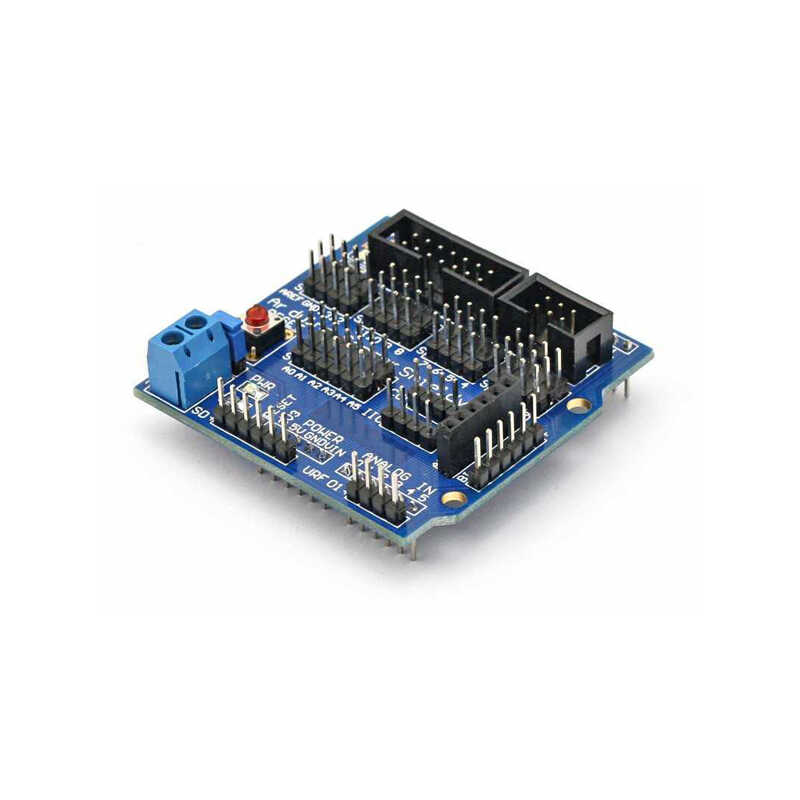

IO Genişletme Shieldi (Sensör Shield V5.0), Arduino® ekosistemindeki donanımlar ile beraber kullanabileceğiniz, kart üzerine birçok giriş/çıkış birimini karmaşık kablolama gerektirmeden takabilmeniz için tasarlanmış çok fonksiyonlu bir genişletme modülüdür.

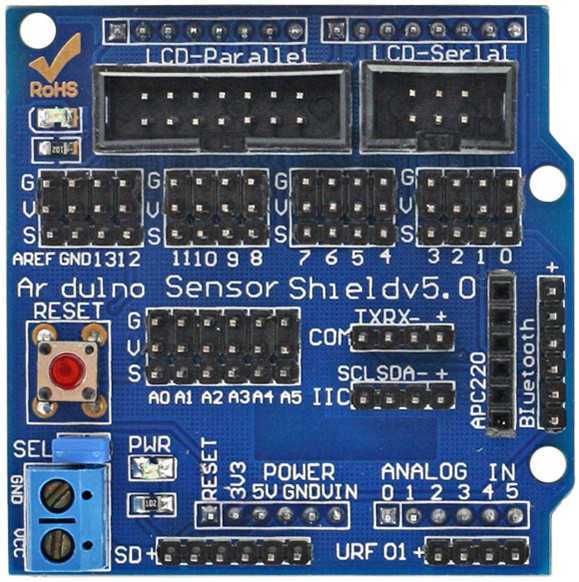

Kart üzerinde mikrodenetleyicinin tüm giriş/çıkış pinleri; DATA (Sinyal), VCC (5V) ve GND (Toprak) sırası ile 3 pinlik kümeler haline getirilerek kart üzerine dağıtılmıştır.
Bu yapı sayesinde her türlü sensör, servo motor, röle vb. bileşen; harici bir breadboard kurulumuna gerek kalmadan doğrudan karta takılarak kullanılabilir.
Modül üzerinde UART ve I2C portları rahat kullanım için ayrı bölümlere ayrılmıştır.
Ayrıca Bluetooth modülü, SD kart, ultrasonik sensör ve RF bağlantısı için gerekli olan pin dizilimleri de kart üzerinde hazır bölümler halinde sunulmaktadır.
Kart üzerinde kullanım kolaylığı sağlayan bir reset butonu ve harici 5V besleme girişi için vidalı klemens de bulunmaktadır.
Ek olarak, kart üzerinde seri ve paralel LCD ekranlar için özel çıkışlar yer almaktadır.
LCD bağlantısı, tercihinize göre IDC kablo veya standart jumper kablolar yardımıyla kolayca gerçekleştirilebilir.
IO Genişletme Shieldi, orijinal Arduino® UNO R3 ve Arduino Tabanlı Uno R3 Geliştirme Kartı tasarımı ile tam uyumludur.
Fiziksel olarak Arduino® Mega 2560 R3 ve Arduino® Leonardo modelleri ile de kullanılabilir; ancak bu modellerdeki I2C ve SPI portları farklı pinler üzerinde konumlandırıldığı için sadece bu özel portlar Mega ve Leonardo ile doğrudan çalışmayabilir.
Not: Modül üzerindeki tüm header ve konektörler fabrikasyon lehimli olarak, kullanıma hazır şekilde gönderilmektedir.
