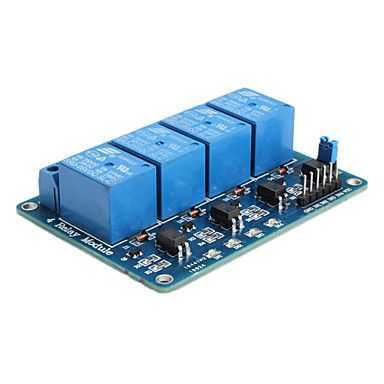

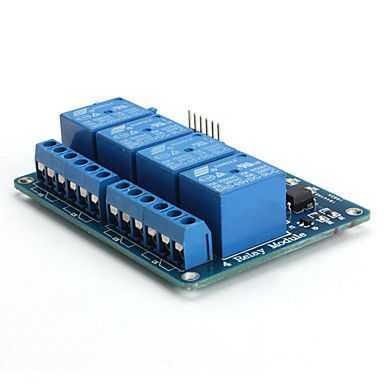

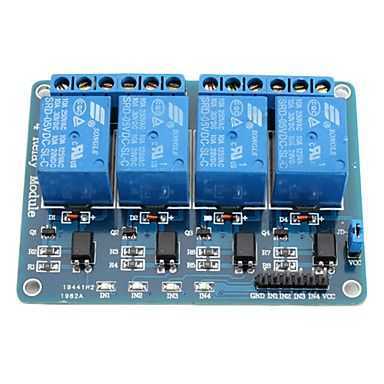

4 Kanal 5 V Röle Kartı

4 Kanal 5V Röle Kontrol Kartı

4 kanal röle kontrol kartı, 5V besleme gerilimi ile çalışan ve Arduino başta olmak üzere birçok mikrodenetleyici ile uyumlu bir röle modülüdür. Düşük gerilimli kontrol sinyalleri ile yüksek gerilim ve akım gerektiren yüklerin güvenli bir şekilde kontrol edilmesini sağlar.

Her bir röle kanalı, mikrodenetleyiciden gelen tetikleme sinyali sırasında yaklaşık 20mA akım çekmektedir. Röleler lojik 0 (0V) seviyesi ile tetiklenir. Kart üzerinde her röle kanalı için durum LED’i bulunur ve aktiflik durumu kolayca gözlemlenebilir.

Üzerinde bulunan röleler, 30V DC veya 220V AC gerilim altında 10A’e kadar yükleri anahtarlayabilir. NC (Normalde Kapalı), NO (Normalde Açık) ve COM bağlantı uçları dışarı alınmıştır. Bu sayede farklı anahtarlama senaryolarında esnek kullanım imkânı sunar.

4 Kanal 5V Röle Kontrol Kartı Teknik Özellikleri:

• Çalışma gerilimi: 5V DC

• Kanal sayısı: 4

• Tetikleme akımı: ~20mA (kanal başına)

• Anahtarlama kapasitesi: 10A @ 30V DC / 220V AC

• Tetikleme seviyesi: Lojik 0 (0V)

• Kart boyutları: 72 x 53 x 18 mm

• Montaj delikleri arası mesafe: 67 x 48 mm
