16 Way 5 V Relay Module - 16'lı 5 V Röle Kartı

Ürün Kodu
:
16082
Marka / Menşei
:
China
Miktar
:
10+
Fiyat
:
76,14 TL + KDV
KDV Dahil Fiyat
:
89,85 TL
Aynı Gün Kargo
Saat 15:00’e kadar yapılan alımlarda aynı gün kargo imkanı
Alışveriş Listeme Ekle
Bu ürünü listenize ekleyerek daha sonra inceleyebilirsiniz.
- Sainsmart Board... - , İngilizce yorum yapan arkadaşımız özetle demiş ki: " Eğer markası ürün fotoğrafında görüldüğü üzere Sainsmart ise , sorun yok; YOK DEĞİLSE!!! -eğer siz 5V dan fazla besleme voltajı verirseniz- kartın üzerindeki röle tetikleme portlarından besleme voltajına yakın bir değer alırsınız ve buraya bağladığınız cihazınızı yakarsınız!..." Şimdi ürün açıklamasında yer alan fotoğraf Sainsmart, ve dolayısı ile sorunsuz görünüyor ;)...
5/ 5
- wrong & missing information regarding the board - , You don&tt2;t get what you see on the Product Picture and description. it&tt2;s a cheap board, usually there is not much you can fail with such a 16 way relay board. But if there are no correct wiring instructions coming with the board, you must fail. The product picture suggests, that it is similar to sainsmart board - IT IS NOT!! if you power 12V on the sockets to power the relays, you have 12V at the 5v PIN TO the Raspberry or other device that will definitely destroy anything connected. This lesson (yes, it&tt2;s my fault - I didn&tt2;t checked it properly before connecting the power) costs me now 5x the price of the relay board in a raspberry & 7"Touch - just because somebody in China decided to safe 0.005 € for a piece of paper with PIN Layout or at least a warning message. Next time I will buy again from regional store, even if it costs double price.
1/ 5
23 Yorum Ekle
Paylaş:
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (2)
  • Tavsiye Et
  • Resimler
  • Öneri Kutusu

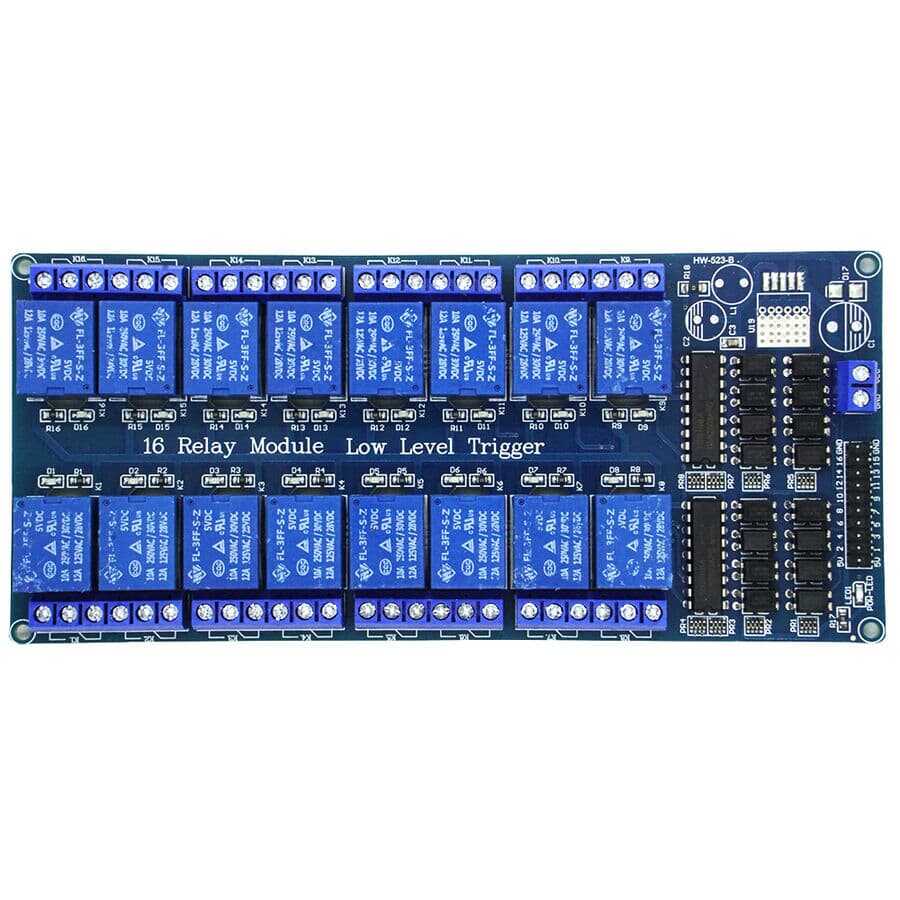

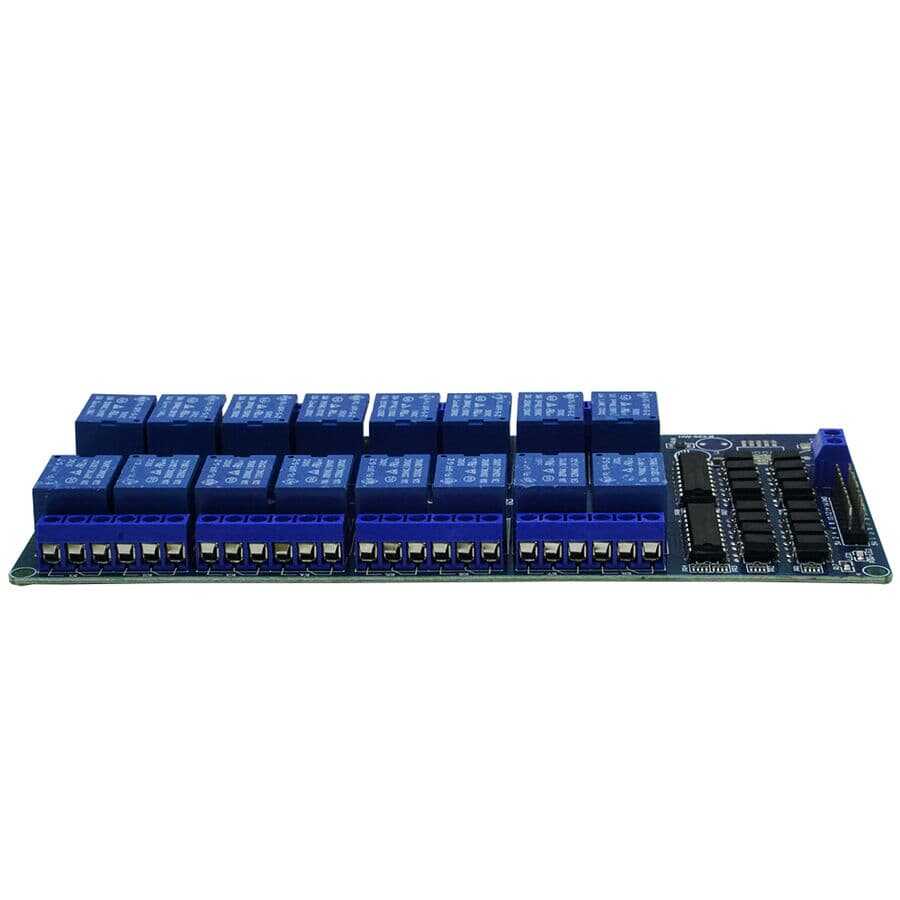

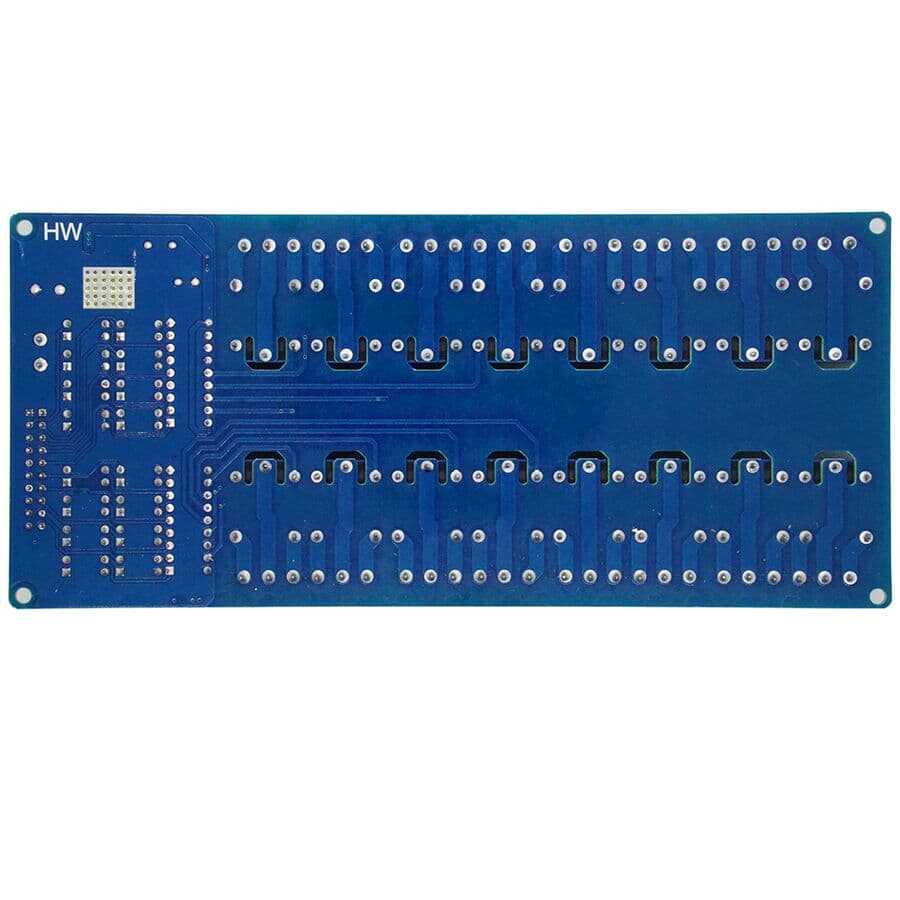

  • 16'lı 5V röle kartı

    16'lı role kontrol kartı, 5V ile kontakların kontrol edilebildiği, Arduino veya diğer başka mikrodenetleyeciler ile kullanılabilen bir röle kartıdır.

    Mikrodenetleyeciden tetik sinyali sırasında 20mA'lik bir akım çekmektedir. Çeşitli hobi, endüstriyel ve robotik projelerde sıklıkla kullanılır.

    30VDC veya 220VAC gerilimde 10A'e kadar akımı anahtarlayabilmektedir. Her bir role için kontrol ledleri bulunmaktadır.

    Röleler lojik 0(0V) ile tetiklenir.

    Röleler için NC,NO ve COM bacakları dışarı alınmıştır. Böylece tetikleme durumunda kısa devre veya tetikleme durumunda açık devre olması istenilen durumlarda kullanılabilir.

    Arduino ile kullanım örneği


    Raspberry Pi ile kullanım örneği

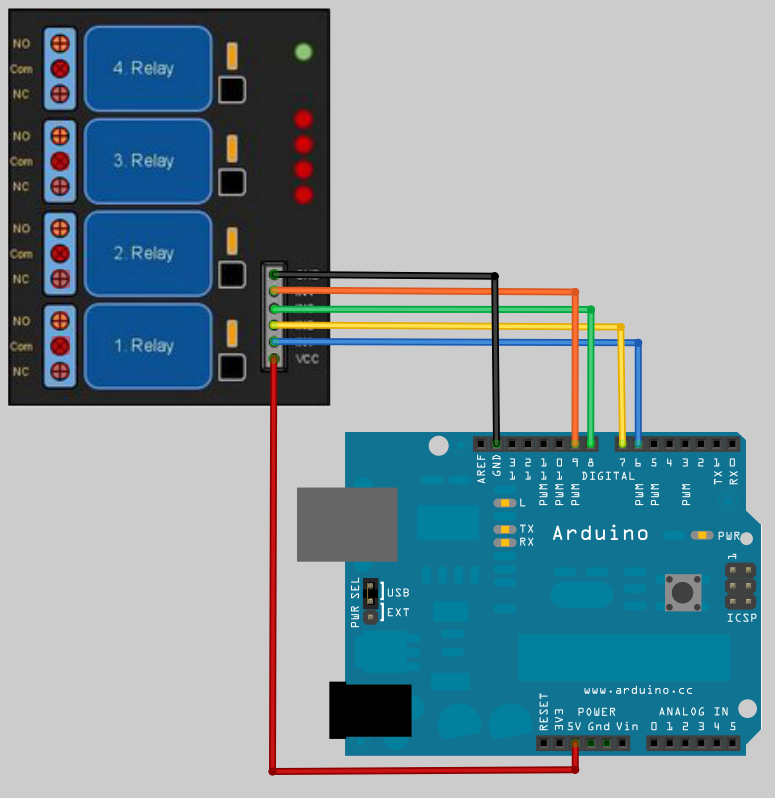

    Arduino röle kartı bağlantıları

    Boyutlar: 180MM (U) * 90MM (G) * 20MM (Y).

    Dokümanlar:
    Ürün Özellikleri
    Çalışma Gerilimi
    :
    5V
