HY-SRF05 2-450cm Ultrasonik Mesafe Sensörü - 5 Pin

Ürün Kodu
:
20191
Marka / Menşei
:
Robotistan
Stok Adedi
:
100+
Fiyat
:
36,91 TL + KDV
KDV Dahil Fiyat
:
43,55 TL
Aynı Gün Kargo
Hafta içi 17:00’a, Cumartesi 10.30'a kadar verilen siparişler aynı gün kargolanır.
Alışveriş Listeme Ekle
Buraya tıklayarak bu ürünü listenize ekleyebilir ve daha sonra yeniden inceleyebilirsiniz.
Teknik Servis
Deneyimli kadromuz ve gelişmiş teknik servis desteğimiz ile hep yanınızdayız.
İade Garantisi
14 gün iade garantisi ile
sizleri hiç üzmeden
süreci yürütüyoruz.
Yorum Ekle
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Soru Sor

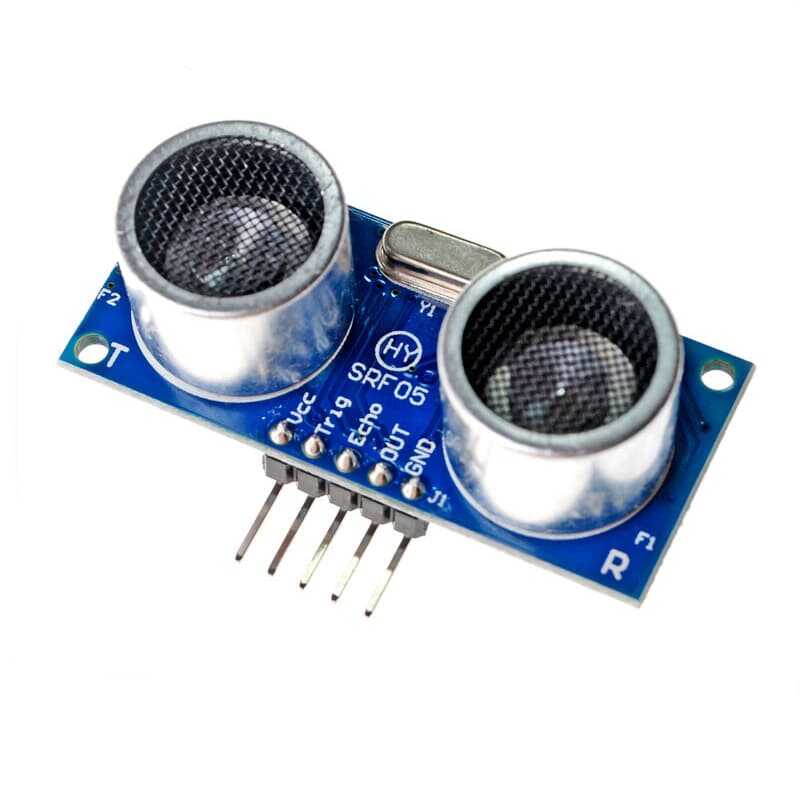

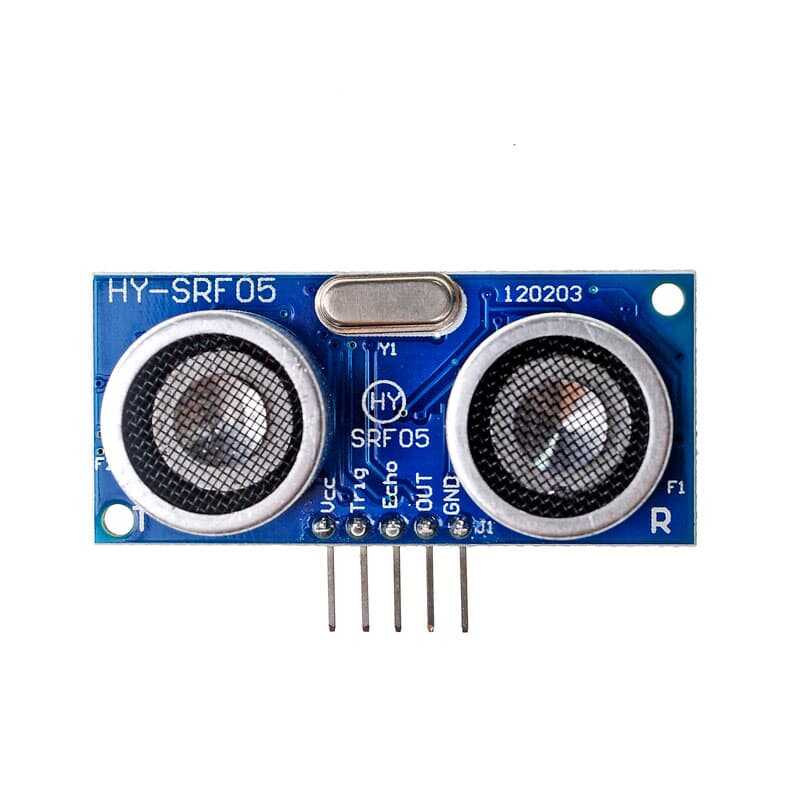

  • HY-SRF05 Ultrasonik Mesafe Sensörü - 5 Pin

    HY-SRF05 Ultrasonik Mesafe Sensörü, 2cm ile 450cm aralığında çalışan ultrasonik bir mesafe sensördür. Mesafe ölçümü ve varlık tespiti için kullanılırlar. 5V'luk bir voltajla beslenir. Çıkış, süresi ölçülen mesafeyle orantılı olan bir sinyaldir. Engellerin renginden ve aydınlatmasından bağımsız olarak mesafe ölçümü sağlarlar. Bu model, daha yüksek hassasiyetli olup, HC-SRO4 Mesafe Sensörü'nün bir yüksek modelidir.

    HY-SRF05 Ultrasonik Mesafe Sensörü Nasıl Çalışır?

    HY-SRF05 Ultrasonik Mesafe Sensörü; 2 mm'den 4,5 cm'ye kadar olan mesafeyi 2 mm hassasiyetle ölçebilir. Verici Dönüştürücü ile ultrasonik dalgalar göndermeye çalışır ve önünde duran bir cisim varsa sesleri yansıtır, alıcı dönüştürücü ile de yakalar. Sensörü çalıştırmak için önce Trig pinine 10us süreli 5V darbe uygulamamız gerekir. Daha sonra sensör, verici dönüştürücü ile 40KHz'de (insan işitmesinin üzerinde) 8 ultrasonik darbe iletecektir.Bu arada Yankı pini yüksek ve ses dalgaları geri yansıtılırsa Eko pini düşük olur ve mesafeyi hesaplamak için kullanılan bir darbe üretilir. Ses dalgaları geri yansımazsa, 38ms'lik bir sürenin ardından eko pini düşüğe döner ve sensörün önünde bir nesne olmadığı anlamına gelen bir darbe üretir.

    HY-SRF05 Ultrasonik Mesafe Sensörü Pin Diyagramı:


    HY-SRF05 Ultrasonik Mesafe Sensörü Teknik Özellikleri:

    • Giriş Gerilimi: 5V/DC
    • Çektiği Akım: 15mA
    • Çalışma Frekansı: 40Hz
    • Minimum Algılama Mesafesi: 2cm
    • Maksimum Algılama Mesafesi: 450cm
    • Görme Açısı: 15°
    • Tetik Bacağı Giriş Sinyali: 10us TTL Darbesi
    • Echo Çıkış Sinyali: Giriş TTL sinyali ve Mesafe Oranı

    HY-SRF05 Ultrasonik Mesafe Sensörü Ölçüleri:


    HY-SRF05 Ultrasonik Mesafe Sensörü Kullanım Alanları:

    Ultrasonik sensörlerin günlük hayatta kullanımı oldukça yaygındır. Endüstriyel anlamda da sıkça tercih edilirler. Aşağıda bazı kullanım alanlarını görebilirsiniz.

    • Araç Park Sensörleri
    • Otomatik Kapı Sensörleri
    • Robotik Algılama
    • Kişi Sayısı Tespiti
    • Varlık Algılama

    Ultrasonik Sensör Camı Algılayabilir mi?

    Evet. Ultrasonik mesafe sensörleri deliksiz katı cisimleri algılayabilir. Cisimlerin renginden, biçiminden ve şeffaflığından etkilenmezler.

    HY-SRF05 Ultrasonik Sensör ile HC-SR04 Ultrasonik Sensör Karşılaştırması:

    Ürün:

    HY-SRF05 Ultrasonik Mesafe Sensörü

    HC-SR04 Ultrasonik Mesafe Sensörü

    Giriş Gerilimi:

    5V/DC

    5V/DC

    Statik Akım:

    <2mA

    <2mA

    Sensör Açısı:

    <15 Derece

    <15 Derece

    Çıkış Sinyali:

    Yüksek seviye 5V, düşük seviye 0V

    Yüksek seviye 5V, düşük seviye 0V

    Algılama Mesafesi:

    2cm-450cm

    2cm-450cm

    Hassasiyet:

    -2mm

    -3mm

    Giriş Tetik Sinyali:

    10us TTL

    10us TTL

    Echo Sinyali:

    Çıkış TTL PWL Sinyali

    Çıkış TTL PWL Sinyali

    Pinler:

    1. VCC

    2. Trig(T)

    3. Echo(R)

    4. OUT

    5. GND

    1. VCC

    2. trig(T)

    3. Echo(R)

    4. GND
