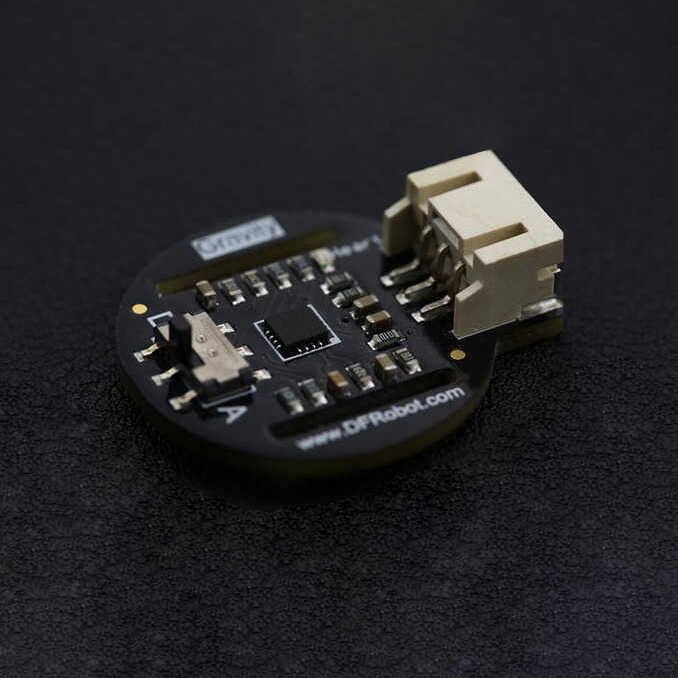

The DFRobot Kalp Atış Hızı Sensörü başparmak boyutlarında Arduino ile uyumlu bir sensördür.

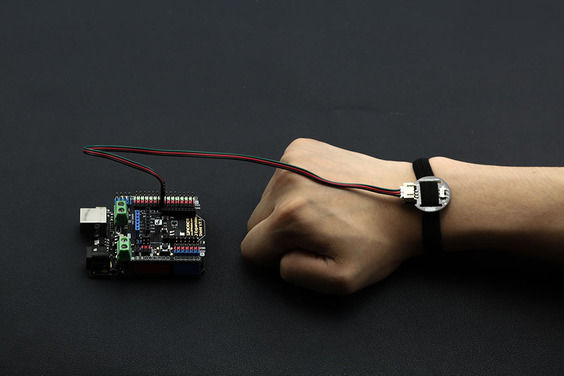

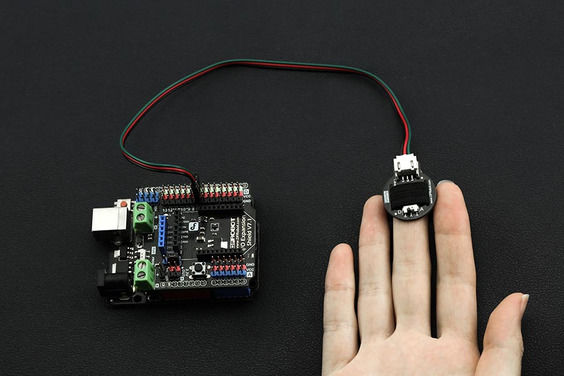

PPG tekniğine dayanan bu nabız sensörü düşük maliyetli optik tarama yöntemini kullanır. Bu yöntem kan akışını takip etmek yerine her nabız atışının dokularda yarattığı genişleme ve daralma takip edilir teorik olarak daha kolay olan bu sistem sayesinde nabız kolayca algılanıp elektronik sinyallere dönüşür.Sensör modülü üzerinde bileklik lastiğini takmak için iki adet delik bulunur böylece ister bileğinize istersenizde parmaklarınıza kolayca monte edebilirsiniz, mühim olan şey sensörün derinizle doğrudan temasta olmasıdır.
Gravity arayüzü ile donatıldığından sensörün projeye dahil edilmesi ve kullanımı kolaydır. Modül ile çalışmanın en hızlı yolu bir genişletme kartı satın almaktır(Arduino IO Genişletme kartı), ayrıca 3.3V gerilim ile çalıştığından Arduino UNO yanısıra Raspberry Pi, intel edison gibi diğer geliştirme kartlarıyla da çalışabilir.
Aşağıdaki videoda IoT tabanlı nabız takip programı gösterilmektedir. Sistem tasarlanırken Blynk uygulamasından faydalanılmıştır.
Önemli Notlar
1. Bu aygıt medikal amaçlı üretilmemiştir, sağlık alanındaki hiçbir tanı, tedavi durumunda rol oynayamaz veya algıladığı değerler üzerinden sağlık durumunuz hakkında yorum yapılamaz.
2. Ürün kullanıcının sabit konumdaki duruşuna göre üretilmiştir, hareket halindeyken tutarsız sonuçlar üretebilir.Özellikler
- Giriş Gerilim aralığı (Vin): 3.3 - 6V (5V önerilir)
- Çıkış Gerilimi: 0 - Vin (Analog), 0/ Vin (Dijital)
- Çalışma Akımı: <10mA
- Boyutları: 28 x 24(mm)
- Bağlantı Arayüzü: PH2.0-3P
Faydalı Dokümanlar

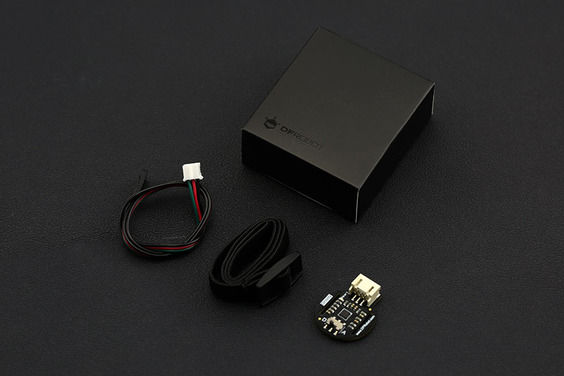

İçerik Listesi
- Kalp atış hızı sensörü - Arduino uyumlu x1
- Tutturma lastiği x1
- PH2.0-3Pin kablo x1
