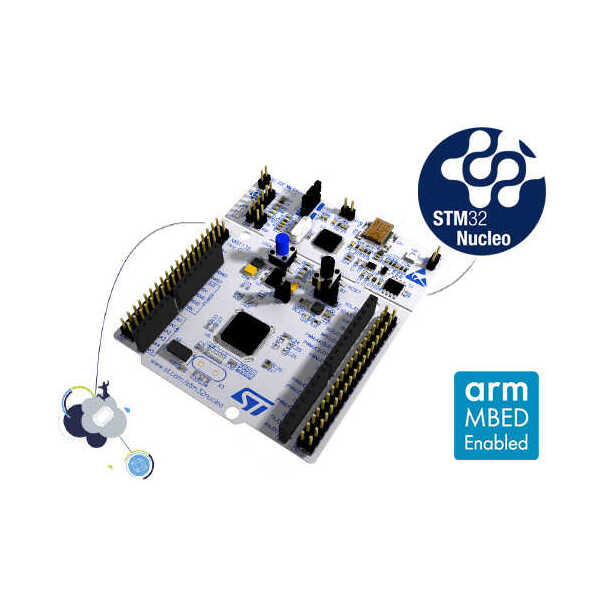

NUCLEO-F070RB Geliştirme Kartı

NUCLEO-F070RB Geliştirme Kartı

STM32 Nucleo kartı sizlere STM32 mikrokontrolcüyü kullanarak yeni konseptler ve prototipleri ekonomik ve esnek bir şekilde farklı performans ve güç tüketimi seçenekleri ile oluşturmanızı sağlar. Arduino UNO V3  bağlantı desteği ve ST morpho header'ları sayesinde STM32 Nucleo kartınız ile pek çok çeşitli shield kullanmanız mümkündür. Kart, dahili olarak ST-LINK/V2-1 hata ayıklayıcı/programlayıcıya sahiptir. Böylece harici bir programlayıcıya ihtiyaç duymadan kolayca programlama yapabilirsiniz.

Ana Özellikler:

• STM32F070RB mikrokontrolcü, QFP64 kılıfta
• İki farklı genişleme seçeneği
  • Arduino™ Uno V3 bağlantısı
  • ST morpho pin header'ları ile tüm giriş/çıkış pinlerine erişim imkanı
• ARM® mbed™ (http://mbed.org)
• Dahili SWD konektörüne sahip ST-LINK/V2-1 hata ayıklayıcı/programlayıcı:
  • ST-LINK/V2-1 arasında seçim imkanı
• Esnek kart güç kaynağı:
  • USB VBUS ya da harici besleme(3.3V, 5V, 7 - 12V)
  • Güç yönetimi erişim noktası
• 3 adet LED:
  • USB haberleşme (LD1), kullanıcı LED'i (LD2), güç LED (LD3)
• 2 adet push-buton: Kullanıcı ve reset
• USB tekrar enümerasyon yeteneği. Üç farklı USB arayüzü mevcuttur:
  • Sanal COM portu
  • Yığın depolama
  • Hata ayıklama portu
• Geniş programlama yazılımı (IDE) desteği, IAR™, ARM® Keil®, GCC-tabanlı IDE'ler

Dökümanlar:

• Databrief
• Kaynaklar
• Yazılımlar
