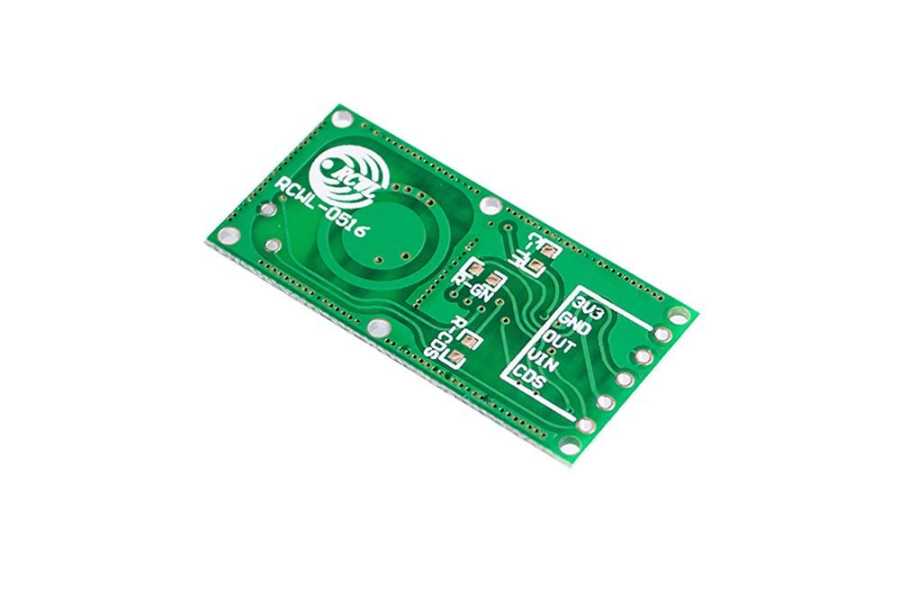

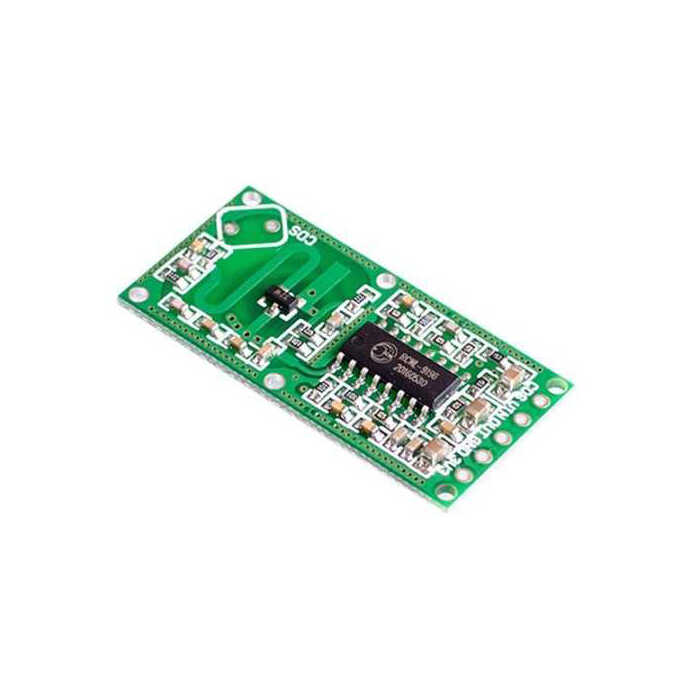

Mikrodalga Radar Modül - RCWL-0516

Ürün Kodu
:
18113
Marka / Menşei
:
China
Miktar
:
10+
Fiyat
:
9,09 TL + KDV
KDV Dahil Fiyat
:
10,72 TL
Aynı Gün Kargo
Saat 15:00’e kadar yapılan alımlarda aynı gün kargo imkanı
Alışveriş Listeme Ekle
Bu ürünü listenize ekleyerek daha sonra inceleyebilirsiniz.
Yorum Ekle
Paylaş:
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Öneri Kutusu
  •  RCWL-0516 sensör, PIR hareket sensörüne alternatif olarak hareket algılayabilen bir doppler radar mikrodalga hareket sensör modülüdür. Bu sensör hareketli nesneleri algılamak için hareket eden bir kişi tarafından yayılan kızılötesi radyodaki değişiklikleri algılamak yerine mikrodalga doppler radarı kullanır. 5 ~ 7 metre algılama mesafesi bulunmaktadır. Tetiklendiğinde, tetik çıkışı 2 ila 3 saniye içerisinde  LOW(0V) dan HIGH(3.3V) a geçmektedir.

    Teknik Özellikler:
    • Çalışma Gerilimi: 4-28V
    • Çalıştırma Akımı: 2.8mA (tipik); 3mA (maks.)
    • Çalışma Frekansı: ~3.2GHz
    • Algılama Mesafesi: 5-9m
    • İletim Gücü: 20mW (tipik); 30mW (maks.)
    • Sensör Çıkış Gerilimi: 3.2-3.4V
    • Sensör Çıkışının Kapasite Akımı: 100mA
    • Tetikleme Yolu: Tekrarlayan Tetikleme
    • Çıkış Sinyal Low Seviyesi: 0V
    • Çıkış Sinyal High Seviyesi: 3.3V
    • Çalışma Sıcaklığı: -20 ~80C


    Ayar Bölümü:
    • C-TM:  Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir:
                     C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768
    • R-GN: Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m dir.
    • R-CDS: Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz


    Pin Çıkışları:
    • 3V3: Referans için 3.3V regülatör çıkışı
    • GND: Toprak(-)
    • Out: Sinyal Çıkışı(Haraket Agıladığında HIGH(3.3V), boşta LOW(0V)
    • Vin: Giriş Gerilim, 4-28V
    • CDS: Kontrol çipini etkinleştirir, 0.7V dan düşük seviyelerde OUT her zaman düşük seviyede olur

    Not:
    • İndüksiyon tarafının hemen önündeki herhangi bir metal yerleştirilmemelidir
    • Ön / arka taraf 1 cm'den fazla boşluk bırakmalıdır
