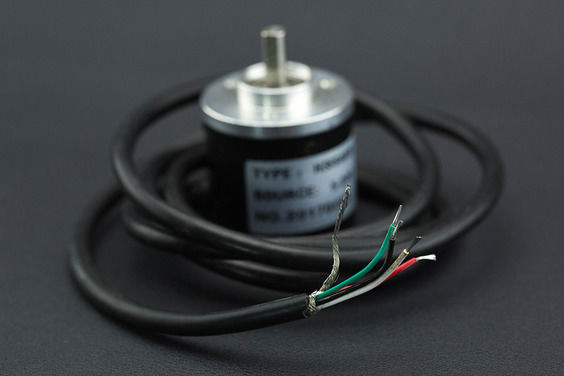

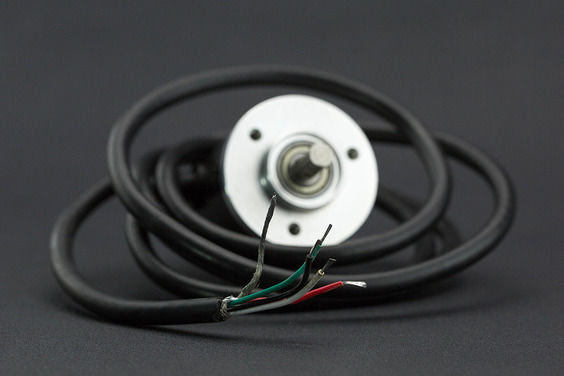

Fotoelektrik Döner Enkoder 400P-R (Artımsal)

Ürün Kodu
:
18420
Marka / Menşei
:
DFROBOT
Stok Adedi
:
4
Fiyat
:
250,13 TL + KDV
KDV Dahil Fiyat
:
295,16 TL
Aynı Gün Kargo
Saat 15:00’a kadar yapılan alımlarda aynı gün kargo imkanı
Alışveriş Listeme Ekle
Bu ürünü listenize ekleyerek daha sonra inceleyebilirsiniz.
Yorum Ekle
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Soru Sor
  • Fotoelektrik Döner Enkoder 400P-R

    Alüminyum malzeme, metal yuva ve paslanmaz çelik şaftlı endüstriyel bir artımlı fotoelektrik döner kodlayıcılı fotoelektrik döner enkoderdir. Izgara diskinin ve optik bağlayıcı dönüşüne rağmen AB iki fazlı ortogonal darbe sinyali üretir. Her faz için 400 darbe / yuvarlak ve çift faz 4 kez çıkış için 1600 darbe / yuvarlak. Bu döner kodlayıcı maksimum 5000 r/dk hızını destekler ve hız, açı, açısal hız ve diğer veri ölçümleri için kullanılabilir.

    Fotoelektrik döner kodlayıcının bir NPN açık kollektör çıkışı vardır. Doğrudan dahili çekme dirençli mikrodenetleyici ile çalışır ve Arduino, STM32, PLC ve diğer mikrodenetleyici tipleri ile uyumlu bir DC 4.8V-24V geniş aralıklı güç girişine sahip 750L05 voltaj regülatör çipi kullanılır.


    Döner Enkoderlerin çalışma mantığı dönüş yönüne göre kanal A ve kanal B pinlerinden okunan pulse değerlerinin yükselen kenar sırasına göre belirlenmektedir.  İlk yükselen kenar sinyal A kanalından geldiğinde bir yönde dönüşü göstermekte iken, ilk yükselen kenar B kanalından geldiği durumda tersi yönde hareket söz konusudur.

    Not:
    NPN açık kollektör çıkışı, osiloskop ekranı için çekme dirençlerine ihtiyaç duyar.


    Kablo Rengi

    İsim

    Açıklama

    Beyaz

    VCC

    Güç Girişi

    Siyah

    GND

    Toprak Bağlantısı

    Kırmızı

    A

    A Pulse Pini

    Yeşil

    B

    B Pulse Pini



    Özellikler:

    • Gerilim: 4.8V ~ 24v
    • Enkoder Boyutları: Φ39× 36.5mm
    • Çıkış Mili Çapı: Φ6 × 13mm
    • Şaft Platformu: Φ20 × 4.85 mm
    • Vida Türü: M3
    • Ağırlıkt: 234 g

    Dokümanlar:

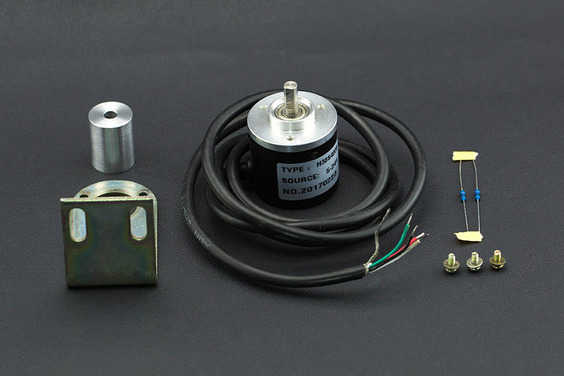

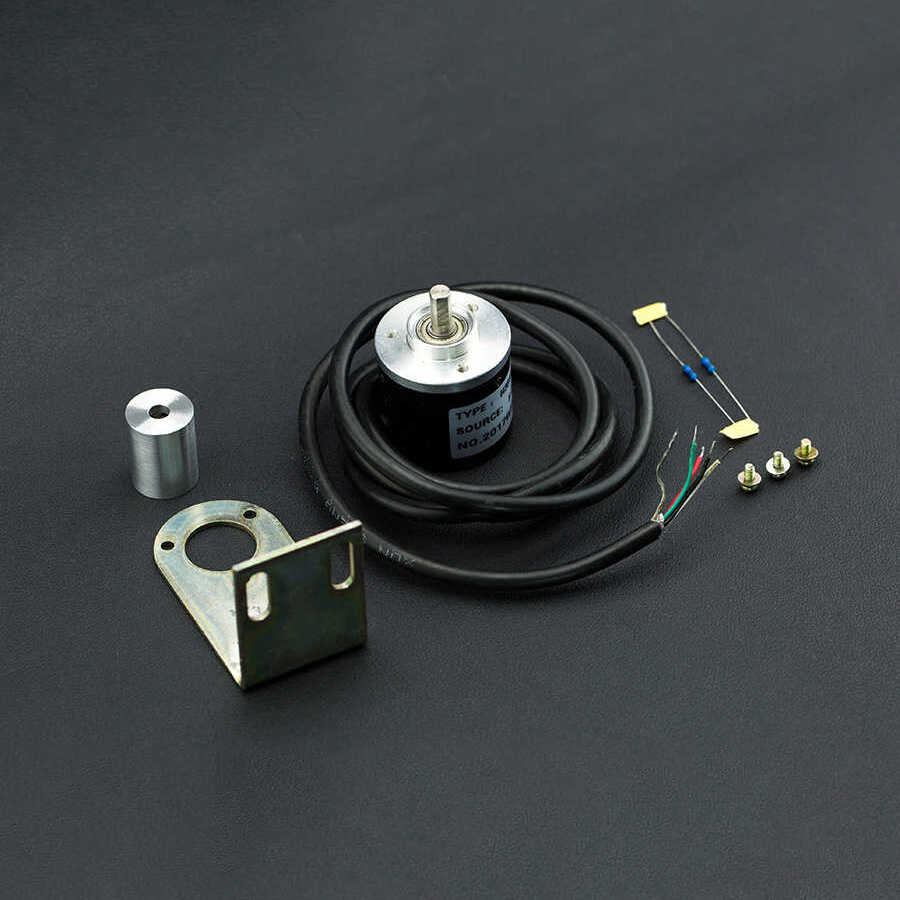

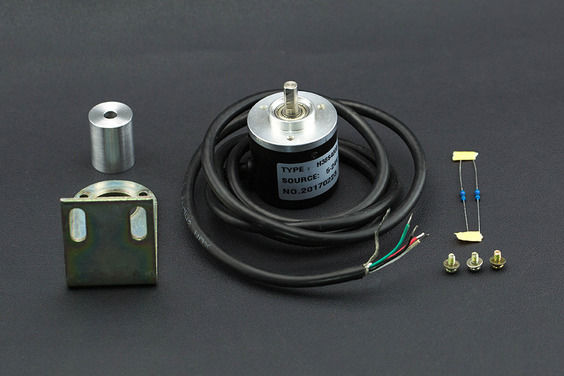

    Paket İçeriği:
    • Enkoder x1
    • Enkoder Montaj Braketi x1
    • Vida Aksesuarları
    • 10K Direnç x2
    • 6mm’lik Birleştirme Aparatı x1
