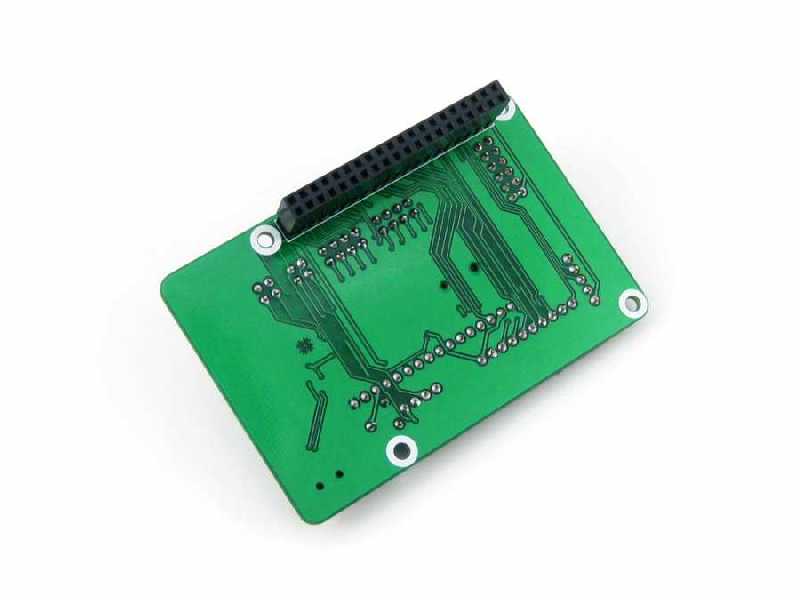

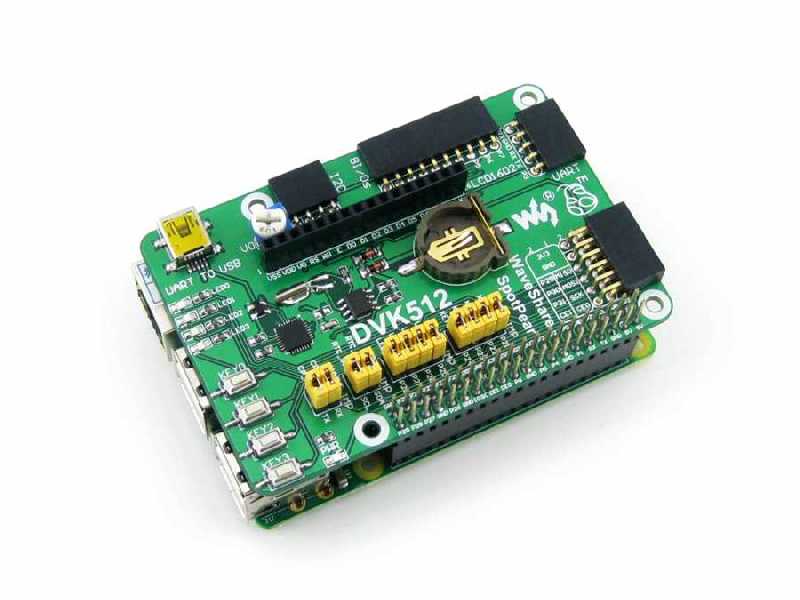

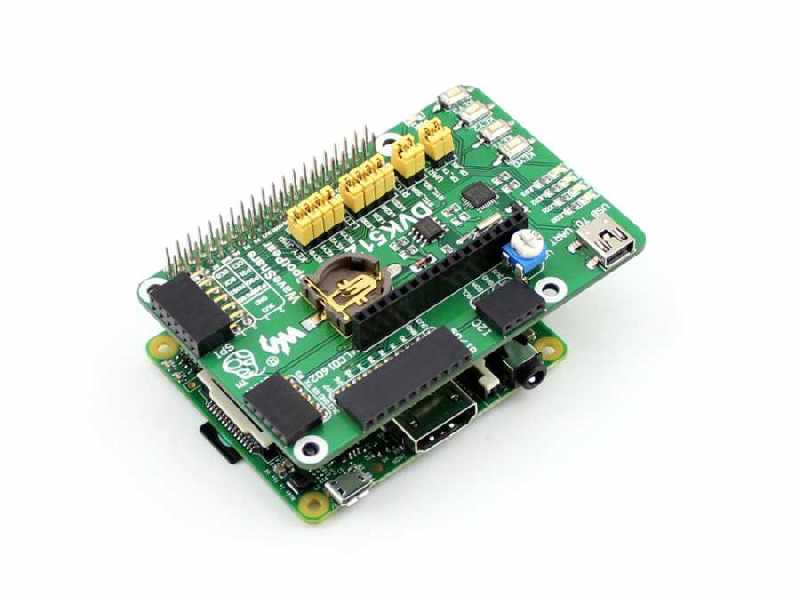

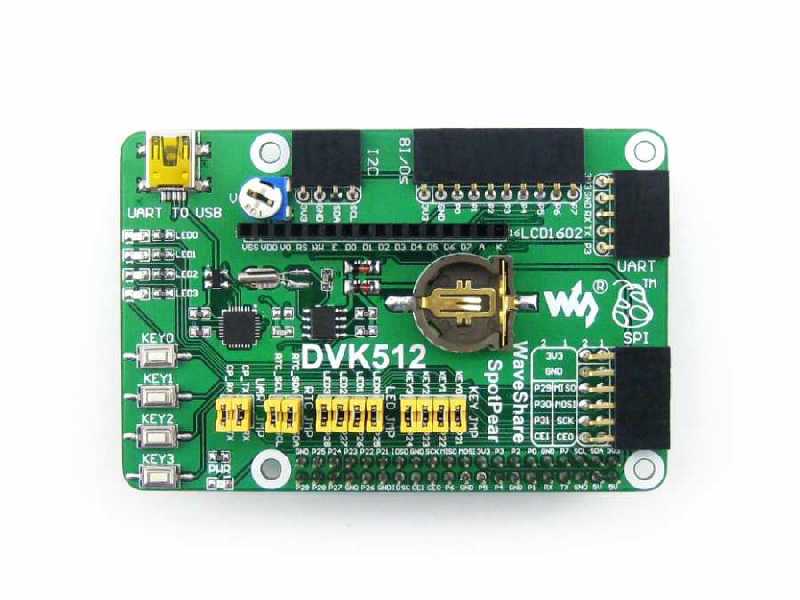

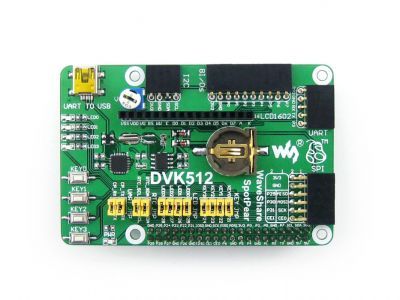

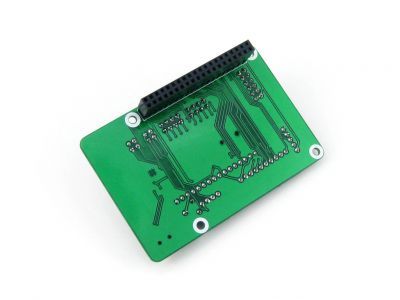

DVK512 Geliştirme Kartı Raspberry Pi A+/B+/2/3 kartı üzerine takılır ve Raspberry Pi uygulaması geliştirmek için üzerinde çeşitli arayüz pinleri ve komponentler bulundurmaktadır.

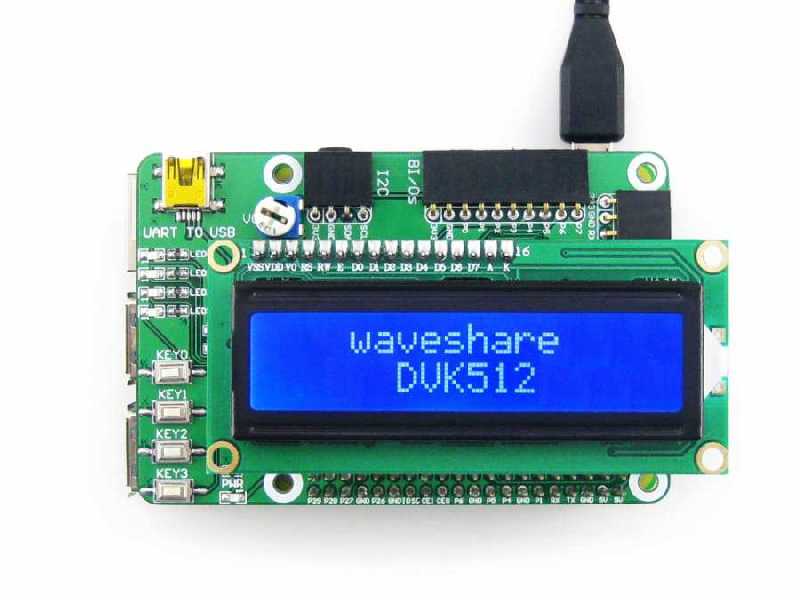

Kartın üzerinde bulunan dahili led ve butonlar ile pratik bir şekilde prototipleme işlemine başlayabilirsiniz. Ayrıca Raspberry Pi'nin UART, SPI, I2C ve GPIO pinleri kart üzerinde farklı bölümlere alınarak çeşitli sensör vb. bağlantıları pratik hale getirilmiştir. Bununla beraber kart üzerinde 16x2 LCD bağlantısı için pinler, debug işlemi için CP2102 USB-UART dönüştürücü ve USB portu, zaman uygulamaları için kristali ve pil yuvası ile beraber PCF8563 RTC'de dahili olarak bulunmaktadır.

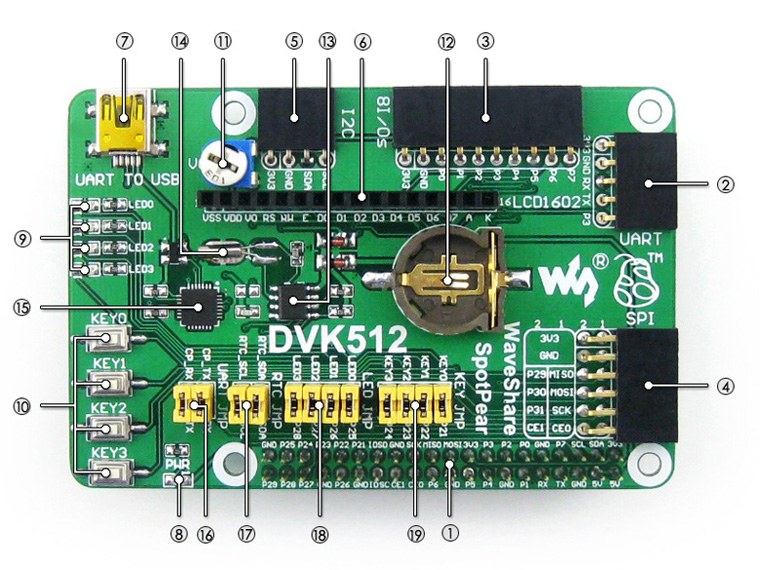

1.RPi bağlantı pinleri2.UART arayüzü3.8-pin I/O arayüzü4.SPI arayüzü5.I2C arayüzü6.16x2 Karakter LCD arayüzü7.USB konnektörü8.Güç göstergesi9.Kullanıcı Ledleri10.Kullanıcı Butonları11.Potansiyometre12.RTC Batarya Yuvası13.PCF8563: RTC çipi14.32.768K kristal: RTC kristali15.CP2102: Debug için USB-UART dönüştürücü16.CP2102 jumper17.RTC jumper18.Kullanıcı LED jumperları19.Kullanıcı Buton jumperları
Paket İçeriği:
- DVK512 x 1

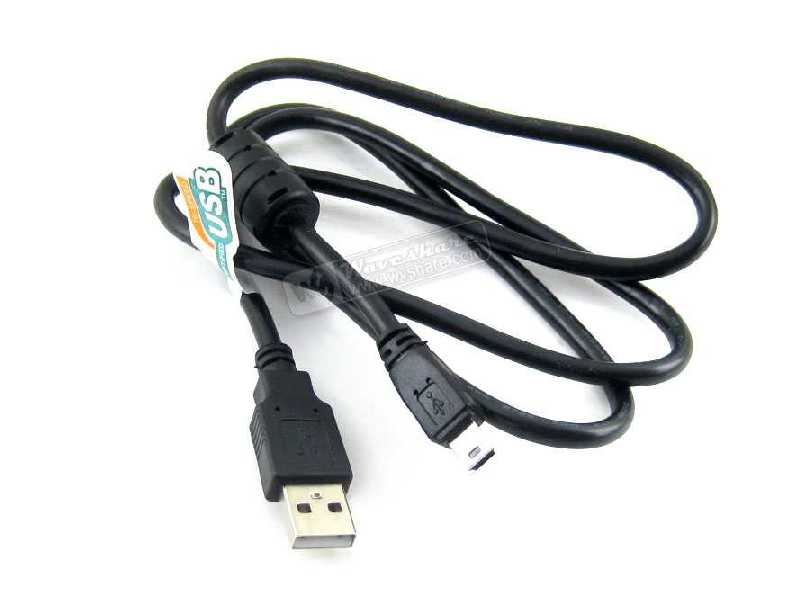

- Mini-USB Kablo

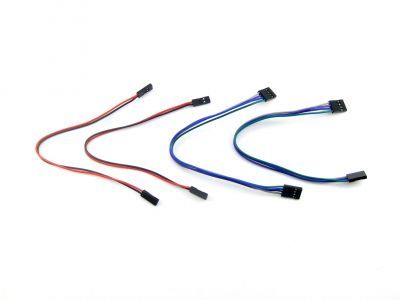

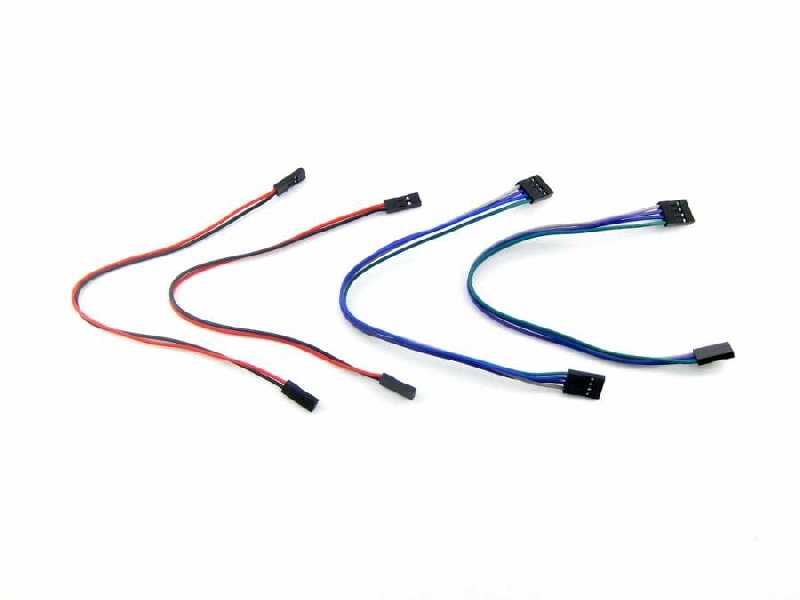

- 4-pin, 2-pin kablo paketi x 1

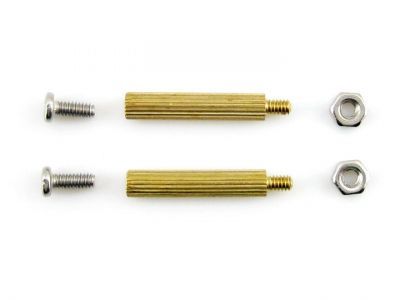

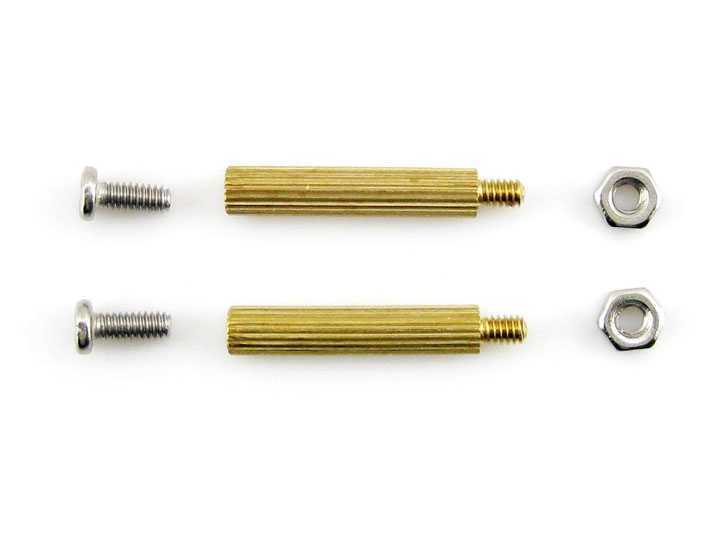

- RPi civata paketi x 1

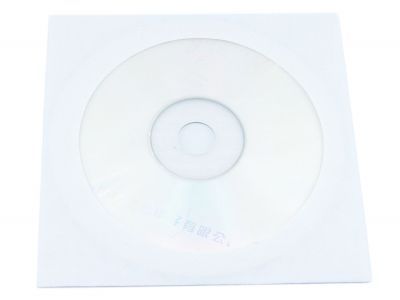

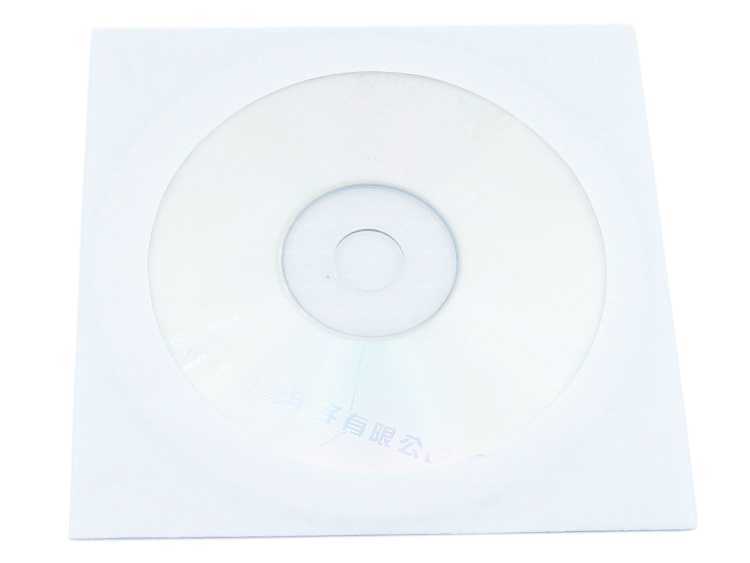

- Kullanma Klavuzu CD'si
Not: DVK512 kartı, Dokunmatik Raspberry Pi Ekranı ve çeşitli sensör modülleri ile hazırlanmış Raspberry Pi 10 Parça Modül Seti ile çok daha farklı uygulamalar geliştirmeniz mümkündür.
Dokümanlar:
Aşağıdaki dökümanların tamamı paket içeriğindeki CD içerisinde mevcuttur. Buradan da indirebilirsiniz. - Kullanım Kılavuzu
- Şematik (PDF)
- C Örnekleri (Linux API Kaynak Kod)
- Geliştirme Dokümanları (Raspbian konfigürasyonu, C Kütüphaneleri)
- Raspbian
C Örnekleri:
- LED (I/Os)
- Logic Level Converter (I/Os)
- JOYSTICK (I/Os)
- Key (I/Os)
- BUZZER (PWM)
- DS18B20 (1-WIRE)
- IRM (I/Os)
- LCD1602 (I/Os)
- PCF8563 (RTC)
- PCF8591 (AD/DA)
- LSM303DLHC (I2C)
- L3G4200D (SPI)
- CP2102 (UART)
- GPS (UART)
