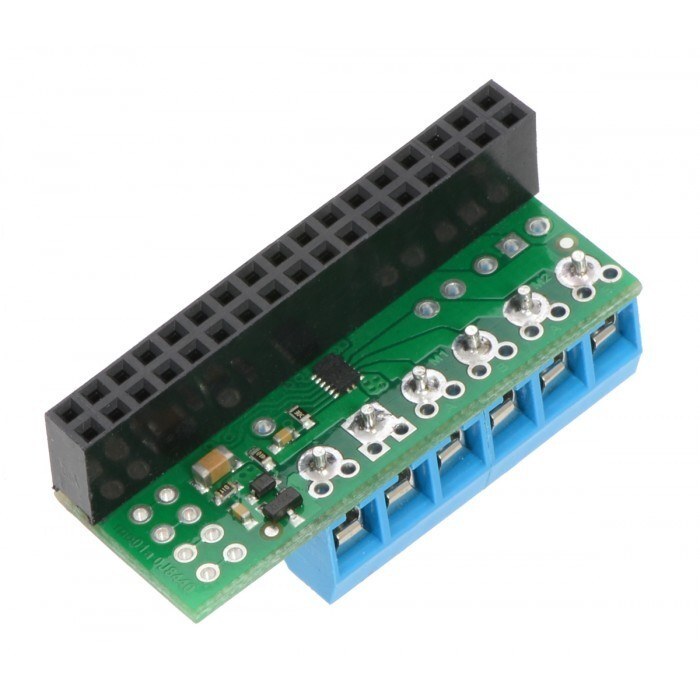

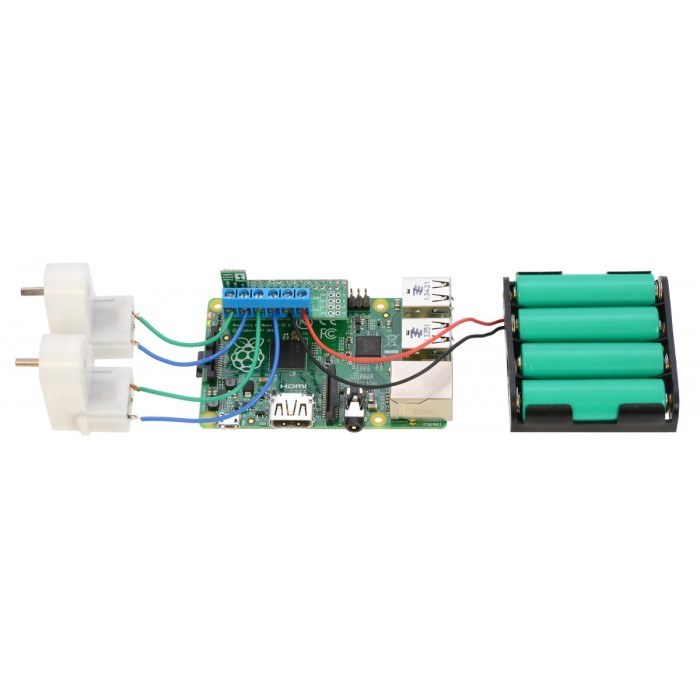

DRV8835 çift motor sürücü kiti Raspberry Pi B+ için tasarlanmış, küçük boyutlu bir DC motor sürücü kartıdır. Kart üzerinden 2 adet DC motoru birbirinden bağımsız olarak sürebilirsiniz. 1,5V'tan 11V'a kadar geniş bir çalışma gerilim aralığını desteklemesinden dolayı birçok projede rahatlıkla kullanılabilmektedir. Kanal başına sürekli olarak 1.2A ve anlık olarak 2.4A'e kadar akım verebilmektedir.
Raspberry Pi model A veya B için değil sadece Raspberry Pi B+ ile uyumludur. Çünkü pin çıkışları farklı formdadır.

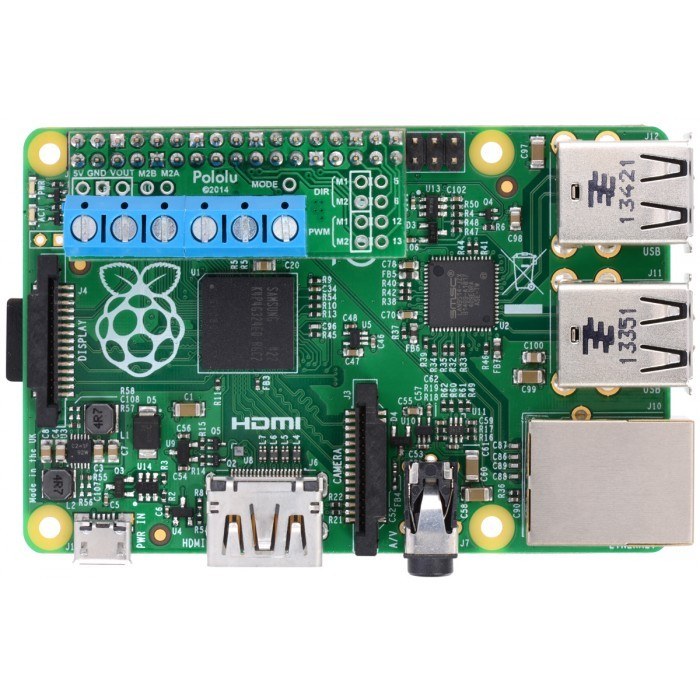

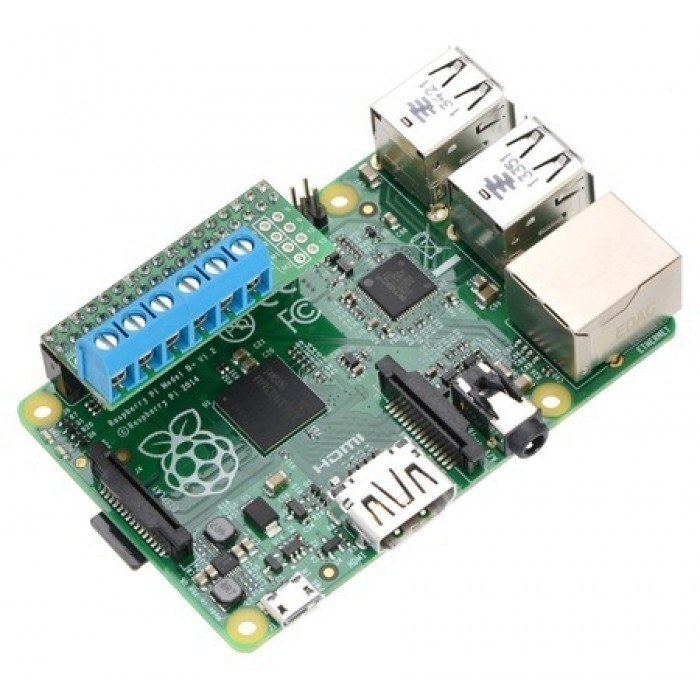

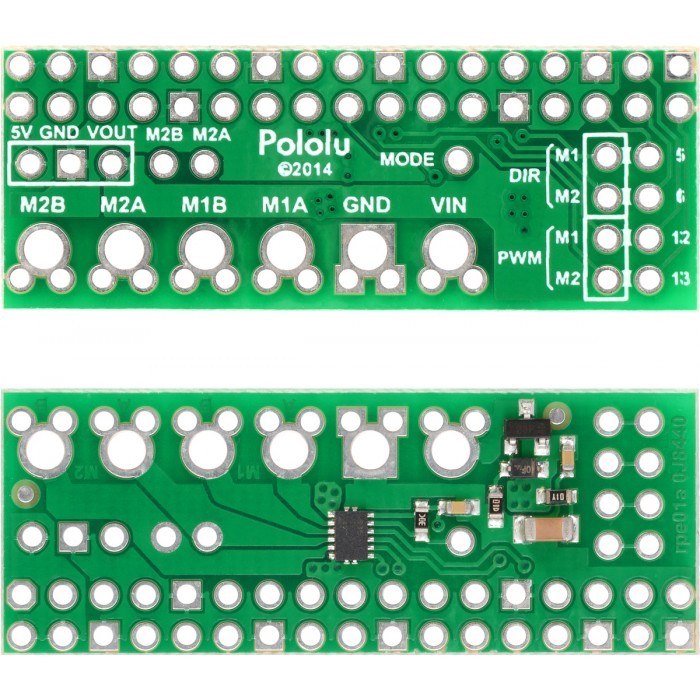

DRV8835 motor sürücü kartı Raspberry Pi B+ ürünü üzerindeki 5,6,12 ve 13 nolu GPIO pinlerini kullanmaktadır.

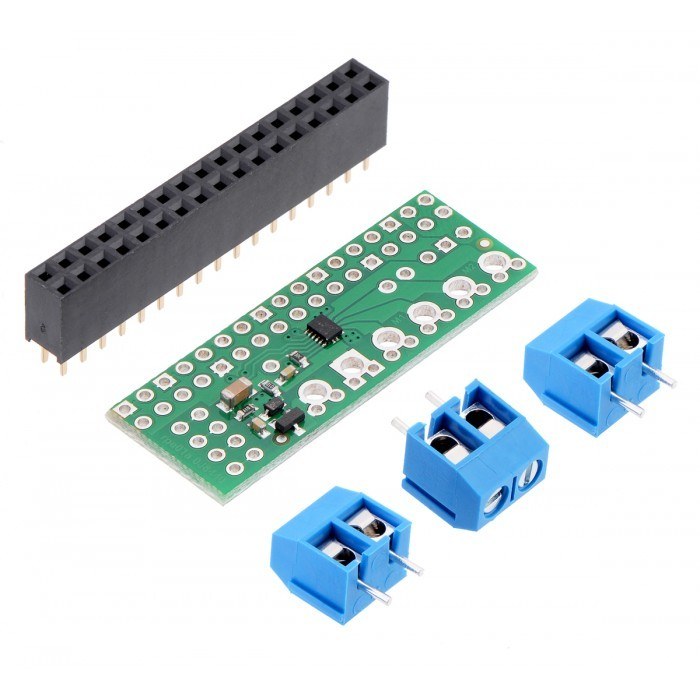

Not: Ürün headerları ve klemensleri pakete dahil olup, lehimlenmemiştir. Lehim yapılması gerekmektedir.
Özellikleri:- Motor Gerilimi: 1.5-11 V
- Lojik High Sinyali: 2-7 V
- Maksimum Çıkış Akımı: 1.2A (Kanal Başına)
- Sürekli Verebileceği Akım : 2.4A (Kanal başına)
- Maksimum PWM frekansı: 250 kHz
- Ters voltaj koruması
- Modifiye edilebilir GPIO pin
