Cmod A7-35T Breadboardable Artix-7 FPGA Module

Önemli Not: Ürünü satın almadan önce EUI_form_for_Digilent formu doldurup, [email protected] adresine göndermeniz gerekmektedir.

Cmod A7-35T Breadboardable Artix-7 FPGA Module

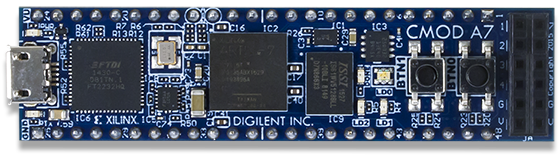

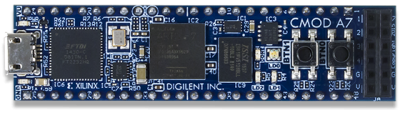

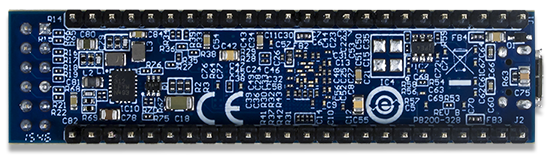

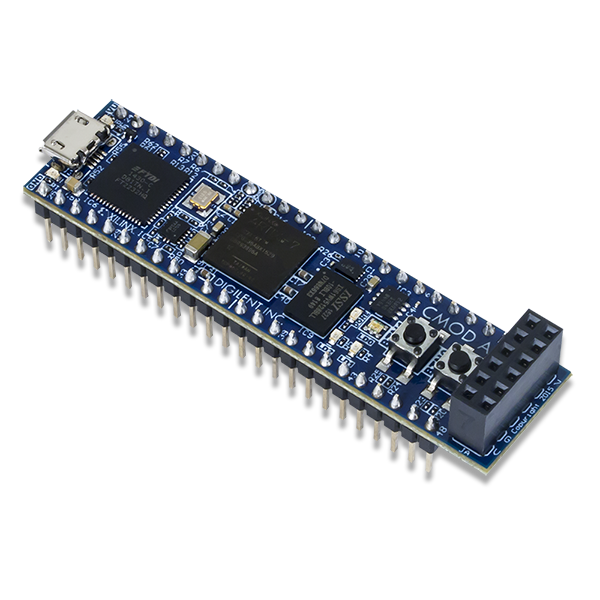

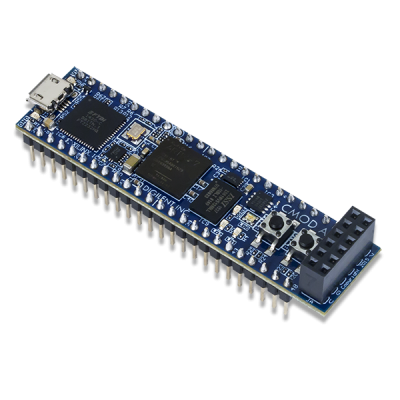

Cmod A7 48-pin DIP yapısında olup Xilinx Artix-7 FPGA için yapılmış bir karttır. Kart üzerinde USB-JTAG programlama devresi, USB-UART köprüsü, clock kaynağı, Pmod ana konnektör, SRAM, Quad-SPI flash ve temel I/O ürünleri bulunur. Kart üzerinde bulunan devre bileşenleri dijital akıllı devreler ve MicroBlaze gömülü soft-core işlemci Xilinx yazılımlarını Vivado ile geliştirmek için dizayn edilmiştir. 44 adet dijital FPGA I/O sinyali ve 2 adet FPGA analog inputu pinlerin etrafından 100-mil boşluk ile geçmektedir, böylece programlanabilen akıllı dizaynı direkt olarak lehimsiz breadboard devresine bağlayabilirsiniz.

Özellikler:

• FPGA Part: CX7A35T-1CPG236C
• 1 MSPS On-Chip ADC: Yes
• Programming options: Quad-SPI Flash/JTAG
• Look-up Tables (LUTs): 20,800
• Flip-flops: 41,600
• Block RAM: 225KB
• Clock Management Tiles: 5

Teknik Özellikler:

• 512KB SRAM ile 8-bit bus ve 8ns giriş zamanı
• 4MB Quad-SPI Flash
• USB-JTAG programlanabilen devre
• USB-UART köprüsü
• 2 Led
• 1 RGB Led
• 2 buton
• 48-pin DIP konnektör ile 44 dijital I/O ve 2 analog input(0 - 3.3V)
• 1 adet Pmod konnektör ile 8 dijital I/O

Dokümanlar ve Yararlı Linkler:

• Datasheet
• Devre şeması
