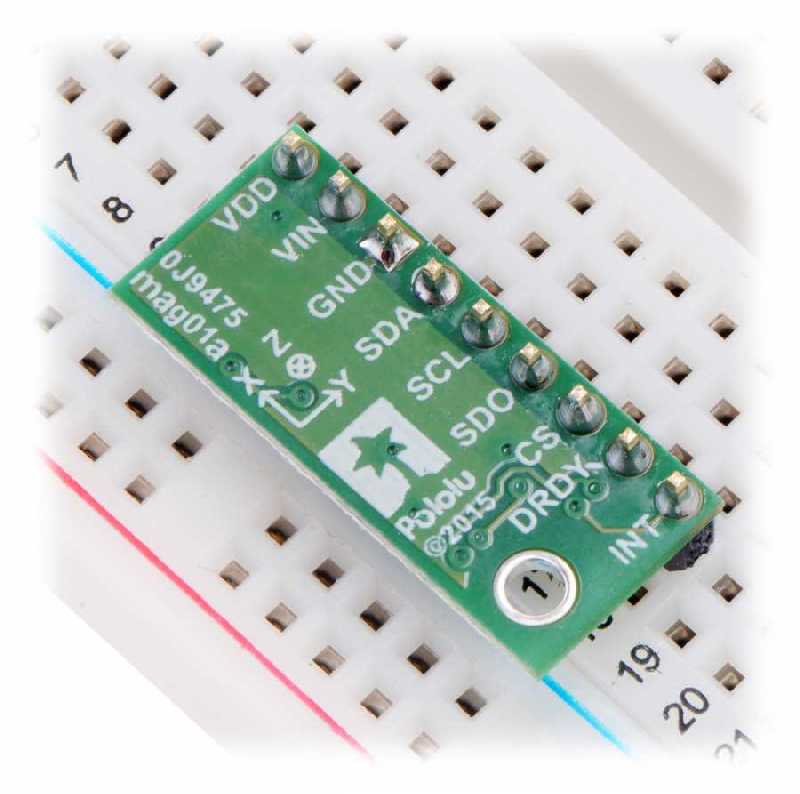

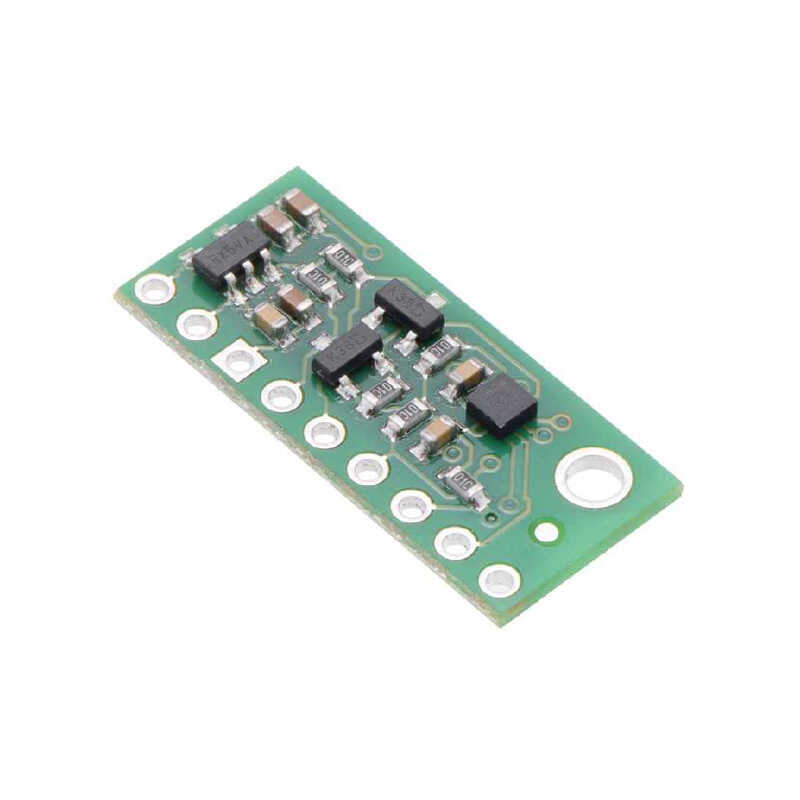

  • Üzerinde ST firmasının üretmiş olduğu LIS3MDL modeli 3-eksenli pusula (manyetik alan) sensörü bulunan karttır. Ayarlanabilir ±4 gauss değerinden ±16 gauss değerine kadar büyüklüğe sahip manyetik alanların ölçümlerinde kullanılabilir. I2C ve SPI haberleşme arayüzleri bulunmaktadır. Kart üzerinde dahili olarak 3.3V gerilim regülatörü bulunmaktadır. Ayrıca barındırdığı dahili lojik seviye çeviriciler sayesinde 2.5-5.5V aralığında sinyal çıkışı verebilmektedir. Standart 0.1" header bağlantıları sayesinde breadboard ve delikli devre kartlarınızda kolaylıkla kullanabilirsiniz.

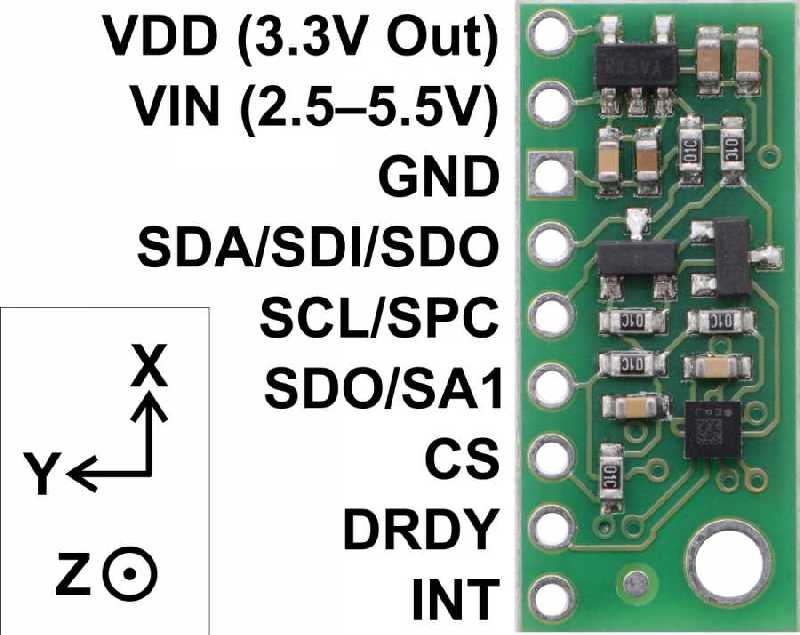

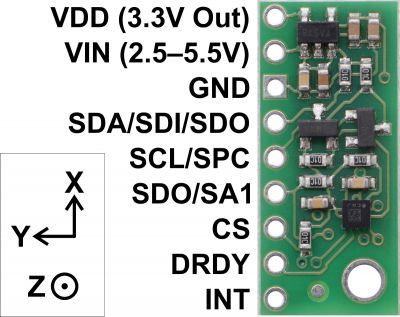

    LIS3MDL entegresinin ayarlanabilir birçok parametresi bulunmaktadır. Bunlardan başlıcaları dört farklı ölçüm aralığı, farklı çıkış veri hızları ve harici programlanabilir kesme (interrupt) desteğidir. 3-eksenli manyetik alan şiddeti, I2C (TWI) ya da SPI arayüzleri üzerinden mikrokontrolcünüz tarafından okunabilir.

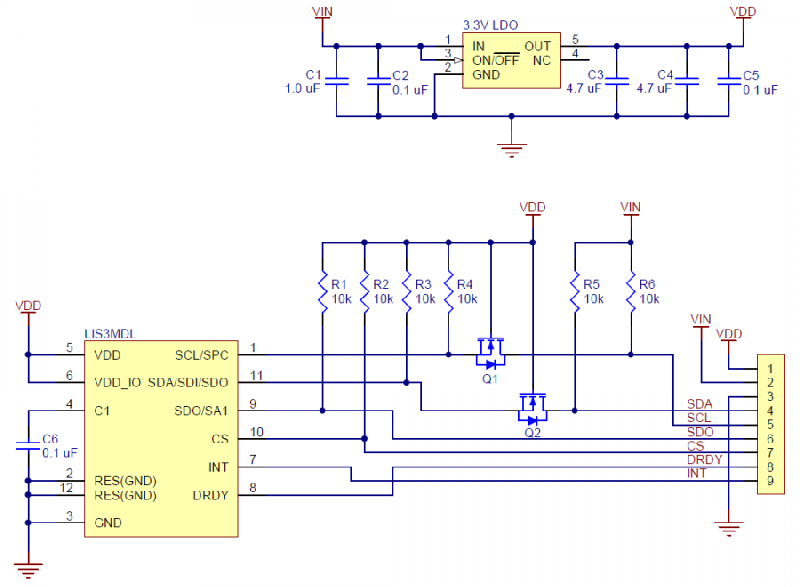

    Kart, üzerinde barındırdığı düşük dropout'a sahip 3.3V regülatör sayesinde 2.5-5.5V aralığında sorunsuzca çalışabilmektedir. Ayrıca bu regülatörün çıkışı VDD pinine bağlıdır; buradan 150mA civarında bir akım çekebilmeniz mümkündür. Ayrıca kart üzerindeki lojik seviye çevirici, I2C sinyalinin VIN seviyesine dönüştürülmesi görevini de üstlenir.

    Özellikler:
    • Boyutlar: 10 × 23 × 3 mm
    • Ağırlık (header pinleri hariç): 0.6gr
    • Çalışma gerilimi: 2.5 - 5.5V
    • Çalışma akımı: 3mA
    • Çıkış veri biçimi (I2C/SPI): Eksen başına 16-bitlik veri
    • Hassasiyet (ayarlanabilir):  ±4, ±8, ±12, or ±16 gauss

    Paket içeriği:

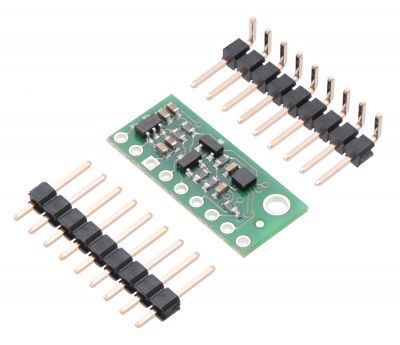

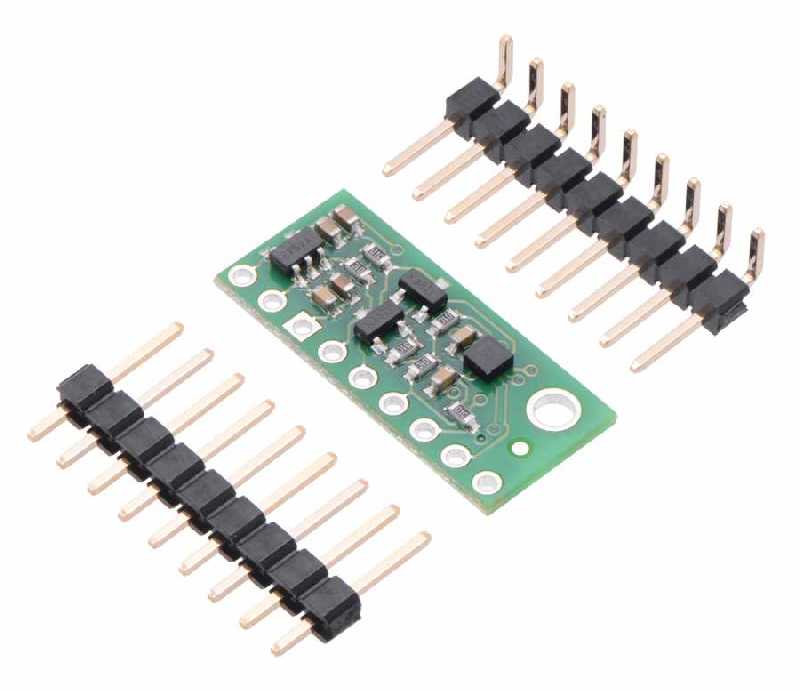

     LIS3MDL kartı, 1x9 düz header, 1x9 90 derece header
