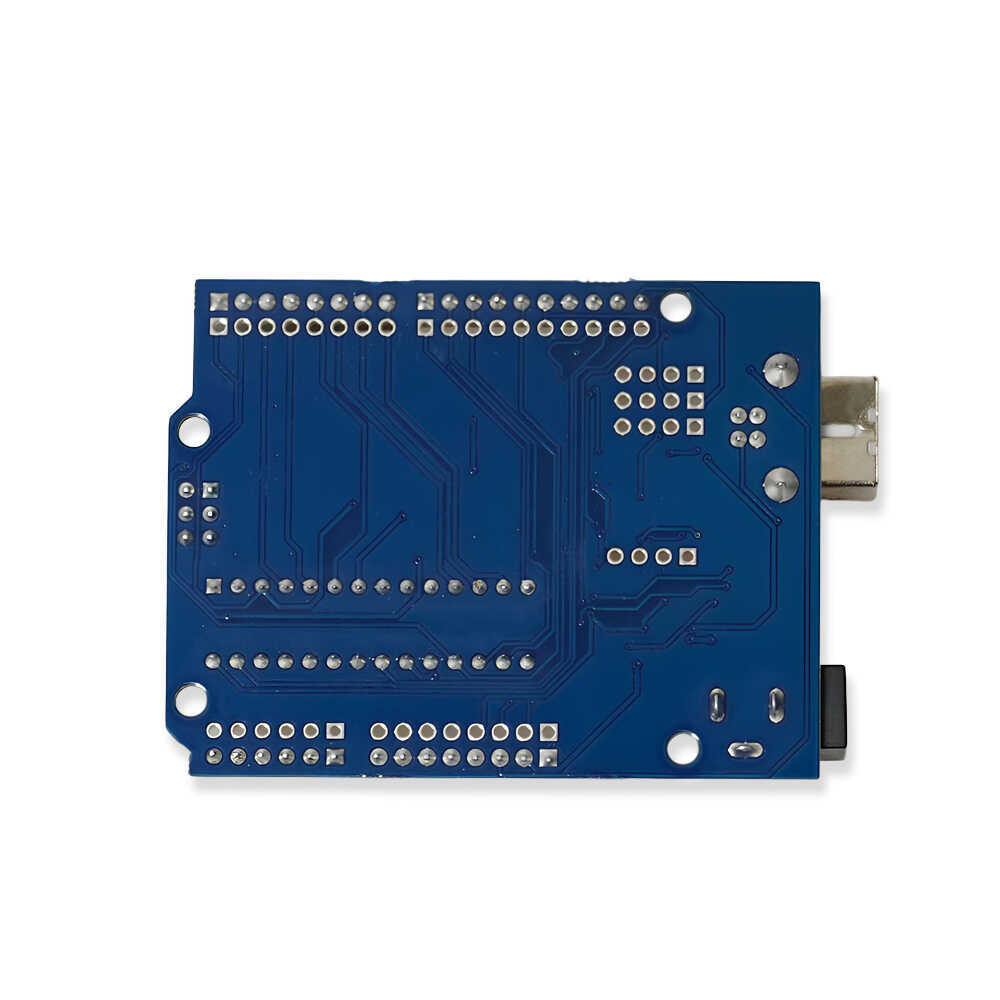

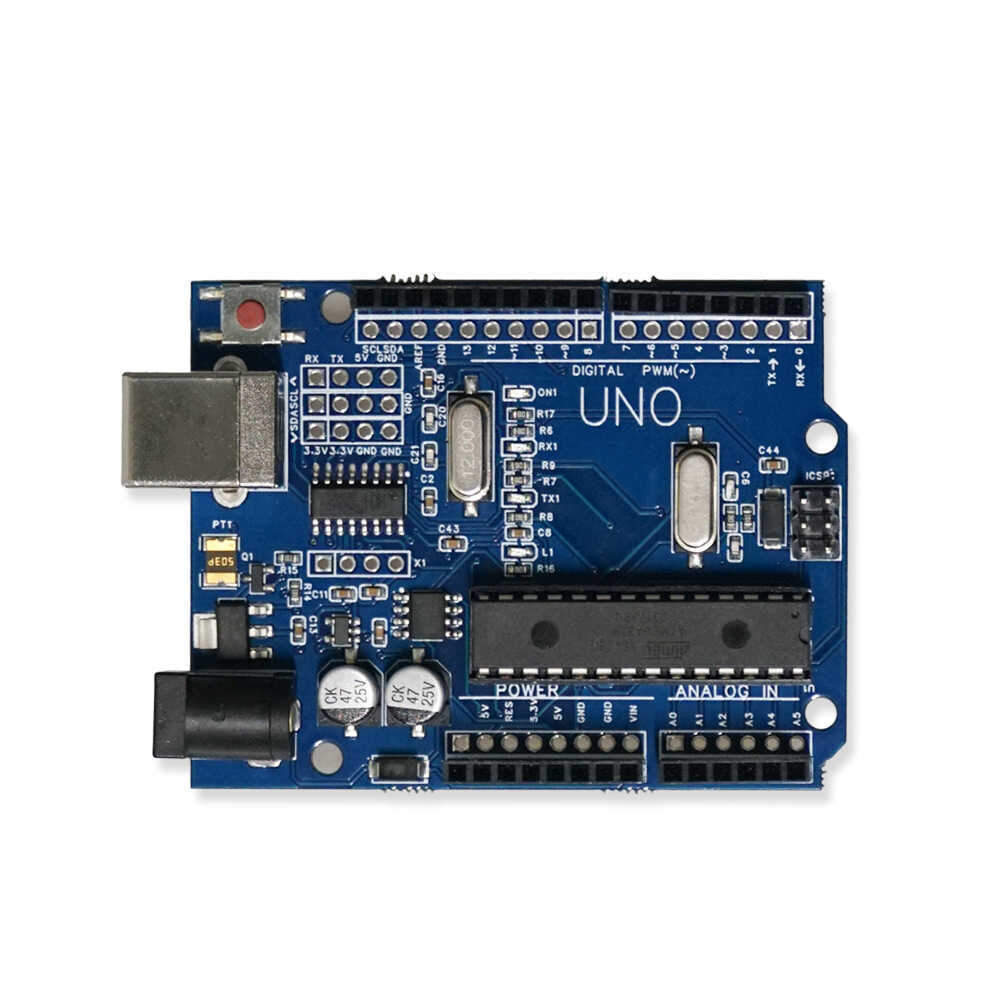

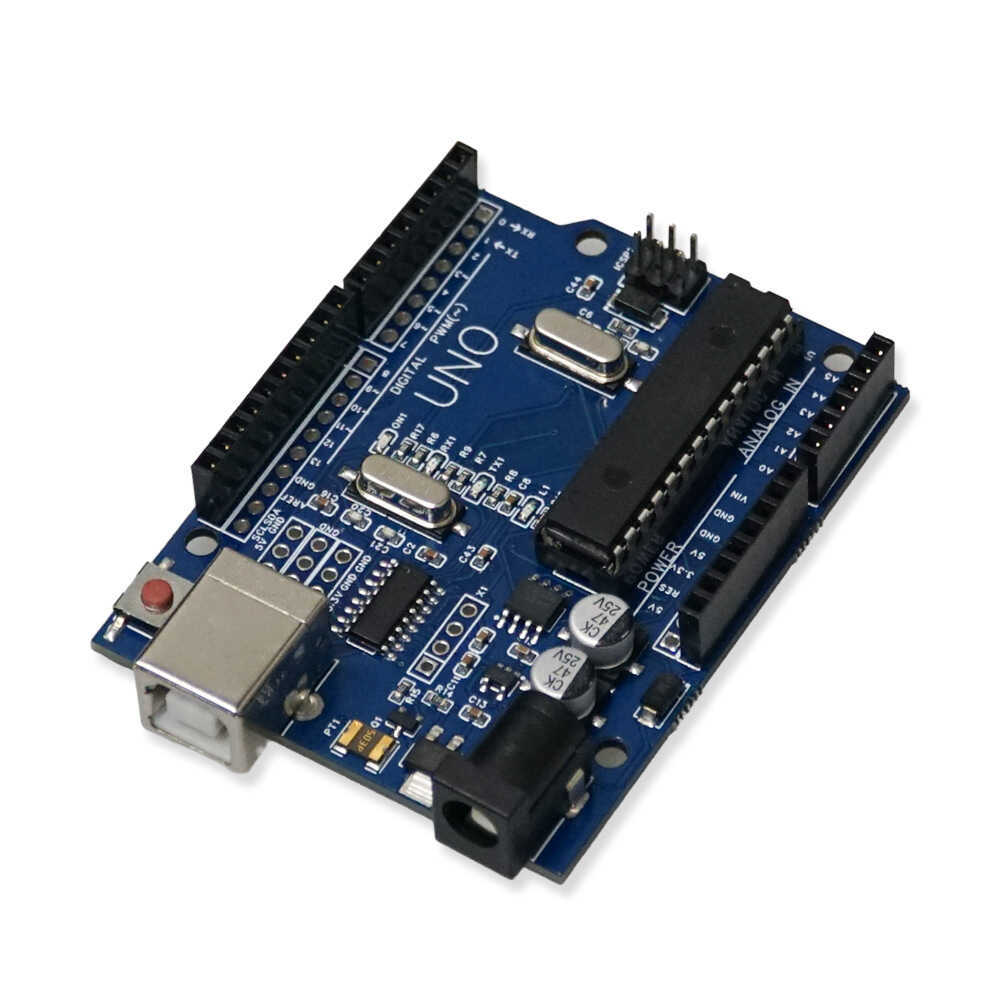

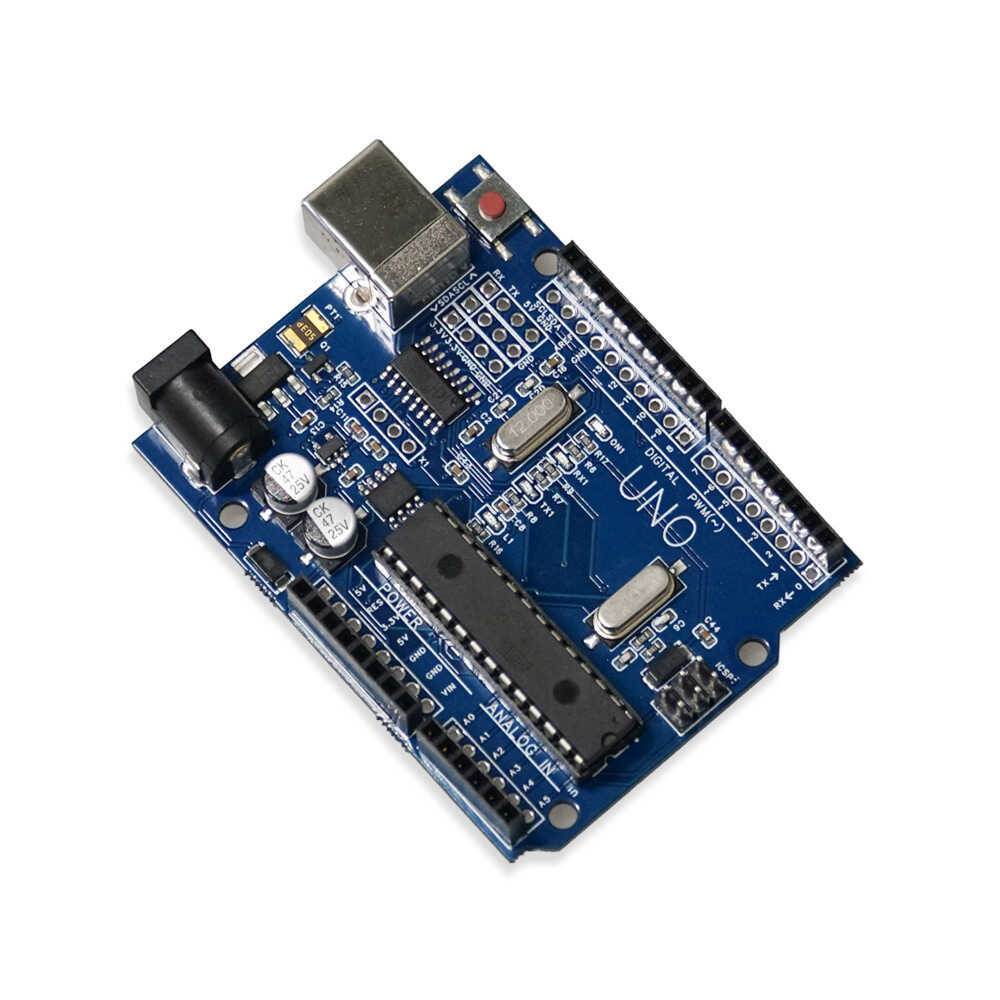

Gelince Haber VerArduino UNO CH340G; üzerinde CH340G USB-Serial dönüştürücüsü ve DIP paketli ATmega328P mikrodenetleyicisi bulunduran, Arduino UNO’nun ekonomik klon versiyonudur. Orijinal Arduino ile kullanımı ve yazılım desteği bakımından hiçbir farkı bulunmayan bu kart, daha uygun maliyetli bir USB-Seri dönüştürücü entegresi (CH340G) içermektedir. DIP yapısı sayesinde mikrodenetleyici çipi kolayca soket üzerinden değiştirilebilir. Bu özellik, özellikle çip zarar gördüğünde ya da farklı yazılımlar denemek istediğinizde büyük bir avantaj sağlar. Arduino UNO CH340G, dijital ve analog pinleri, USB bağlantısı üzerinden programlanabilme özelliği ve Arduino IDE uyumluluğu ile elektronik projelerinizde hızlı ve esnek çözümler sunar. Hem hobi projeleri hem de eğitim amaçlı uygulamalar için ideal bir tercih olan Arduino UNO CH340G, geniş topluluk desteği ve sağlam yapısıyla projelerinizi hayata geçirmenizi kolaylaştırır.

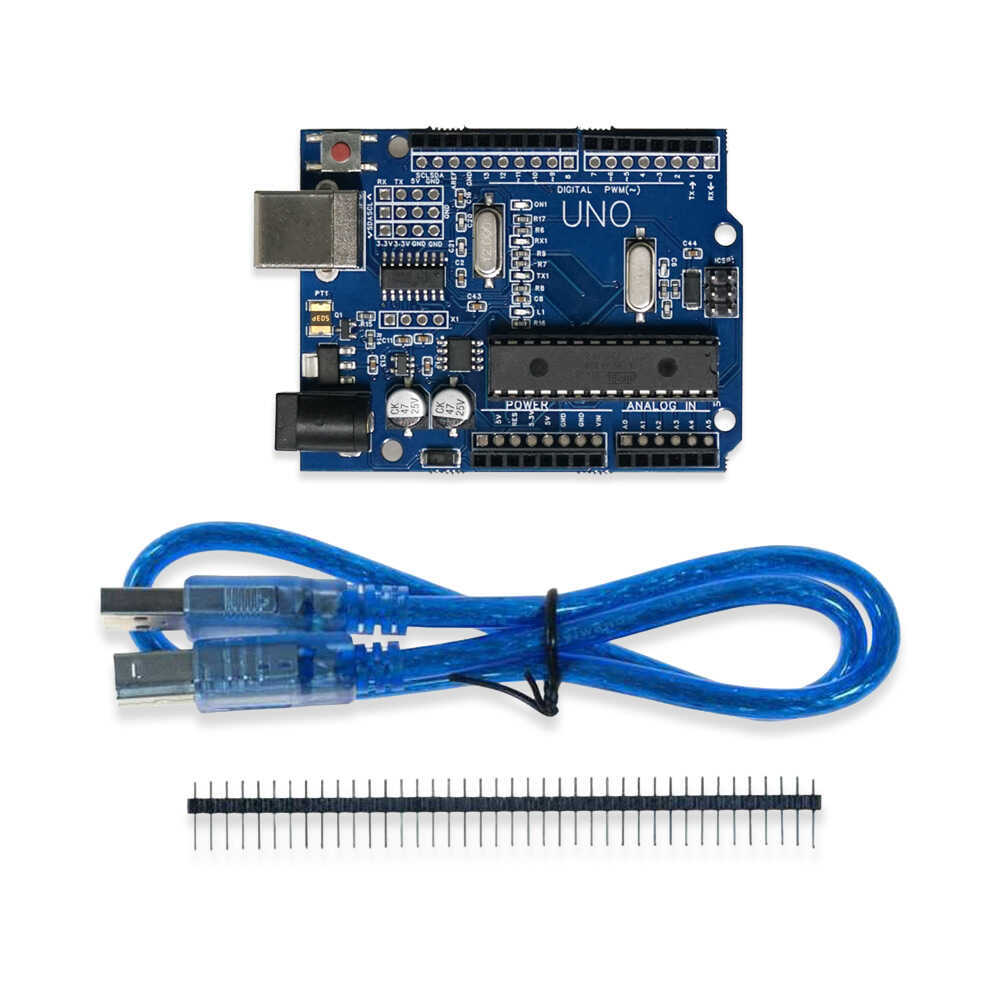

Arduino UNO CH340G Klon Ürün İçeriği
Başka Nelere İhtiyacım Var?
Arduino ile proje geliştirmeye başlamak için çeşitli tamamlayıcı ürünlere ihtiyacınız olacaktır. Bunlardan en pratik kullanım sunanları, Arduino kartınızın üzerine kolay bir şekilde yerleştirerek motor sürme, haberleşme modülleri ile bağlantı kurma gibi işlevleri yapabileceğiniz shield kartlarıdır. Bunun yanı sıra kendi devrelerinizi kurmak isterseniz breadboard, jumper kablo gibi ek malzemelere de ihtiyacınız olacaktır. Tüm bu ihtiyaçlarınızı tek seferde çözmek adına Arduino seti de tercih edebilirsiniz.
Arduino Satın Alırken Arduino Setlerini Tercih Edebilirsiniz. Neden?
Bir Arduino kartı satın aldığınızda ekstradan bir donanım kullanmadan yapabileceğiniz tek proje, kart üzerindeki LED'i farklı sürelerde yakıp söndürmek olacaktır. Eğer Arduino programlamaya yeni başlıyorsanız, sizler için hazırlamış olduğumuz her bütçeye uygun Arduino Set Fiyatlarını inceleyebilirsiniz. Setler içerisinde yer alan kitap veya kitapçıklardan faydalanarak birçok hazır proje, örnek kod ve uygulama örneğine kolayca ulaşabilirsiniz.
Klon Arduino Uno ile Orjinal Arasında Özellik ve Fiyat Farkları Nelerdir?
Arduino açık kaynaklı bir donanım olduğu için, tüm devre şemaları ve baskı devre modelleri hazır olarak sunulmaktadır. Bu sayede isteyen herkes Arduino kartını üretebilme olanağına sahiptir. Orijinal Arduino kartları İtalya’da üretilirken klon ürünler ise daha düşük üretim maliyetleri ile Çin’de üretilmektedir. Dolayısıyla klon Arduino modellerinin fiyatları, orjinallerine göre 5'te 1'i oranda daha ucuz olabilmektedir. Üzerlerinde kullanılan elektronik devre elemanları ve tüm işlevselliği orijinal kart ile aynıdır. Klon ürünlerin kullanımında herhangi bir problemle karşılaşmanız oldukça düşük bir olasılıktır.
Bu Arduino modeli üzerinde CH340 USB-seri dönüştürücü entegresi yer almaktadır. Windows veya Mac OS işletim sistemine sahip bir bilgisayar kullanıyorsanız, Arduino kartınızı kullanabilmeniz için bu entegreye ait sürücüleri yüklemeniz gereklidir. Sürücü yükleme rehberine buradan ulaşabilirsiniz.
Arduino kolayca öğrenmek için video derslerine buradan veya aşağıdaki videodan ulaşabilirsiniz:
Arduino ile çeşitli projeler yapmak isterseniz video içeriklerimize buradan veya aşağıdaki videodan ulaşabilirsiniz:
Arduino UNO gücünü USB üzerinden veya harici güç kaynağından alabilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi batarya da olabilir. Adaptör kart üzerindeki 2.1mm merkez-pozitif güç soketinden veya GND (-) ve Vin (+) pinleri üzerinden bağlanabilir.
Kartın çalışması için sürekli olarak USB'nin bağlı olması şart değildir. Kart sadece adaptör veya batarya ile çalıştırılabilir. Bu sayede kart bilgisayardan bağımsız olarak çalıştırılabilir.
Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme gerilimi 7-12V arasıdır. Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayıp 12V üstündeki değerlerde de aşırı ısınabilir.
UNO kartının üzerindeki mikrodenetleyicinin çalışma gerilimi 5V'dur. Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır.
Güç pinleri aşağıdaki gibidir:
Hafıza:
Atmega328P mikrokontrolcüsü 32 KB'lık flash belleğe sahiptir (0.5 KB kadarı bootloader tarafından kullanılmaktadır). 2 KB SRAM ve 1 KB EEPROM'u bulunmaktadır.
Giriş ve Çıkış:
UNO üzerindeki 14 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 6 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleride aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 20 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir:
Arduino UNO ile Atmega328 arasındaki pin haritalaması sayfayını inceleyebilirsiniz.
Haberleşme:
Arduino UNO'nun bilgisayarla, başka bir Arduino veya mikrodenetleyici ile haberleşmesi için bir kaç farklı seçenek vardır. Atmega328, 0 (RX) ve 1 (TX) pinleri üzerinden UART TTL (5V) seri haberleşme imkanı sunar. Kart üzerinde bulunan Atmega16u2 USB-seri dönüştürücü de bilgisayarda sanal bir seri port (COM portu) açarak Atmega328 ile bilgisayar arasında bir köprü kurar. Arduino IDE içerisinde yer alan seri monitör ile Arduino ile bilgisayar arasında metin temelli bilgilerin gönderilip alınmasını sağlar. USB-seri dönüştürücü ile bilgisayar arasında USB üzerinden haberleşme olduğu zaman kart üzerinde bulunan RX ve TX LED'leri yanacaktır.
UNO üzerinde donanımsal olarak bir adet seri port bulunmaktadır. Ancak SoftwareSerial kütüphanesi ile bu sayı yazılımsal olarak arttırılabilir.
Atmega328 aynı şekilde I2C ve SPI portlarıda sağlamaktadır. Arduino IDE içerisinde yer alan Wire kütüphanesi I2C kullanımını, SPI kütüphanesi de SPI haberleşmesini sağl
