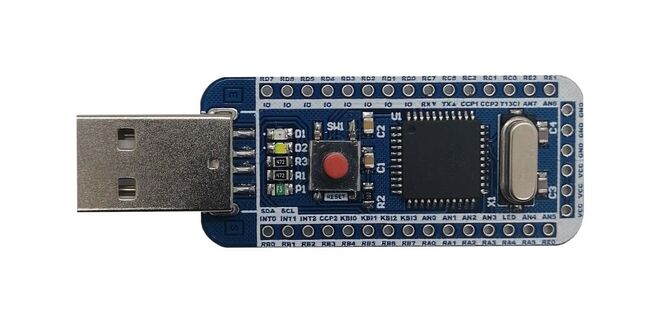

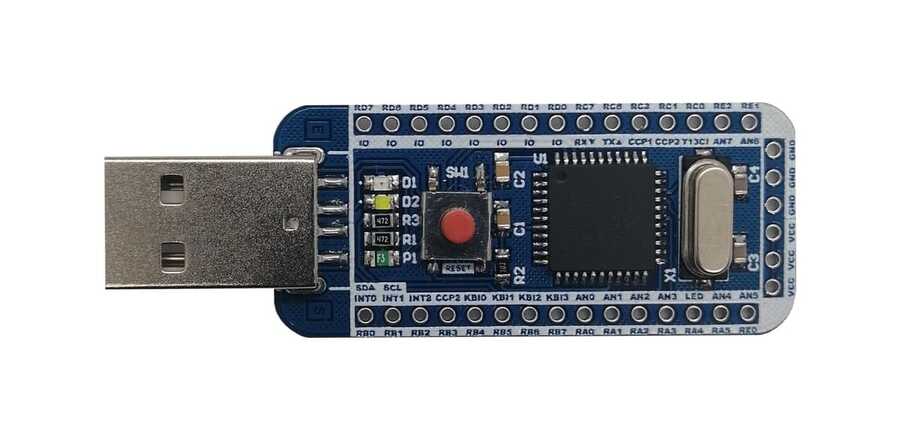

Trudyo PIC18F4550 Sistem Geliştirme Kartı

Trudyo PIC18F4550 Sistem Geliştirme Kartı

Trudyo PIC18F4550 tabanlı bir gömülü sistem geliştirme kartıdır. 30 dijtal giriş/çıkış pinine sahip geliştirme kartının 13 pini aynı zamanda analog giriş olarak kullanılabilmektedir. 48MHz çalışma frekansına sahip geliştirme kartı USB bağlantısı üzerinden harci bir programlayıcı olmaksızın programlanabilir ve çalıştırılabilir.

Neden Trudyo ?

• Uygun fiyatlı.
• Kullanımı ve programlaması kolay.
• Taşıma kolaylığı sunar.
• Harici donanım gerektirmez.
• Yüksek çalışma hızına sahiptir.
• Endüstriyel proje geliştirmeye uygun.
• Kısa-devre koruması sayesinde bilgisayarınızı ve kendisin korur.


Trudyo ile Neler Yapabilirim ?

İster hobi uygulamaları ister endüstriyel bir ürünü trudyo geliştirme kartı ile gerçekleştirebilirsiniz. Trudyo geliştirme kartı üzerinde sadece gerekli donanımları barındırır. Bu sayede kendi ürünlerinizi tasarlarken bu temel üzerine ihtiyaçlarınıza göre eklemeler yaparak dilediğiniz ürünü gerçekleştirebilirsiniz. Ayrıca gömülü sistem programlama deneyiminizi geliştirmek için sunduğumuz kaynaklardan faydalanabilirsiniz. Buna ek olarak mikroC’nin gelişmiş kütüphanesi ve sunmuş olduğu LibStock platformu üzerinden sayısız örnek uygulamayı inceleyebilir ve dilediğiniz her kaynağa ulaşabilirsiniz.

Nasıl Kullanırım ?

Trudyo geliştirme kartı mikroC PRO for PIC editörü ile birlikte kullanılmaktadır. C tabanlı olan bu editor ile kolaylıkla kod yazabilir ve editörün sunduğu birçok araçtan biri olan USB HID Bootloader ile trudyo geliştirme kartına kolayca yükleyebilirsiniz. Geliştirme kartınızı bilgisayarınıza takıp dakikalar içerisinde kodlamaya başlayabilirsiniz. Trudyo YouTube kanalında yayınlanan  eğitimlerden faydalanarak kendi projelerinizi tasarlayabilirsiniz.

Trudyo PIC18F4550 Sistem Geliştirme Kartı Teknik Özellikleri:

• Mikrodenetleyici: PIC18F4550
• Çalışma Gerilimi: 5V/DC
• Önerilen Giriş Gerilimi: 2.5-5V/DC
• Dijital Giriş/Çıkış Pinleri: 35 Pin (30 Pin Kullanılabilir.)
• Analog Giriş Pinleri: 13 Pin (10 Bit)
• SPP: VAR
• SPI: VAR
• I2C: VAR
• EUSART: 1
• Karşılaştırıcı: 2
• Timer 8 Bit: 1
• Timer 16 Bit: 3
• USB 2.0
• Pin Başına DC Akım: 25mA
• Flash Bellek: 32KB
• SRAM: 2KB
• EEPROM: 256Byte
• Çalışma Hızı: 48MHz (20MHz Osilatör ve PLL ile Birlikte)
• Dahili Led: VAR (RA4)
• Kısa Devre Koruma: VAR (350mA)
• Uzunluk: 50mm
• Genişlik: 22mm
• Yükseklik: 12mm
• Ağırlık: 10gr

Pin Bağlantı Şeması:

Şematik Tasarım:

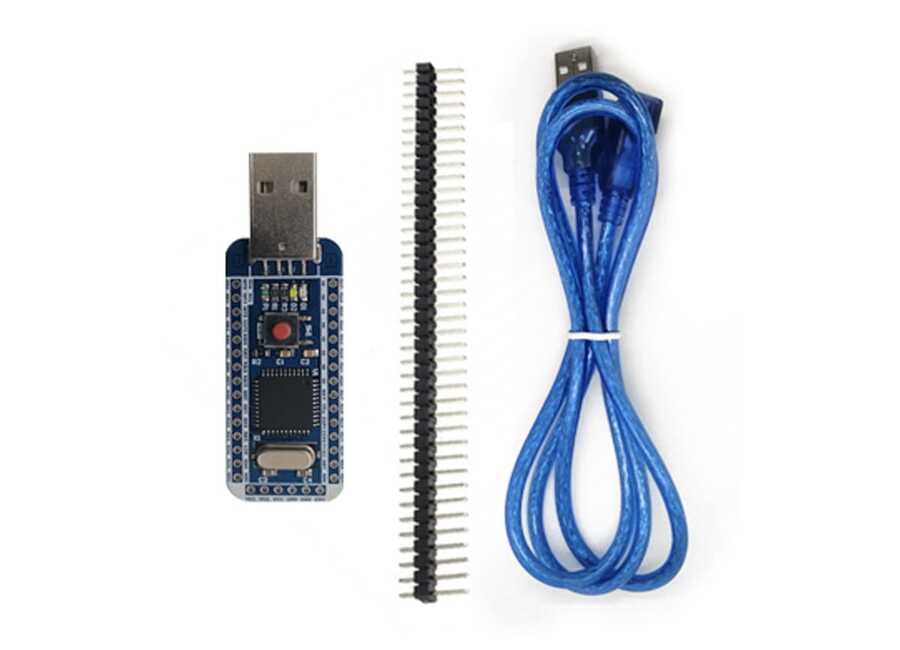

Paket İçeriği:

• Trudyo Geliştirme Kartı
• USB Veri Kablosu
