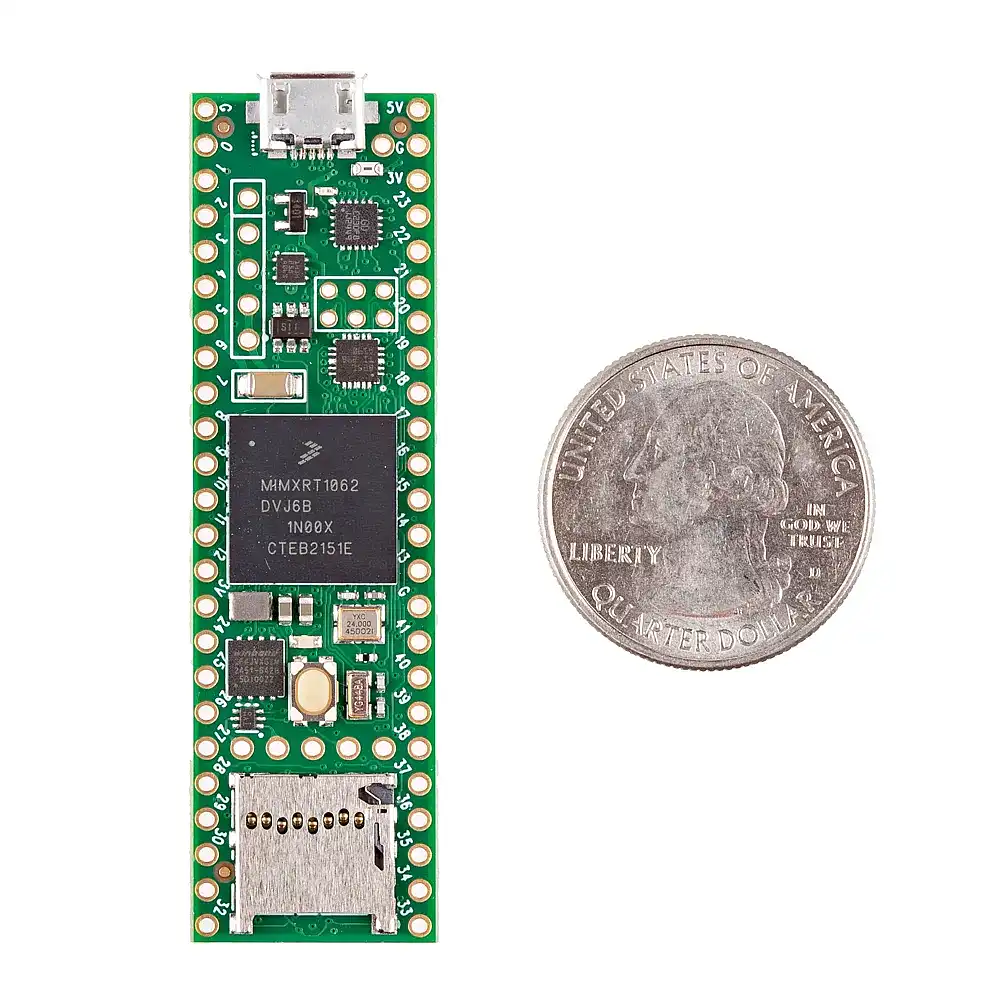

Teensy 4.1 Geliştirme Kartı

Marka
Sparkfun
Ürün Kodu
22051
Fiyat
: 1.553,66 TL + KDV
KDV Dahil Fiyat
: 1.864,40 TL
Havale Fiyatı : 1.808,47 TL %3  İndirim

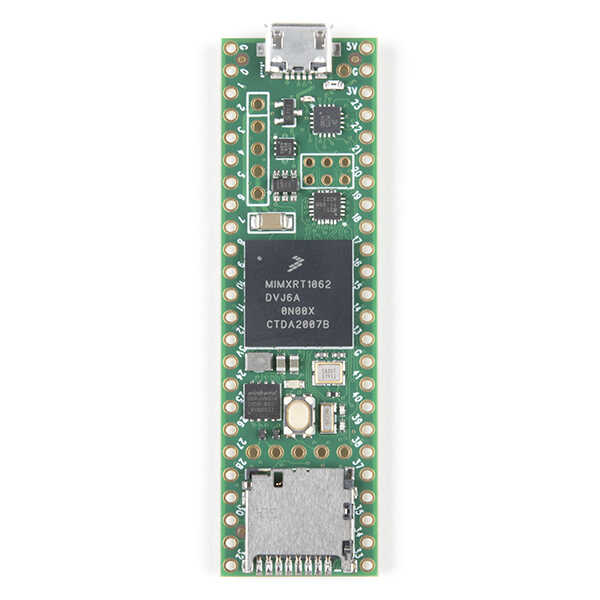

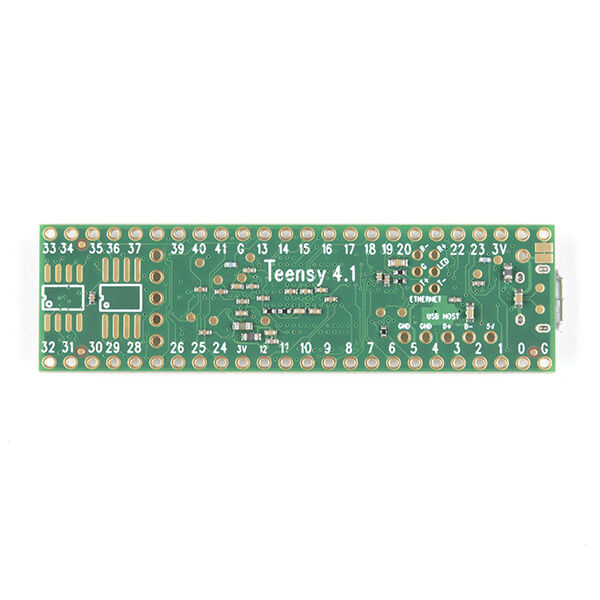

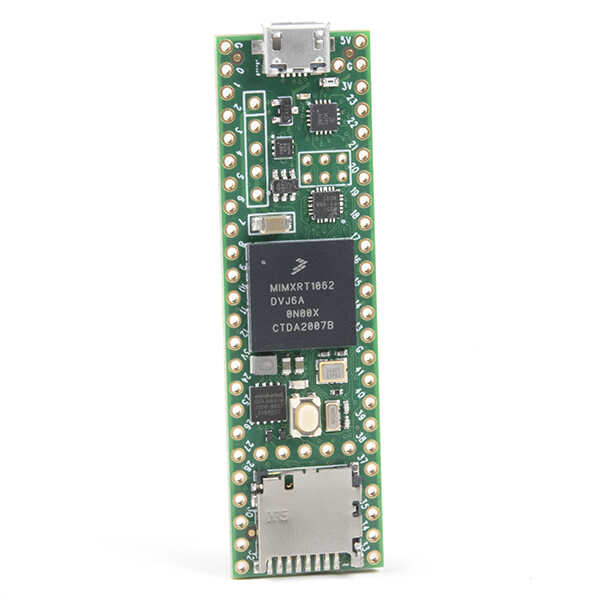

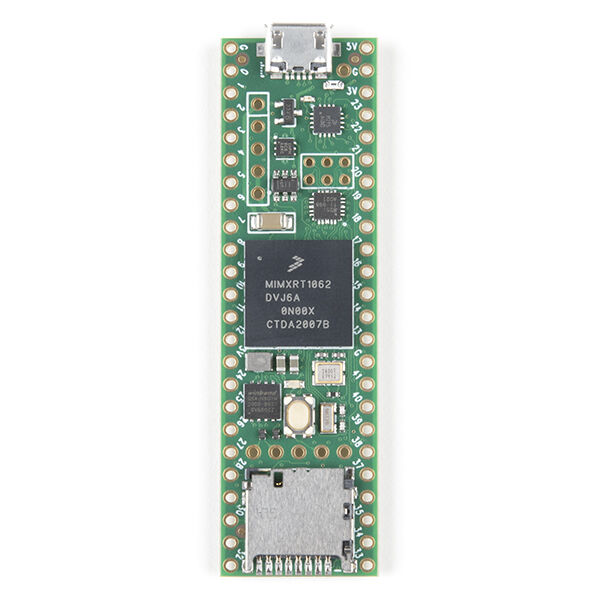

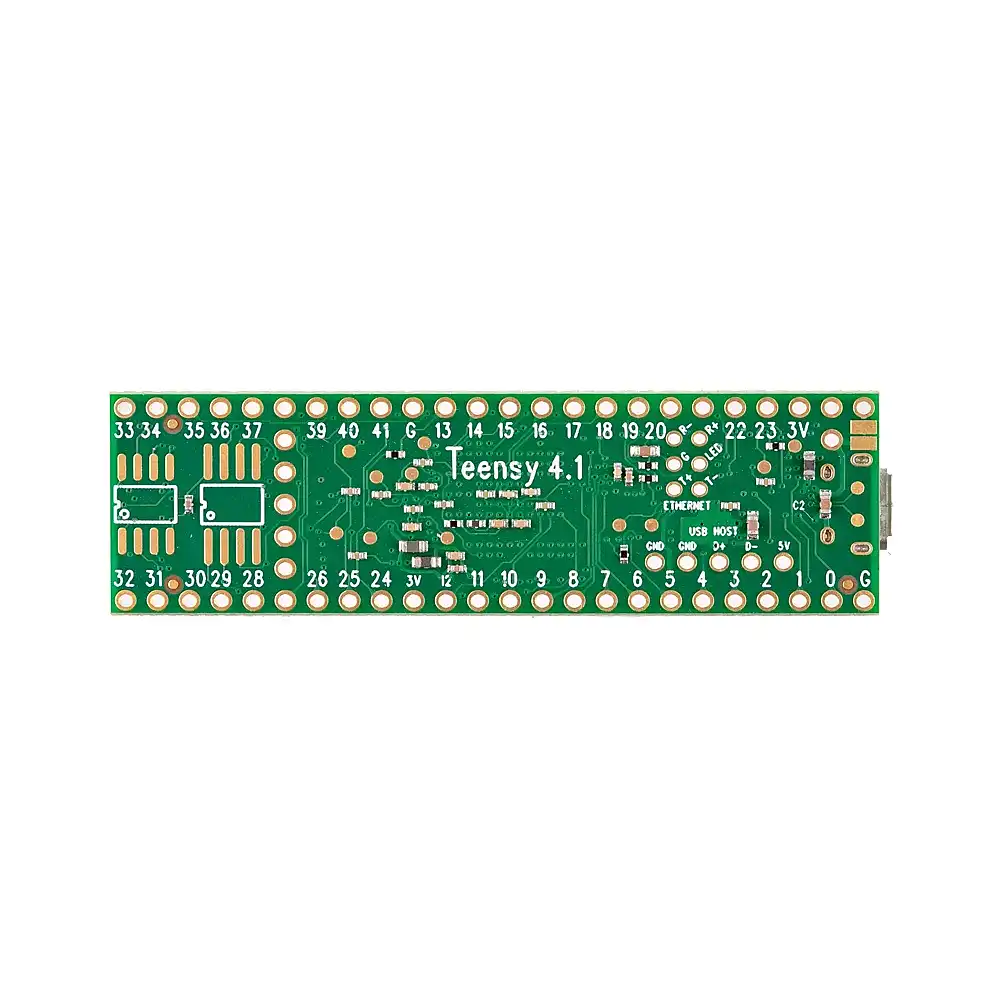

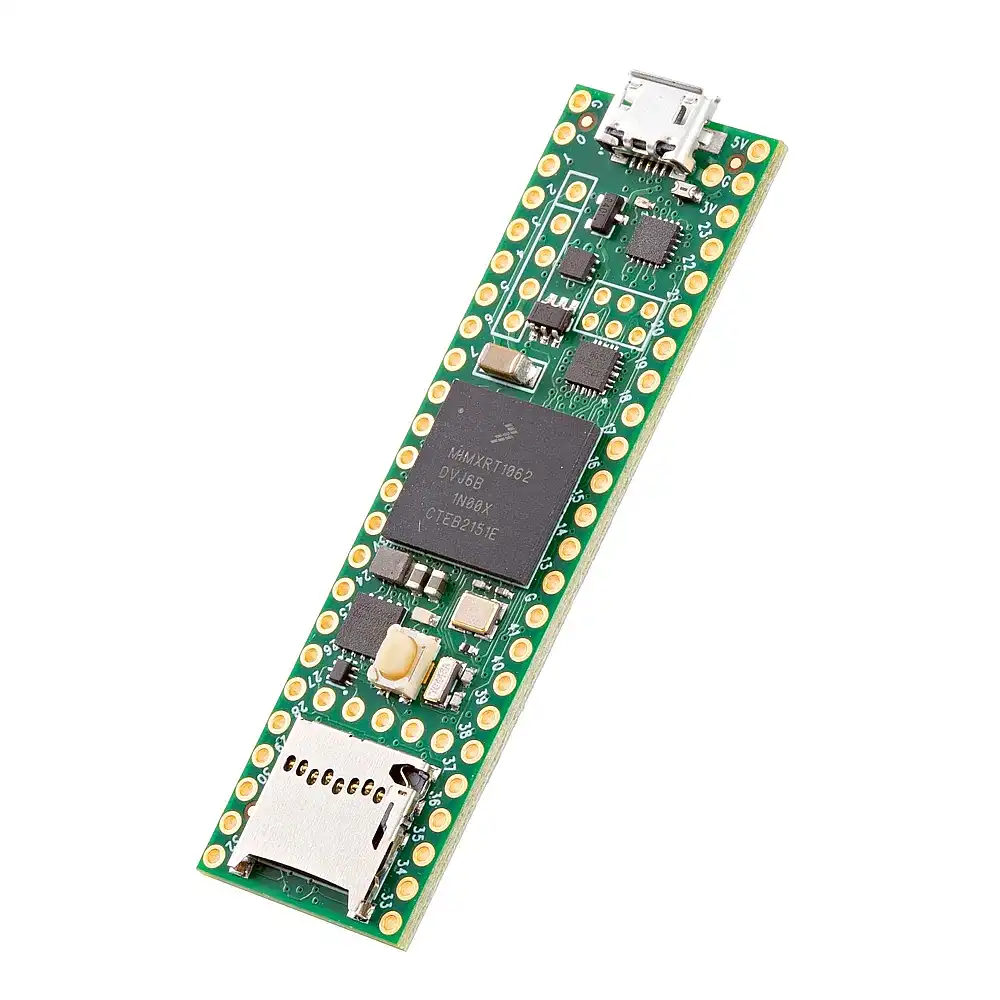

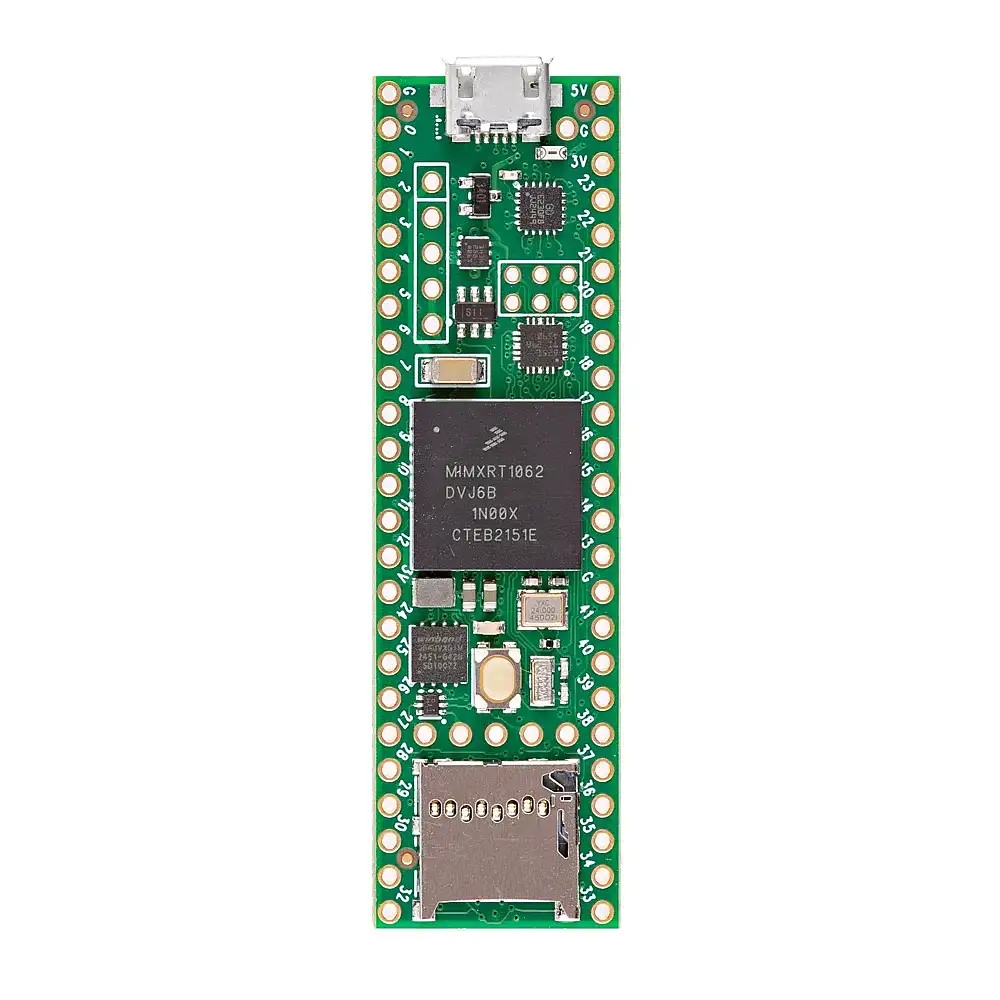

Teensy 4.1 Geliştirme Kartı

Teensy 4.1, 600 MHz'de bir ARM Cortex-M7 işlemci, bir NXP iMXRT1062 çip, 4.0'dan dört kat daha büyük flash bellek ve isteğe bağlı olarak daha fazla bellek eklemek için iki yeni konum içeren şaşırtıcı derecede popüler geliştirme platformunun en yeni sürümüdür. Teensy 4.1, Teensy 3.6 (2,4 inç x 0,7 inç) ile aynı boyut ve şekle sahiptir ve bir ethernet PHY, SD kart soketi ve USB ana bilgisayar bağlantı noktası dahil olmak üzere daha fazla G/Ç yeteneği sağlar.


600 MHz'de çalışırken, Teensy 4.1 yaklaşık 100mA akım tüketir ve dinamik saat ölçekleme için destek sağlar. Saat hızını değiştirmenin yanlış baud hızlarına ve diğer sorunlara neden olduğu geleneksel mikrodenetleyicilerin aksine, Teensy 4.1 donanımı ve Teensyduino'nun Arduino zamanlama işlevlerine yönelik yazılım desteği, dinamik olarak hız değişikliklerine izin verecek şekilde tasarlanmıştır. Seri baud hızları, ses akışı örnekleme hızları ve delay() ve millis() gibi Arduino işlevleri ve IntervalTimer ve elapsedMillis gibi Teensyduino uzantıları, CPU hız değiştirirken düzgün çalışmaya devam eder. Teensy 4.1 ayrıca bir güç kapatma özelliği sağlar. Açma/Kapama pimine bir düğme bağlayarak, 3,3 V güç kaynağı, düğme beş saniye basılı tutularak tamamen devre dışı bırakılabilir ve düğmeye kısa bir süre basılarak tekrar açılabilir. VBAT'a bir madeni para pili bağlıysa, Teensy 4.1'in RTC'si güç kapalıyken de tarih ve saati takip etmeye devam eder. Teensy 4.1 ayrıca 600 MHz'in çok ötesinde hız aşırtmalı!



ARM Cortex-M7, birçok güçlü CPU özelliğini gerçek bir gerçek zamanlı mikrodenetleyici platformuna getirir. Cortex-M7 çift çıkışlı bir süper ölçekleyici işlemcidir, yani M7 her saat döngüsünde 600 MHz'de iki talimat yürütebilir! Tabii ki, ikisini aynı anda yürütmek, derleyici sipariş talimatlarına ve kayıtlarına bağlıdır. İlk kıyaslamalar, Arduino tarafından derlenen C++ kodunun, tamsayılar ve işaretçiler kullanarak sayısal olarak yoğun işler gerçekleştirirken, zamanın yaklaşık %40 ila %50'sinde iki yönergeye ulaşma eğiliminde olduğunu göstermiştir. Cortex-M7, şube tahminini kullanan ilk ARM mikrodenetleyicisidir. M4'te, döngüler ve çoğu şubeye sahip diğer kodlar üç saat döngüsü alır. M7 ile, bir döngü birkaç kez yürütüldükten sonra, dallanma tahmini bu ek yükü kaldırarak dal komutunun yalnızca tek bir saat döngüsünde çalışmasına izin verir.

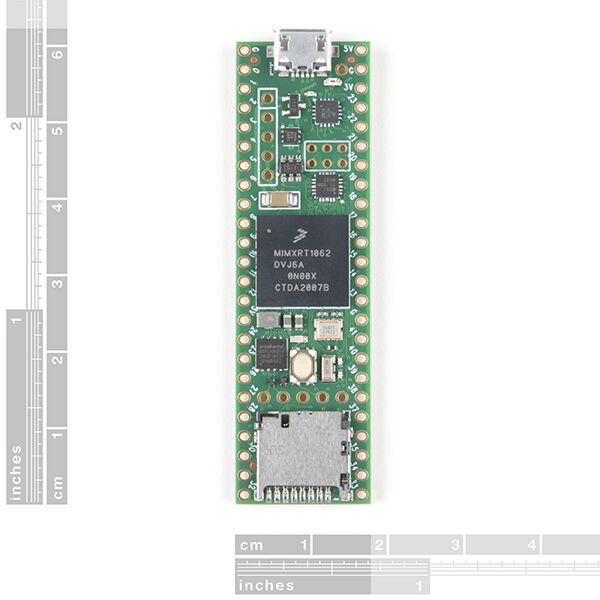

Teensy 4.1 Geliştirme Kartı Ölçüleri:





Sıkı Bağlantılı Bellek, Cortex-M7'nin bir çift 64 bit geniş veri yolu kullanarak belleğe hızlı tek döngü erişimine olanak tanıyan özel bir özelliktir. ITCM veri yolu, talimatları getirmek için 64 bitlik bir yol sağlar. DTCM veri yolu aslında bir çift 32 bit yoldur ve M7'nin aynı döngüde iki adede kadar ayrı bellek erişimi gerçekleştirmesine izin verir. Bu son derece yüksek hızlı veri yolları, diğer bellek ve çevre birimlerine erişen M7'nin ana AXI veri yolundan ayrıdır. 512 belleğe sıkı bağlı bellek olarak erişilebilir. Teensyduino, optimize edilmiş varsayılanı geçersiz kılmak için fazladan anahtar sözcükler eklemediğiniz sürece Arduino çizim kodunuzu otomatik olarak ITCM'ye ve tüm malloc olmayan bellek kullanımını hızlı DTCM'ye tahsis eder. Sıkıca bağlı veri yollarında erişilmeyen bellek, çevre birimleri tarafından DMA erişimi için optimize edilmiştir. M7'nin bellek erişiminin büyük bir kısmı birbirine sıkıca bağlı iki veri yolu üzerinde yapıldığından,




Teensy 4.1'in Cortex-M7 işlemcisi, hem 64 bit "double" hem de 32 bit "float" destekleyen bir kayan nokta birimi (FPU) içerir. M4'ün Teensy 3.5 ve 3.6 üzerindeki FPU'su ve ayrıca Atmel SAMD51 yongaları ile yalnızca 32 bit kayan nokta donanım hızlandırmalı. log(), sin(), cos() gibi double, double fonksiyonların herhangi bir kullanımı, matematik uygulanan yavaş yazılım anlamına gelir. Teensy 4.1, tüm bunları FPU donanımıyla yürütür.




Teensy 4.1 Geliştirme Kartı Teknik Özellikleri:


  • 600MHz'de ARM Cortex-M7
  • 1024K RAM (512K sıkı bir şekilde birleştirilmiştir)
  • 8 Mbyte Flash (64K, kurtarma ve EEPROM emülasyonu için ayrılmıştır)
  • USB Ana Bilgisayar Bağlantı Noktası
  • 2 çip Artı Program Belleği
  • Toplam 55 G/Ç Pimi
  • 3 CAN Veriyolu (CAN FD ile 1)
  • 2 I 2 S Dijital Ses
  • 1 S/PDIF Dijital Ses
  • 1 SDIO (4 bit) yerel SD
  • 3 SPI, tümü 16 kelimelik FIFO ile
  • 7 Alt SMT Pad Sinyali
  • 8 seri port
  • 32 genel amaçlı DMA kanalı
  • 35 PWM pimi
  • 42 Breadboard Dostu G/Ç
  • 18 analog giriş
  • Kriptografik Hızlandırma
  • Rastgele numara üreticisi
  • tarih/saat için RTC
  • Programlanabilir FlexIO
  • Piksel İşleme Ardışık Düzeni
  • Çevresel çapraz tetikleme
  • 10 / 100 Mbit DP83825 PHY (6 pin)
  • microSD Kart Soketi
  • Güç Açma/Kapama yönetimi
