RepRap Ramps 1.6 3D Printer Kontrol Kartı

RepRap Ramps 1.6 3D Printer Kontrol Kartı

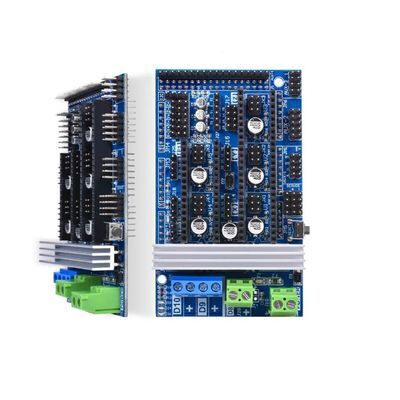

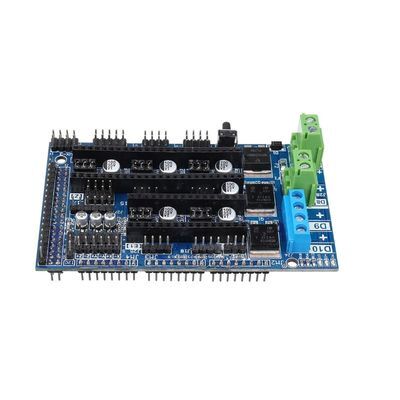

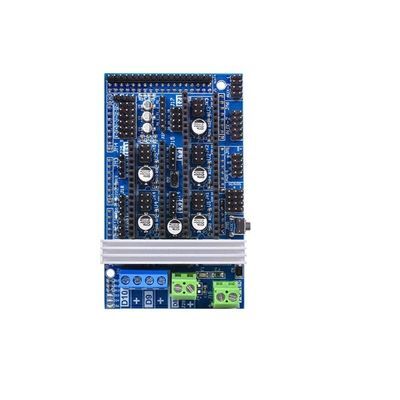

RepRap Ramps 1.6 3D Printer Kontrol Kartı; 3D yazıcılarda oldukça sık kullanılan bir kontrol kartıdır. Arduino® Mega 2560 R3 modeli veya benzer pin dizilimine sahip birçok kart ile beraber kullanılabilir olan Ramps 1.6; shield yapısı sayesinde Arduino® Mega'nın direk olarak üzerine oturtularak kullanılabilir.

Kendi 3D yazıcınızı yapmak veya var olan 3D yazıcınızın kontrol kartını değiştirmek istiyorsanız bu kartı rahatlıkla kullanabilirsiniz. Açık kaynak donanımına sahip olan Ramps bu özelliği ile birçok kullancıya ulaşmıştır ve bu sebeple kart oldukça geliştirilmiştir.

Reprap, Mendel ve Prusa uyumlu olan Ramps, 5 adet step motorun kontrolüne imkan vermektedir.

Ürün üzerine 5 adet A6988 motor sürücü kartı takılarak uygun step motorların kontrolleri sağlanabilir. Motor sürücüler ürün paketine dahil değildir. X ekseni için 1, Y ekseni için 1, Z ekseni için 2 motor desteği sunan Ramps, 2 tane de Extruder için step motor desteğini sunmaktadır. Bu özelliklere ek olarak yine 3 adet ısıtıcı çıkışı ve 3 adet de limit-switch girişi yer almaktadır. Ayrıca Ramps ile uyumlu LCD ekran girişi de yine ürün üzerinde yer alan konnektörden sağlanmaktadır.

Not: Ürün tedarik sürecine bağlı olarak "Kırmızı", "Yeşil" veya "Mavi" renkte gelebilmektedir.

 RepRap Ramps 1.6 3D Printer Kontrol Kartı Teknik Özellikleri:

• Farklı aksesuarları kontrol etmek için genişletilebilir altyapı,
• Isıtıcı ve Fan için 3 Mosfet Çıkışı,
• 3 Termistör Çıkışı
• Yüksek güvenlik ve korumaya ek 5A'lik sigorta
• 11A'lik Isı tablası sigortası
• 5 A6988 Step Motor Sürücü Kartı Desteği
• Dişi Headerlar sayesinde sürücüler kolayca takılıp, çıkarılabilir.
• Gelecekteki kullanımlar için bırakılmış I2C ve SPI pinleri
• Tüm mosfetler çok yönlü kullanım için PWM çıkışlarına bağlanmıştır. Erkek headerlar sayesinde limit switch, motor ve LED bağlantıları kolaylıkla yapılabilinmektedir. Bu konnektörler 3A'e kadar dayanabilecek şekildedir.
• Dahili SD kart yuvası ürün üzerinde bulunmamaktadır ancak SD kart modülleri karta bağlanabilir.
• Isıtıcı çıkışları aktif edildiğinde LED'ler yanacaktır.
• Prusa Mendel modelinde Z ekseni için iki motor bağlayabilme özelliği bulunmaktadır.

Birlikte Kullanılabilecek Ürünler:

• Arduino Tabanlı Mega 2560 R3 Geliştirme Kartı
• Arduino Tabanlı MEGA 2560 R3 Geliştirme Kartı (CH340)
• RepRap Ramps 1.6 Uyumlu 128x66 Grafik LCD Ekran
• RepRap Ramps 1.6 Uyumlu 6x20 LCD Ekran
• Diğer 3D yazıcı parçaları

Doküman / Yararlı Linkler:

• Kart hakkında detaylı bilgi ve ürün sayfası için tıklayınız.
• Marlin 3D Printer Yazılımı
