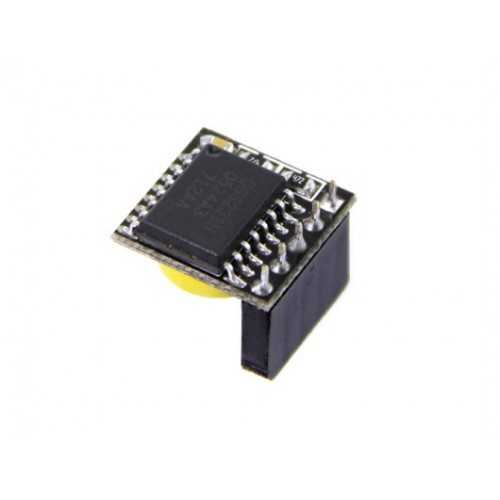

Bu ürün, bir Super Capacitor RTC (Gerçek Zaman Saat) modülü olup Raspberry Pi için özel üretilmiştir ama aynı zamanda Arduino ile birlikte de kullanılabilir. Raspberry Pi GPIO pinlerine oturur ve başka bir bağlantıya ihyiyaç duymaz. Özellikler:

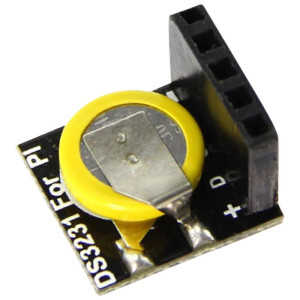

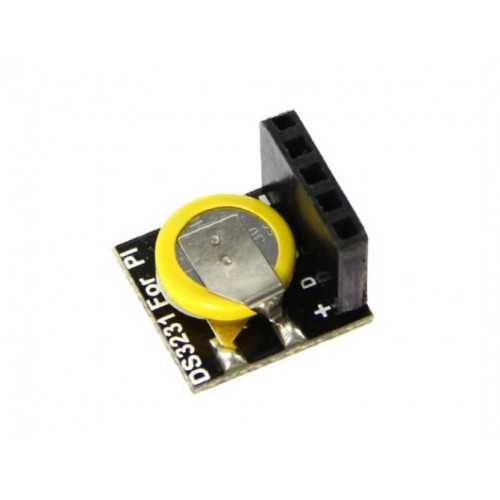

0.22F Super Capacitor
Oldukça Küçük
3.3V ~5V arası çalışmaktadır.
Raspberry Pi ve Arduino ile uyumlu
Raspberry Pi B/A+/B+/2/3 ile uyumlu
DS3231 RTC temelli
I2C hattı üzerinden haberleşir
Ölçüler: 14x16x12 mm
Ağırlık: 16g

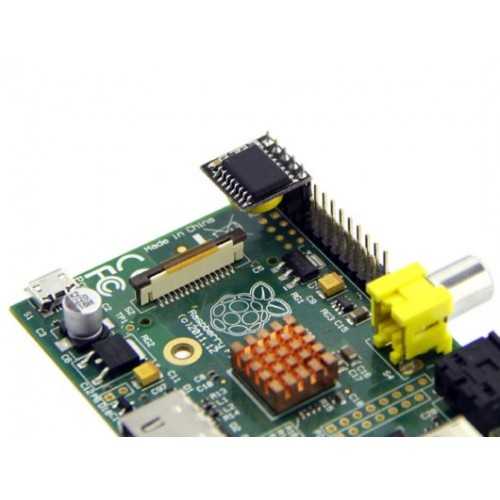

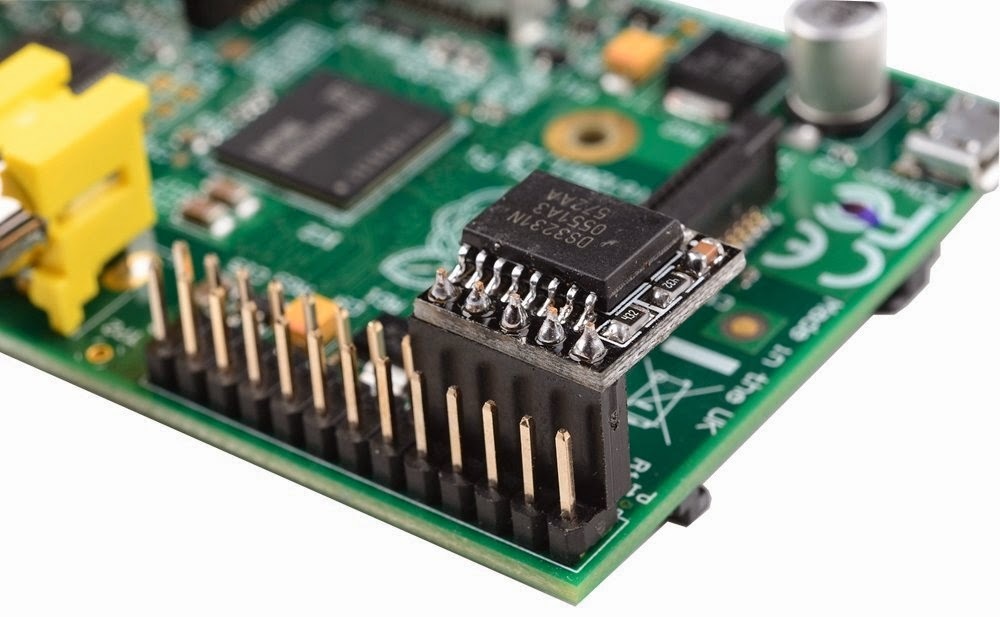

Pin Yapısı: RTC Kartı yukarıdaki resimde görüldüğü gibi Raspberry Pi üzerine doğrudan bağlanabilir. Eğer Arduino ile kullanılacaksa pin sırası aşağıdaki gibidir. 1.pinden itibaren (Kare şeklinde olan, dirençler tarafındaki): VCC (3.3V-5V)-SDA-SCL-NC (Boş Bırakılacak)-GND Dokümanlar:
TR
Pin Yapısı:
