MOC3023S-TA1 - SMD-6P

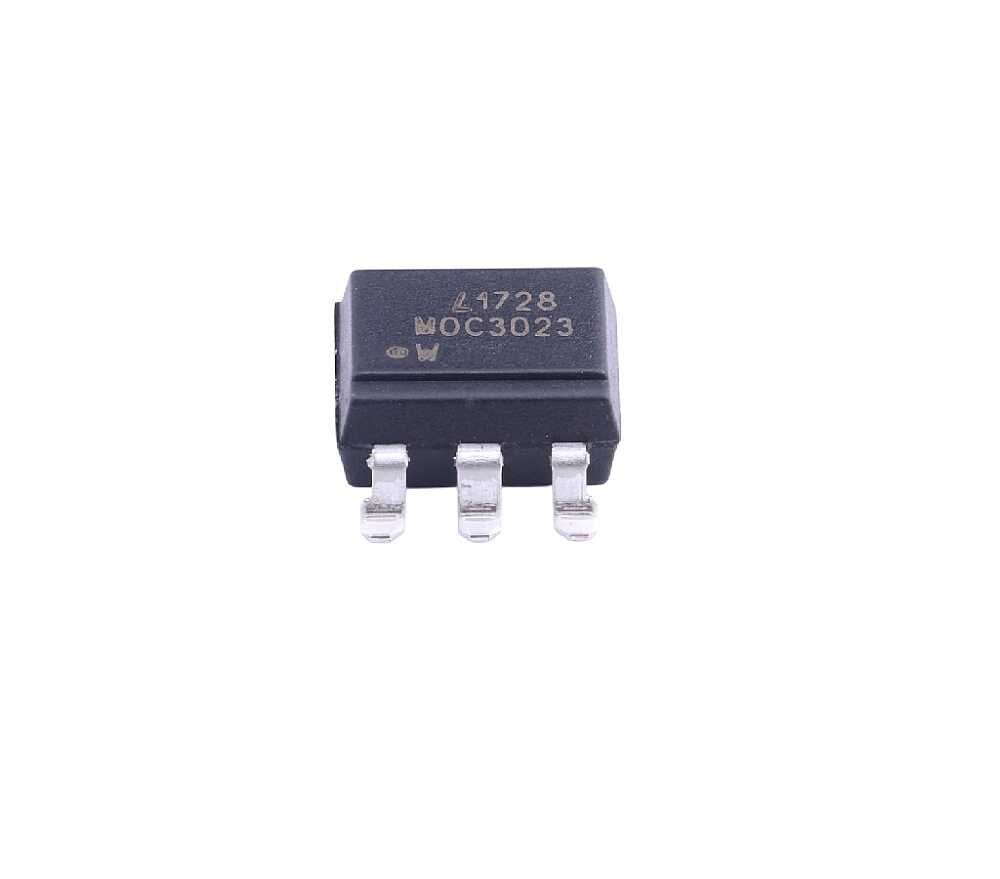

MOC3023S-TA1 Rastgele Fazlı (Random Phase) Triyak Sürücü Optokuplör Entegresi (SMD-6)

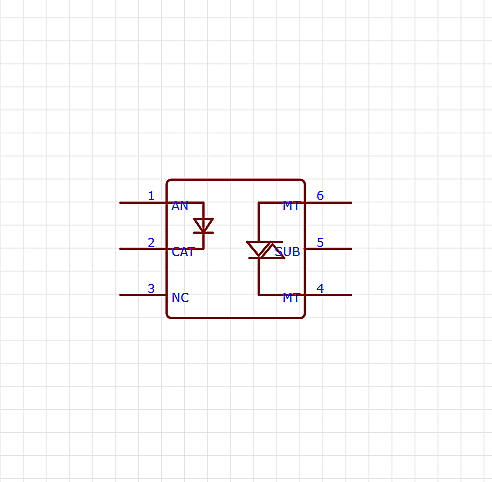

MOC3023S-TA1 Rastgele Fazlı Triyak Sürücü Optokuplör Entegresi, mikrodenetleyici veya düşük güçlü kontrol devreleri ile 220V AC şebeke voltajıyla çalışan yüksek güçlü Triyak (TRIAC) elemanları arasında galvanik izolasyon ve tetikleme sağlamak için tasarlanmış izolatör entegresidir. Lite-On, ON Semiconductor ve Fairchild standartlarına uygun olarak üretilen bu entegre, dahili bir GaAs kızılötesi LED ile ışıkla tetiklenen bir silikon bilateral anahtardan (Opto-TRIAC) oluşur.

Entegre, MOC3021 serisine göre çok daha hassas olan ultra düşük LED tetikleme akımı (IFT = 5 mA) ile öne çıkar. Bu sayede mikrodenetleyici pinlerinden (Arduino, ESP32, STM32 vb.) harici bir sürücü transistöre ihtiyaç duymadan doğrudan tetiklenebilir. Rastgele Fazlı (Random Phase / Non-Zero Crossing) mimarisi sayesinde AC voltaj sinyalinin sıfır geçiş noktasını beklemeden anında iletime geçer. Bu özellik; AC motor hız kontrolü, lamba dimmer (ışık şiddeti ayarı) devreleri ve hassas faz açısı kontrolü gerektiren ısıtıcı sistemleri için idealdir.

Öne Çıkan Özellikler:

• Ultra Düşük Tetikleme Akımı (IFT = 5 mA): Mikrodenetleyici (MCU) pinlerinden doğrudan sürülmeye uygun hassas giriş katı.
• Rastgele Fazlı (Random Phase) Tetikleme: AC voltaj dalgasının istenilen herhangi bir anında (faz açısı kontrolü ile) iletime geçebilme yeteneği.
• Yüksek Elektriksel İzolasyon (5000 Vrms): Hassas mantık devrelerini 220V AC şebeke geriliminden tam izole etme.
• 400V Tepe Kapama Gerilimi (VDRM): 115V ve 230V AC şebeke hatlarında harici güç Triyak'larını emniyetle sürebilme.
• Dimmer ve Hız Kontrol Uyumlu: AC yüklerde hassas güç ve hız ayarı yapmaya olanak sağlayan anlık tetikleme yapısı.
• Kompakt SMD-6 Kılıf: Otomatik montaj hatlarına uygun yüzey montaj (Gull Wing) kılıf tasarımı.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet MOC3023S-TA1 Random Phase Triak Sürücü Optokuplör - SMD-6
