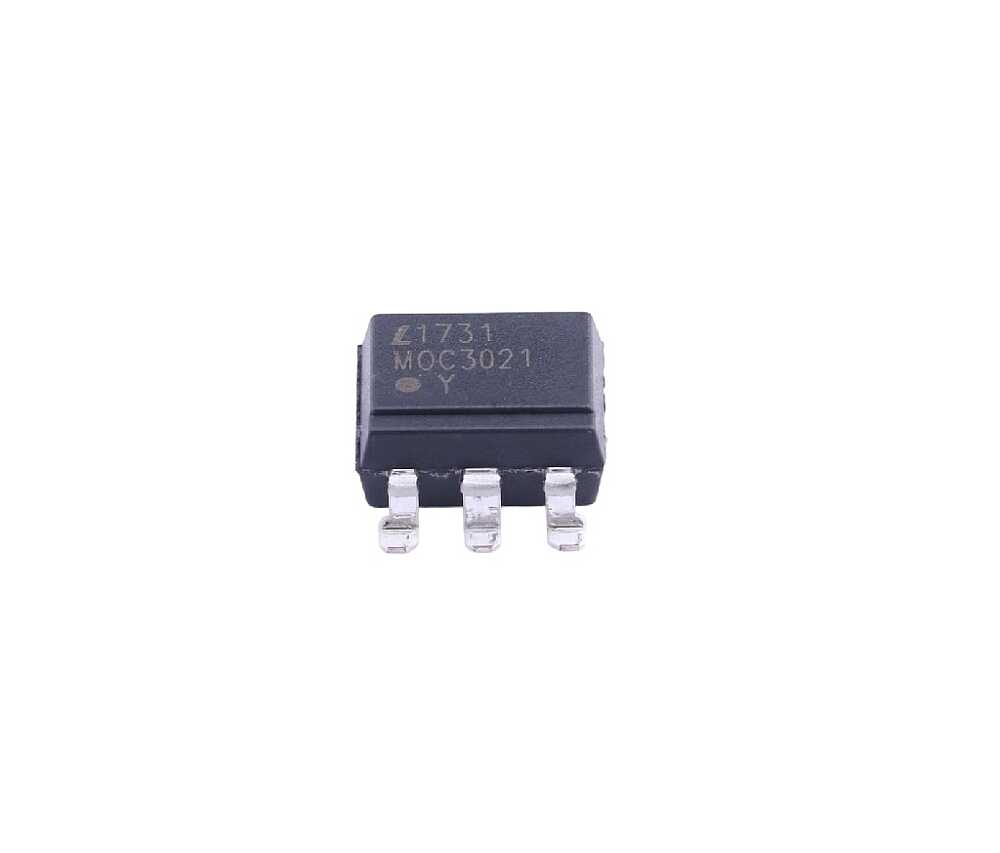

MOC3021S-TA1 - SMD-6P

MOC3021S-TA1 Rastgele Fazlı (Random Phase) Triyak Sürücü Optokuplör Entegresi (SMD-6)

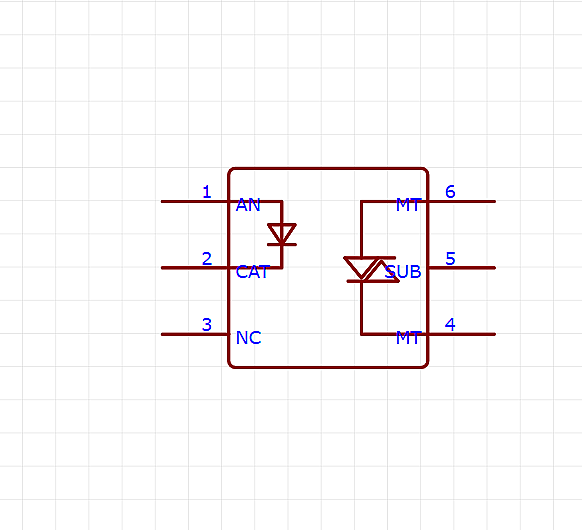

MOC3021S-TA1 Rastgele Fazlı Triyak Sürücü Optokuplör Entegresi, mikrodenetleyici veya düşük güçlü kontrol devreleri ile 220V AC şebeke voltajıyla çalışan yüksek güçlü Triyak (TRIAC) elemanları arasında galvanik izolasyon ve tetikleme sağlamak için tasarlanmış izolatör entegresidir. Lite-On, ON Semiconductor ve Fairchild standartlarına uygun olarak üretilen bu entegre, dahili bir GaAs kızılötesi LED ile ışıkla tetiklenen bir silikon bilateral anahtardan (Opto-TRIAC) oluşur.

Entegre, Rastgele Fazlı (Random Phase / Non-Zero Crossing) mimariye sahiptir. Bu sayede AC sinyalin sıfır geçiş noktasını beklemeden, giriş LED'i tetiklendiği an çıkışındaki Triyak'ı iletime geçirir. Bu özellik; AC motor hız kontrolü, lamba dimmer (ışık şiddeti ayarı) devreleri ve hassas faz açısı kontrolü gerektiren ısıtıcı sistemleri için idealdir. 5000 Vrms yüksek izolasyon gerilimi ve SMD-6 kılıf yapısı ile yüksek gerilim hatlarında güvenli çalışma sunar.

Öne Çıkan Özellikler:

• Rastgele Fazlı (Random Phase) Tetikleme: AC voltaj dalgasının istenilen herhangi bir anında (faz açısı kontrolü ile) iletime geçebilme yeteneği.
• Yüksek Elektriksel İzolasyon (5000 Vrms): Hassas mantık devrelerini (Arduino, STM32, ESP32) 220V AC şebeke geriliminden tam izole etme.
• 400V Tepe Kapama Gerilimi (VDRM): 115V ve 230V AC şebeke hatlarında harici güç Triyak'larını emniyetle sürebilme.
• Dimmer ve Hız Kontrol Uyumlu: AC yüklerde hassas güç ve hız ayarı yapmaya olanak sağlayan anlık tetikleme yapısı.
• Düşük Tetikleme Akımı (IFT = 15 mA): Doğrudan mikrodenetleyici pinlerinden veya mantık kapılarından sürülebilme.
• Kompakt SMD-6 Kılıf: Otomatik montaj hatlarına uygun yüzey montaj (Gull Wing) kılıf tasarımı.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet MOC3021S-TA1 Random Phase Triak Sürücü Optokuplör - SMD-6
