MAX232EN - DIP16 - RS232 Çift Sürücü / Alıcı Entegresi

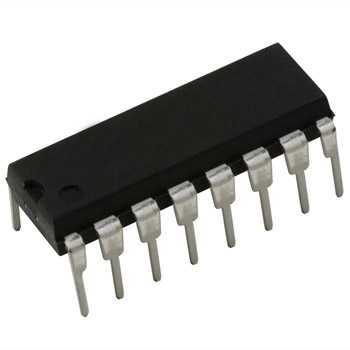

MAX232 Entegre DIP-16

MAX232, TTL ve RS-232 sinyalleri arasında dönüştürme işlemi yapan çift yönlü bir sürücü/alıcı entegresidir. Mikrodenetleyici tabanlı sistemlerde bilgisayar veya seri iletişim cihazlarıyla veri alışverişi yapmak için kullanılır. Dahili olarak iki adet sürücü (transmitter) ve iki adet alıcı (receiver) içerir. Bu sayede tek bir entegre ile tam çift yönlü (full-duplex) seri iletişim sağlanabilir. MAX232, dahili şarj pompası devresi sayesinde harici negatif gerilim kaynağına ihtiyaç duymadan ±10V seviyelerinde RS-232 çıkışı üretebilir.

MAX232 Entegre DIP-16 Teknik Özellikleri:

• İletişim türü: TTL ↔ RS-232 seviye dönüştürücü

• Çalışma gerilimi: 4.5V – 5.5V

• İçerik: 2 adet verici (Tx) ve 2 adet alıcı (Rx)

• Dahili şarj pompası devresi (harici negatif gerilim gerektirmez)

• Maksimum veri hızı: 120 kbps

• Çalışma sıcaklık aralığı: 0°C – 70°C

• Paket tipi: DIP-16

• Uygulamalar: Mikrodenetleyici - PC seri iletişimi, endüstriyel haberleşme sistemleri

Faydalı Dökümanlar:

• MAX232 Datasheet
