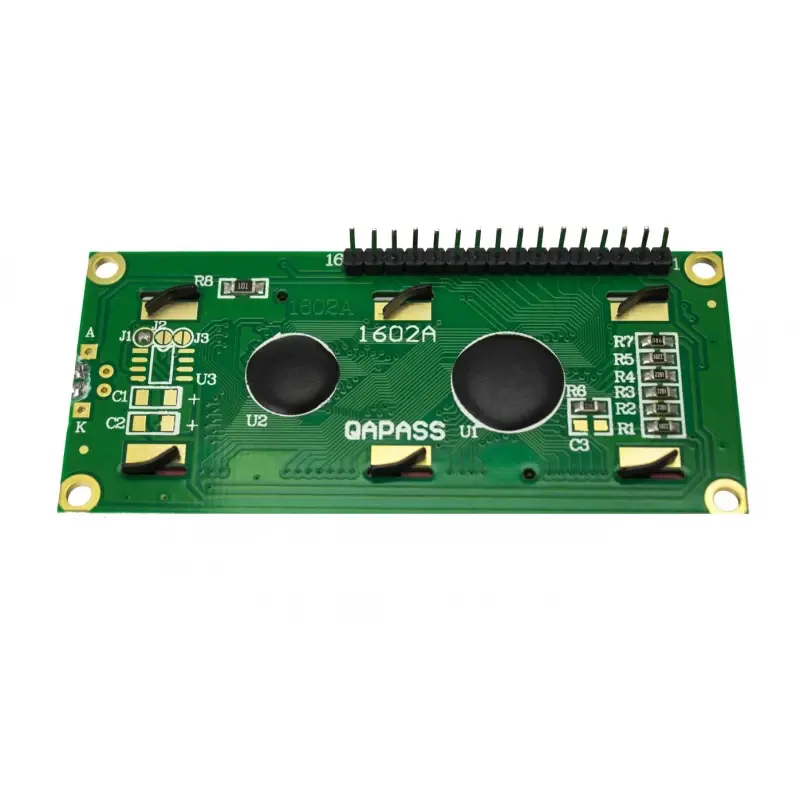

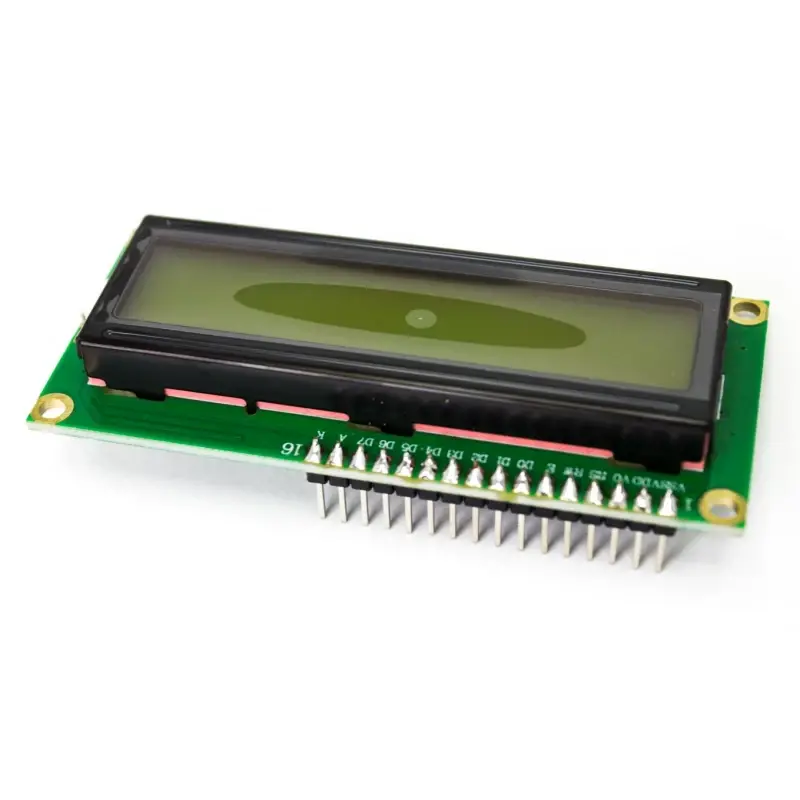

Header Lehimli 2x16 LCD Ekran - Yeşil Üzerine Siyah
Arduino ve diğer mikrokontrolcü projelerinizde kullanabileceğiniz kaliteli bir 16x2 (16 sütun, 2 satır) LCD ekrandır. Yeşil zemin üzerine siyah yazı rengine sahiptir. Arka LED aydınlatması mevcuttur. 5V gerilim ile çalışır. Dilediğiniz takdirde bu ekranı Karakter LCD I2C/IIC Dönüştürücü Kartı kullanarak seri arabirim üzerinden haberleşecek şekile dönüştürebilir, böylelikle projelerinizdeki pin sayısını azaltabilirsiniz. Özellikleri:
- +5V ile çalışmaktadır.
- Back Lighting özelliğine sahiptir.
- LCD arka fon ışığı olmadan 4mA akım çekmektedir.
- Boyutları 80x36x9.4mm'dir
- Çalışma sıcaklığı -20 ile +70 derece arasıdır.
Bacak Bağlantıları:
| LCD Pin |
Sembol |
Bağlantı |
| 1 |
Vss |
GND |
| 2 |
Vdd |
+5V |
| 3 |
Vo |
Kontrast ayarı |
| 4 |
RS |
Register seçme pini |
| 5 |
R/W |
Data read/write pini. |
| 6 |
E |
Enable pini |
| 7 |
DB0 |
Data Bus 0 |
| 8 |
DB1 |
Data Bus 1 |
| 9 |
DB2 |
Data Bus 2 |
| 10 |
DB3 |
Data Bus 3 |
| 11 |
DB4 |
Data Bus 4 |
| 12 |
DB5 |
Data Bus 5 |
| 13 |
DB6 |
Data Bus 6 |
| 14 |
DB7 |
Data Bus 7 |
| 15 |
A |
LED arka ışık anot (+5V) |
| 16 |
K |
LED arka ışık katot (GND) |
