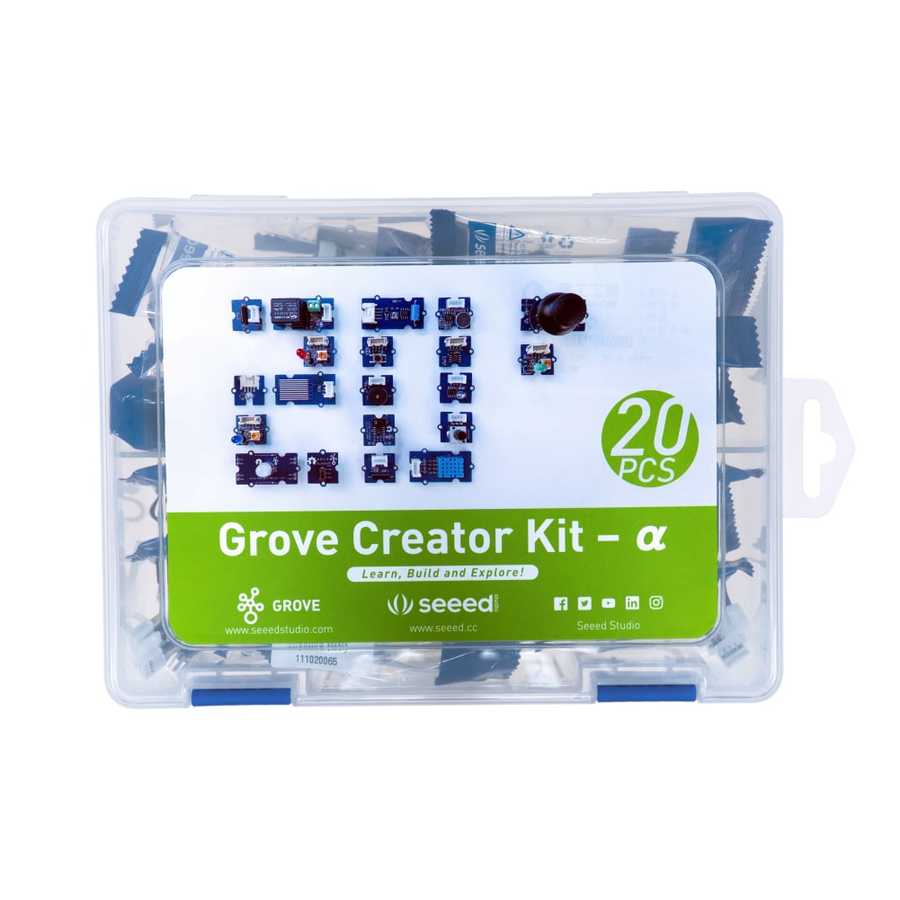

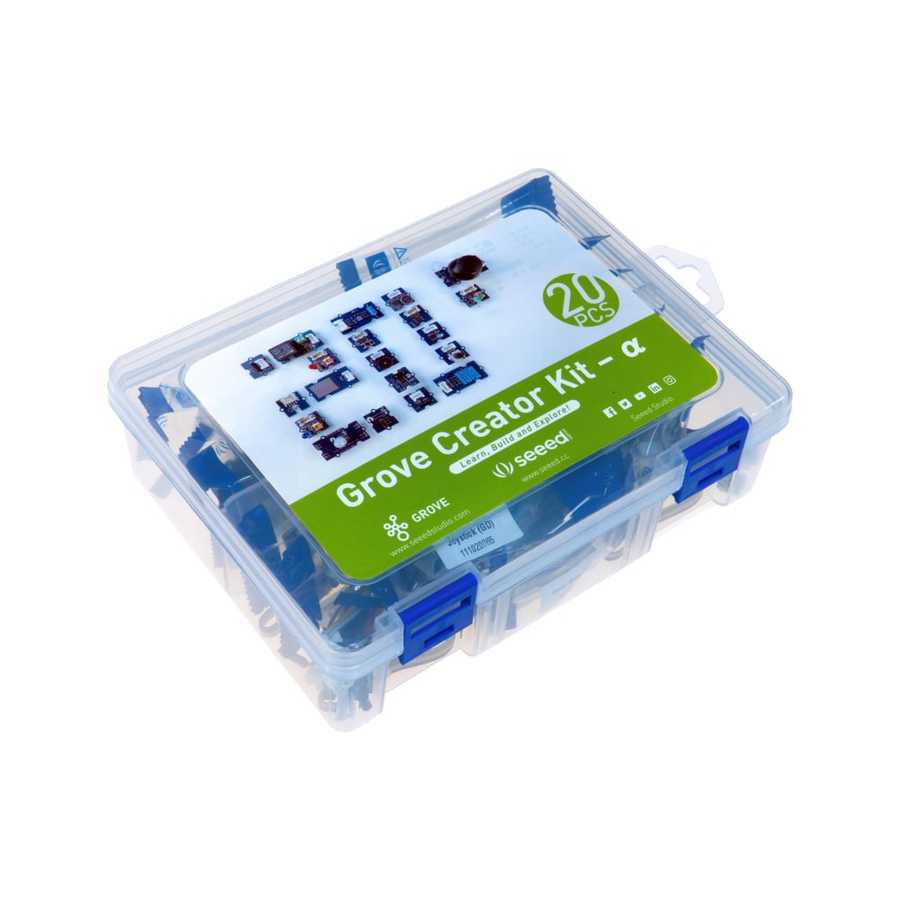

Notify me when its in stockGrove Geliştirme Seti - Alfa
Grove seti pratik şekilde proje devresi kurmaya yarayan Arduino bazlı geliştirme setidir. Konektör tipli bağlantılar sayesinde küçük yaştaki çocuklar için ideal bir set durumundadır. Devre kurmak için herhangi bir el aleti yada extra bir şeye ihtiyaç duyulmaması ile çok hızlı şekilde prototipleme yapmaya imkan sağlamaktadır.
Standart bir arduino devresini ele alırsak, basit bir led yakma devresi için bread board üstüne ledi takmak, uygun direnç bulmak daha sonra jumper kabloları birleştirmek uzun süren bir işlem. Bu set ile ise, sadece birkaç saniyelik bir işlem. İstediğin renkteki led için uygun modülü al, dijital pine bağlamak için uygun 4 pinli kablonun bir ucunu modüle, öteki ucunu base shield a taktıktan sonra işlem tamam. Hızlıca kod yazmaya geçebilirsin.
Konektör bağlantıları tek yönde takılabilir olup hatalı bağlantı yapılmasını engellemektedir. Bu sayede yanlış bağlantı sebebi ile oluşabilecek hasarların önüne geçilmiştir.
Arduino ile kullanım için Grove Base Shield gereklidir. Set içinde bu ürün bulunmamakla birlikte sitemizden ayrı olarak satın alabilirsiniz.

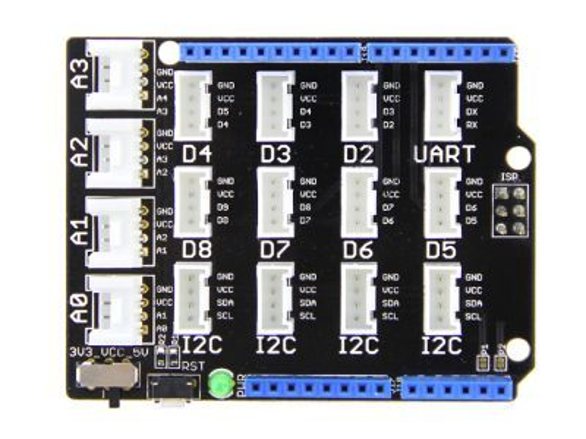

Grove Base Shield, Arduino R3 pin dizilimine uygun olarak tasarlanmıştır. Kullanmadan önce lütfen uygun arduino modeline sahip olduğunuzdan emin olun. Vcc gerilimini 3.3V veya 5V'a ayarlamak için üzerinde switch mevcuttur. Bu sayede farklı lojik seviyelerinde çalışan Arduino kartlar ile uyum sağlayabilir. Arduino'nun eski model kartlarıyla çalıştırabilmek için kart üzerindeki P1 ve P2 lehim jumper'larını lehimlemeniz gerekmektedir.

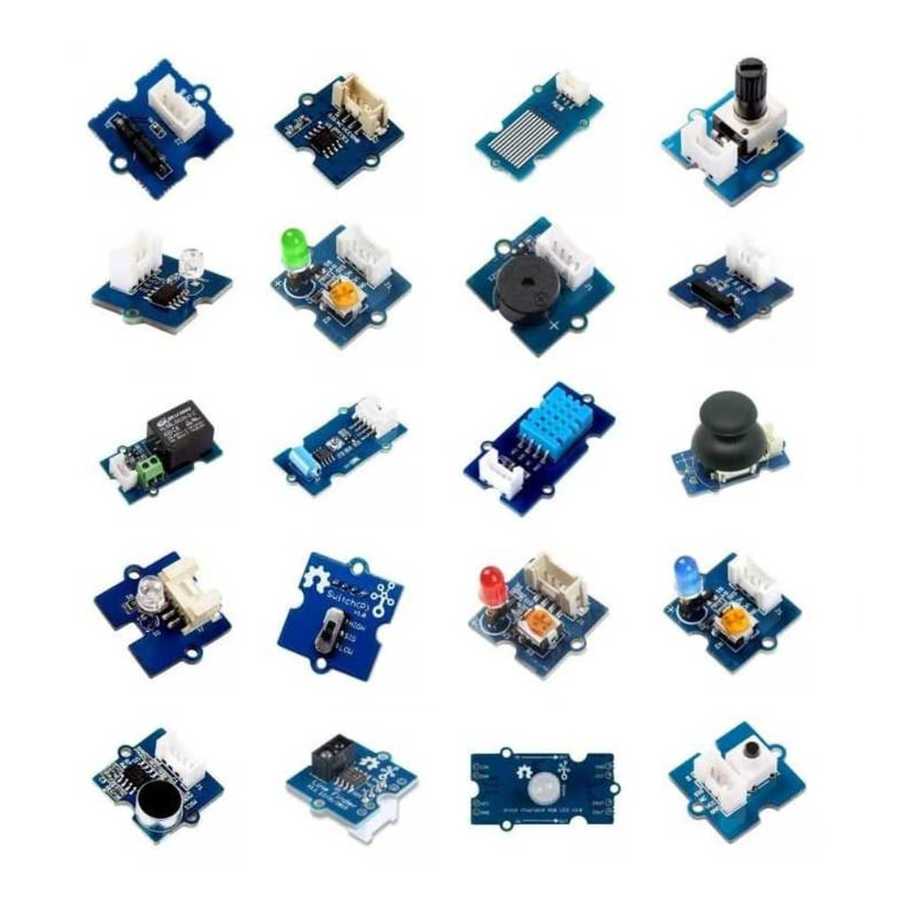

Grove Base Shield üstünde dijital,i2c,analog ve uart girişleri bulunmaktadır. Set içinde bulunan parçalar bu portlara doğrudan bağlanabilecek şekilde tasarlanmıştır. Bağlantıları yaptıktan sonra Arduino Ide üzerinden doğrudan arduinoyu programlayarak kullanabilirisiniz.
Set haricinde extradan tek tek alınabilecek birçok parça da bulunmaktadır. Örneğin alfa setini aldınız, ama size gama setinden bir parça lazım. Gama setini almak yerine bu linkten diğer grove ürünlerine ulaşıp, gereken parçayı tek başına da alabilirsiniz.

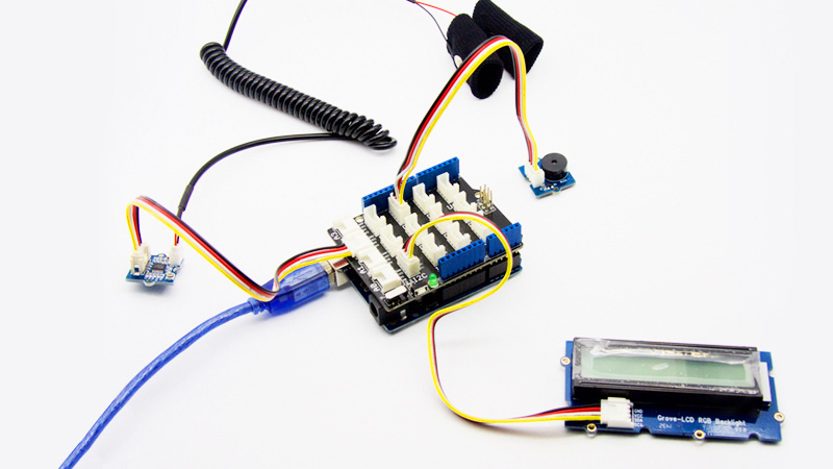

Modül ile Grove base shield arasında bağlantı 4 pinli kablo ile sağlanmaktadır. Kabloların dijital, analog, uart ya da I2C portlarında kullanımlarına göre işlevi değişmektedir. Kabloların renklerine göre işlevi tabloda verilmiştir.
Pin 1 | Sarı | Sinyal: Dijital, Analog, RX on UART, or SCL on I2C |
Pin 2 | Beyaz | Sinyal: Dijital, Analog, TX on UART, or SDA on I2C |
Pin 3 | Kırmızı | VCC |
Pin 4 | Siyah | GND |
Paket İçeriği:
Beraber Kullanılabilecek Ürünler:
Doküman / Yararlı Linkler:
