Kendi osiloskobunuzu yapın!

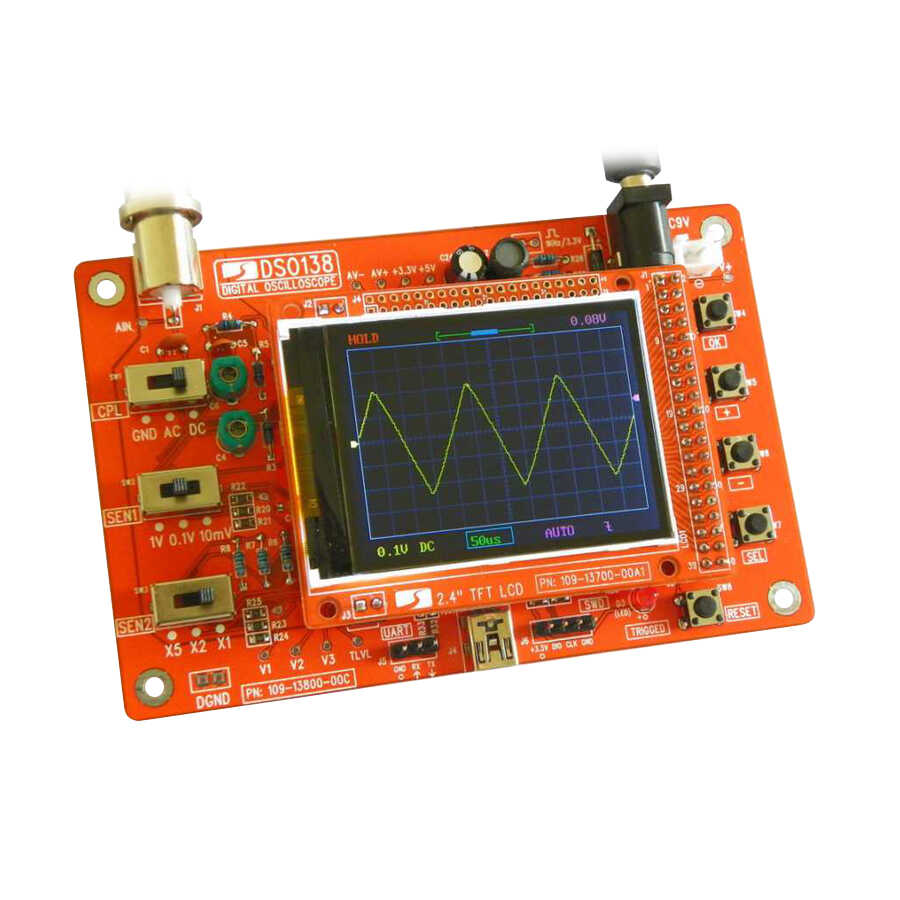

DSO138 osiloskop kiti, ARM Cortex-M3 mikroişlemci ve 2.4" TFT ekrana sahip bir kendin yap kitidir. Frekans, periyot, dalga genişliği, duty cycle, max/min/avg/peak-to-peak/virtual değerleri gösterebilme özelliğine sahiptir.

Otomatik, standart ve one-shot modları ile kolaylıkla dalga formunu yakalamanız mümkündür. Düşen ve yükselen kenar tetikleme desteği mevcuttur. Trigger öncesi dalgayı gösterme (negative delay) fonksiyonu bulunur. HOLD fonksiyonu sayesinde istenilen anda görüntüyü durdurma özelliği vardır. 3.3V/1Hz kare dalga test sinyali çıkışı mevcuttur. Kısa devre ve açık devre algılama özelliği vardır.

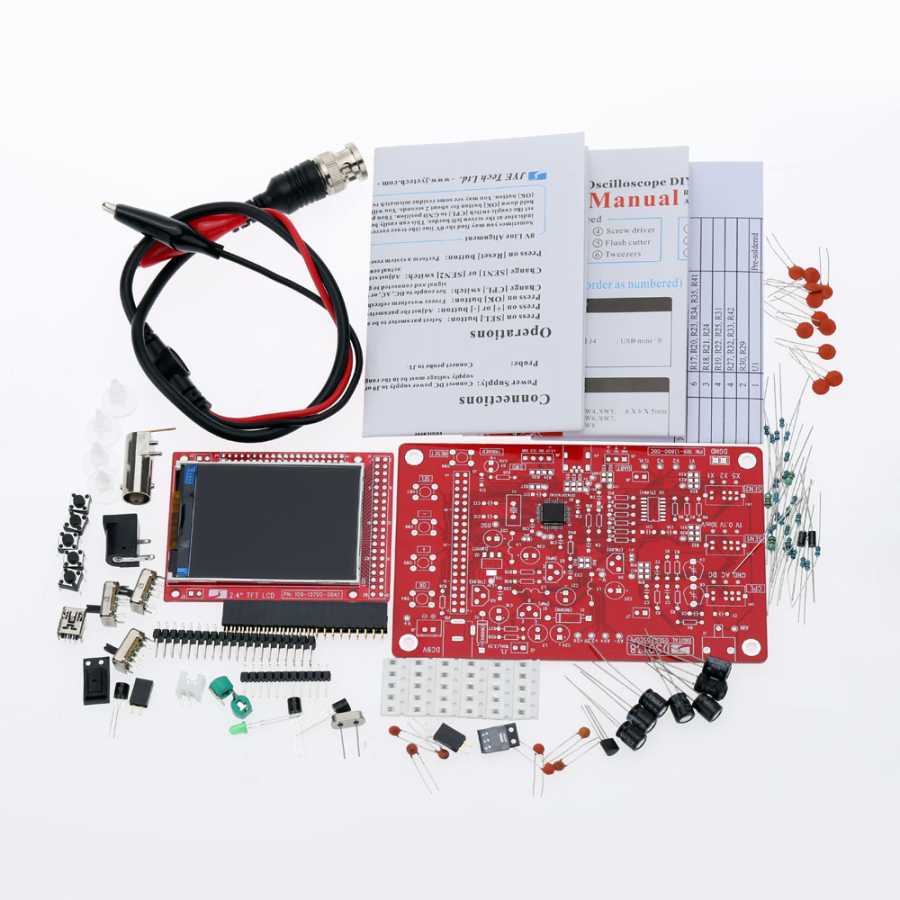

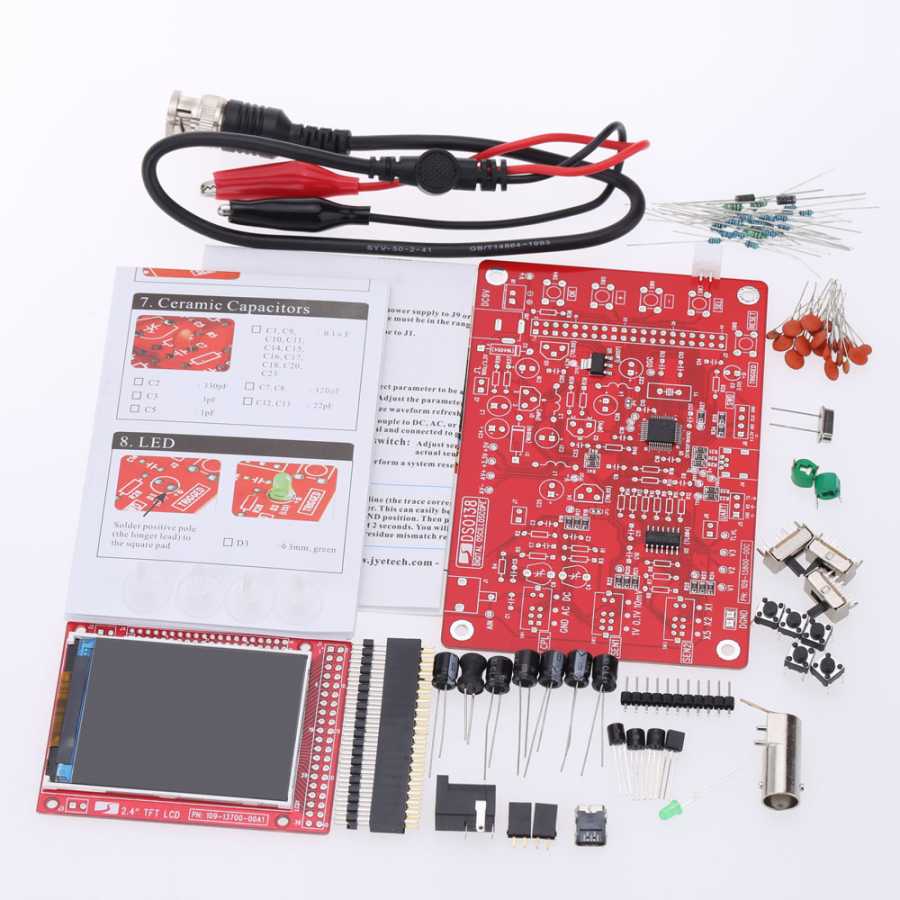

Paket içeriği:
  • 1x DSO138 osiloskop kiti

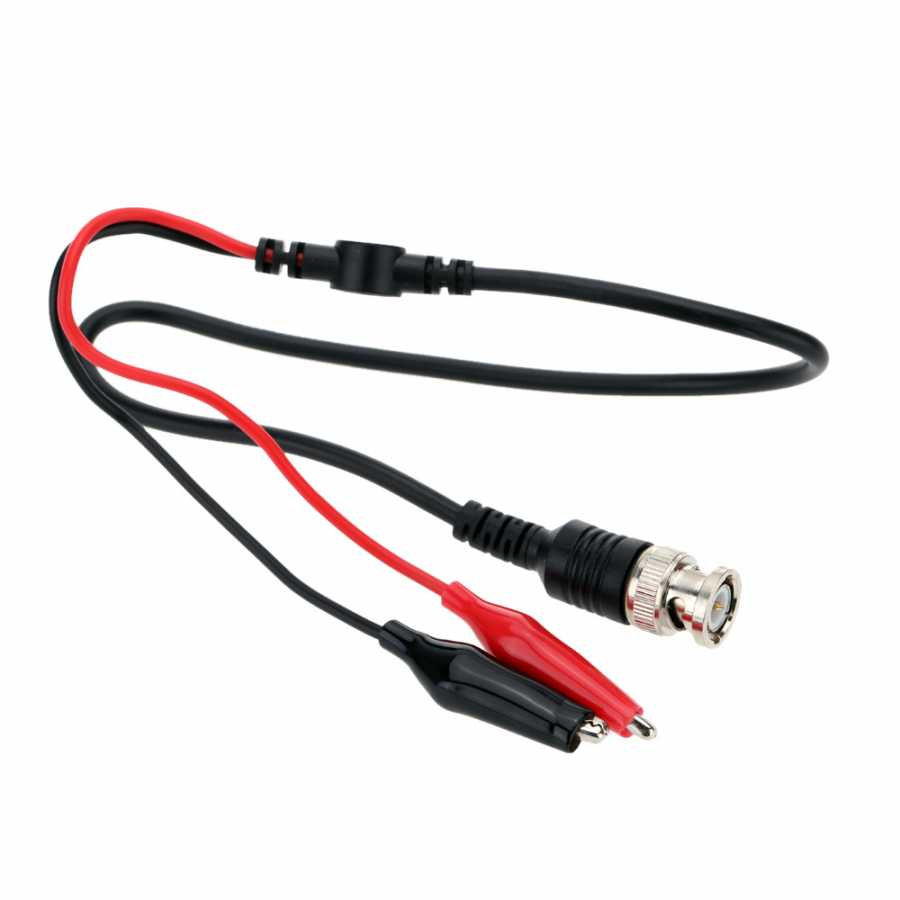

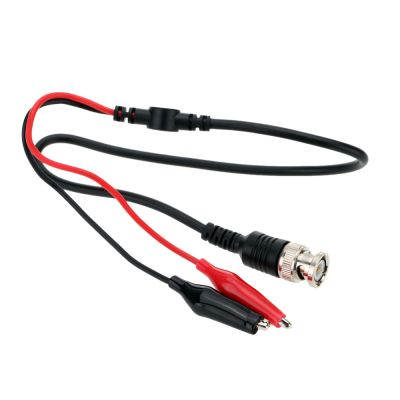

  • 1x Prob
  • 3x Kitapçık (İngilizce)

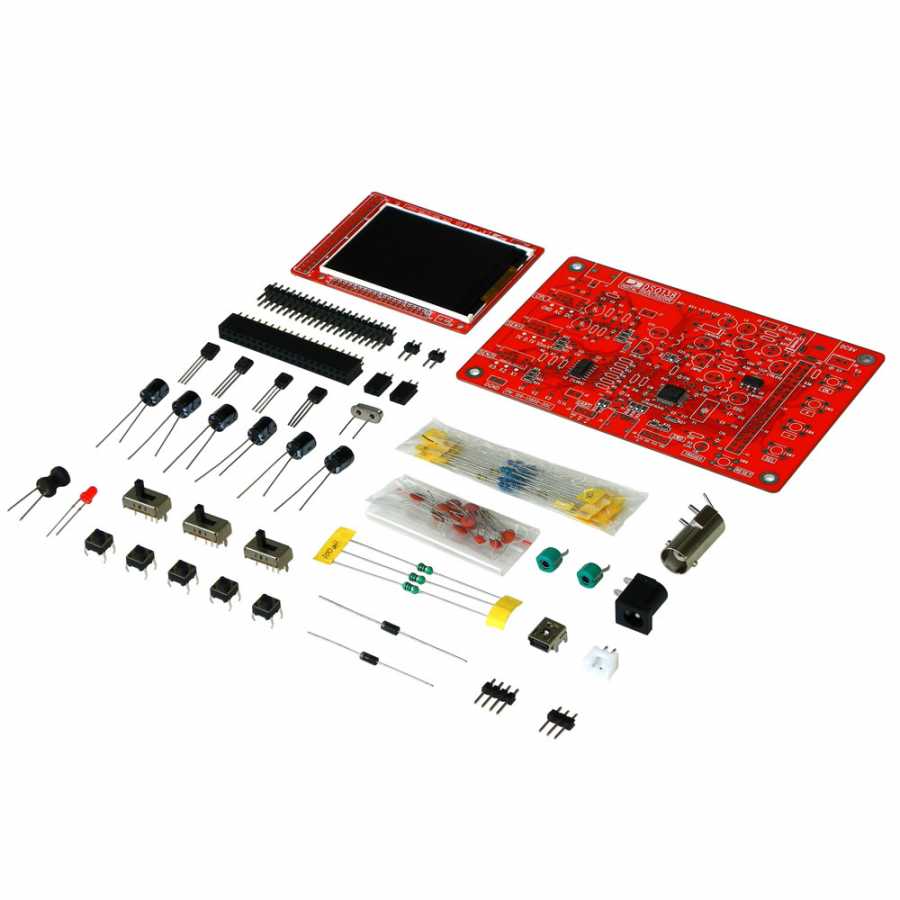

Devre kartı üzerindeki SMD komponentler lehimli olarak gelmektedir. Diğer devre elemanları lehimsiz olarak (kit) gönderilmektedir.

Lehimleme hakkında daha fazla bilgi için blog yazımızı okumayı unutmayın!

Osiloskoplar hakkında daha detaylı bilgi sahibi olmak için blog yazımızı inceleyebilirsiniz.

DSO138 Kendin Yap Dijital Osiloskop Teknik Özellikleri:
  • Maksimum gerçek zamanlı örnekleme hızı: 1Msps
  • Çözünürlük: 12-bit
  • Örnekleme tampon belleği: 1024 byte
  • Analog bandgenişliği: 0-200KHz
  • Dikey hassasiyet: 10mV / Div - 5V / Div (1-2-5 progressive manner)
  • Giriş empedansı: 1MΩ
  • Maksimum giriş gerilimi: 50Vpp (1:1 prob), 400Vpp (10:1 prob)
  • Coupling modları: DC / AC / GND
  • Yatay eksen (timebase) aralığı: 10μs / Div - 50s / Div (1-2-5 progressive manner)
  • Besleme gerilimi: 9V
  • Devre kartı boyutları:  117mm x 76mm
  • Ekran boyutları:  52mm x 40mm
