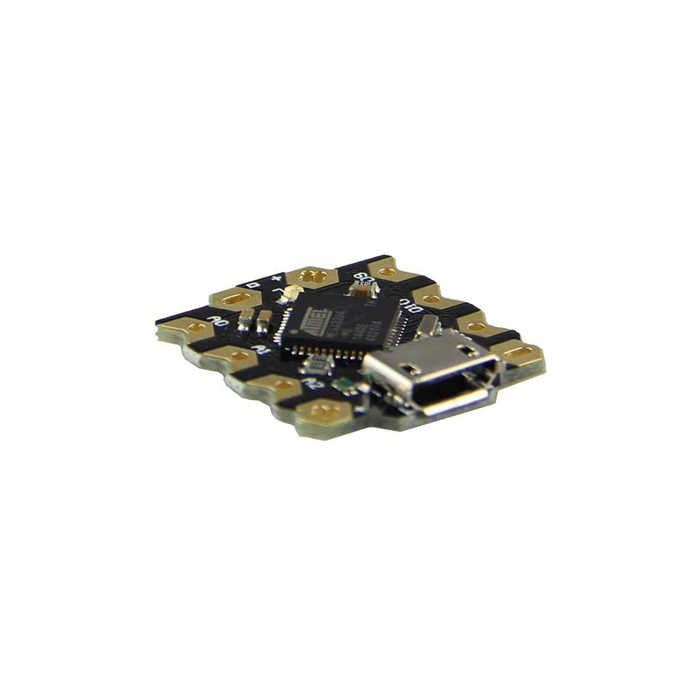

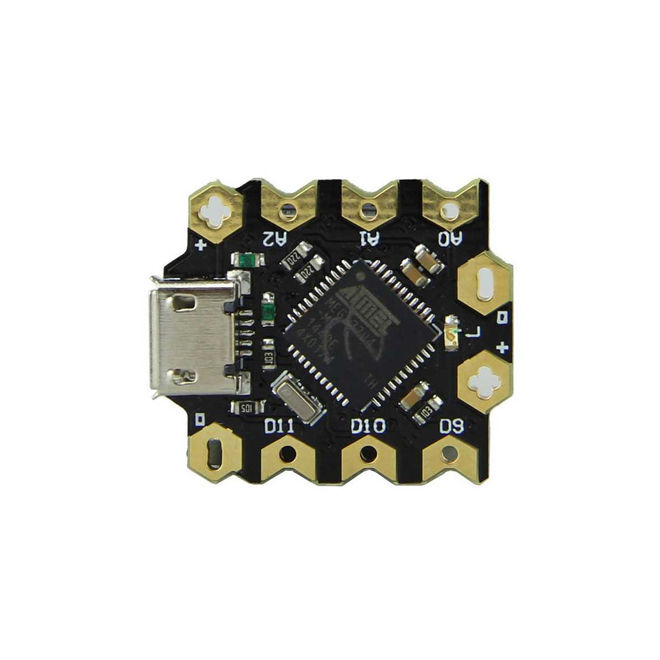

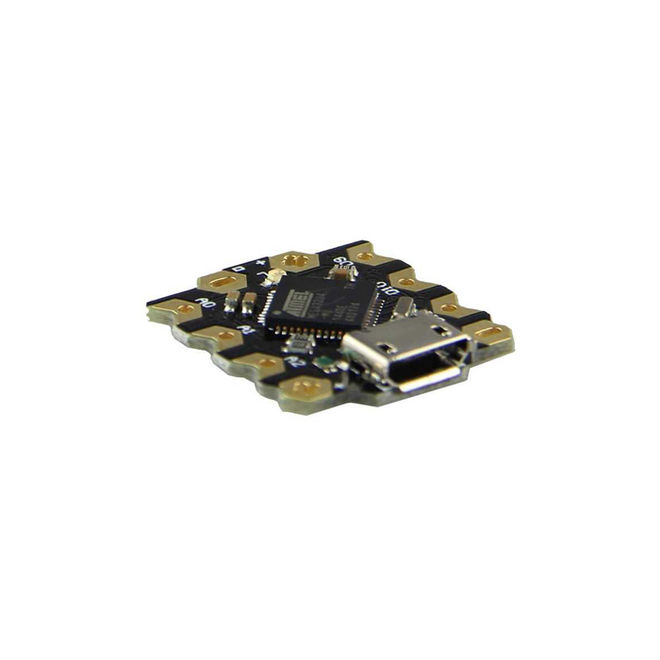

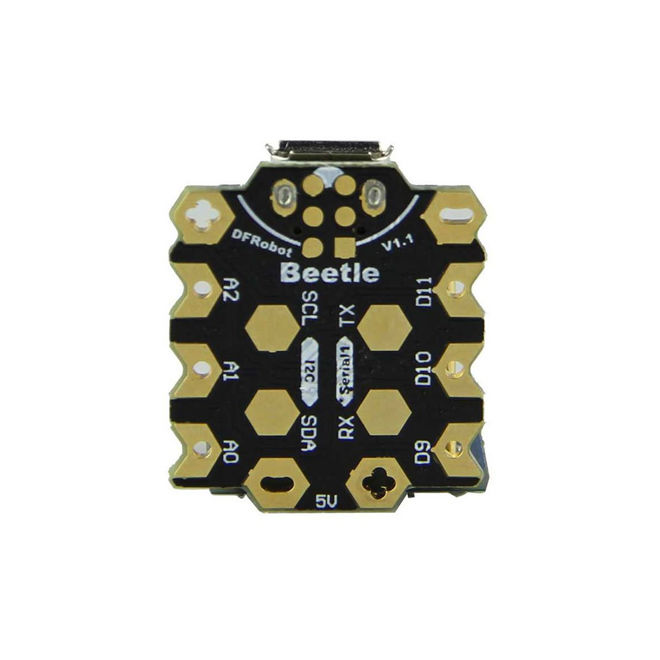

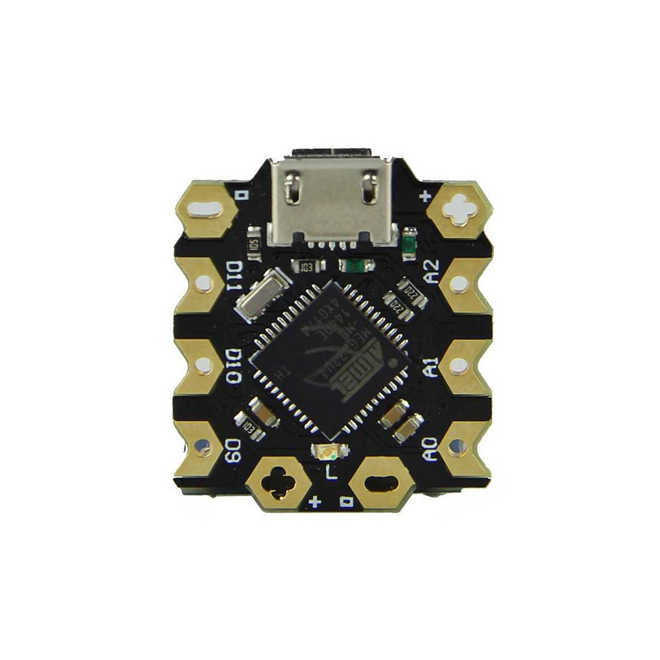

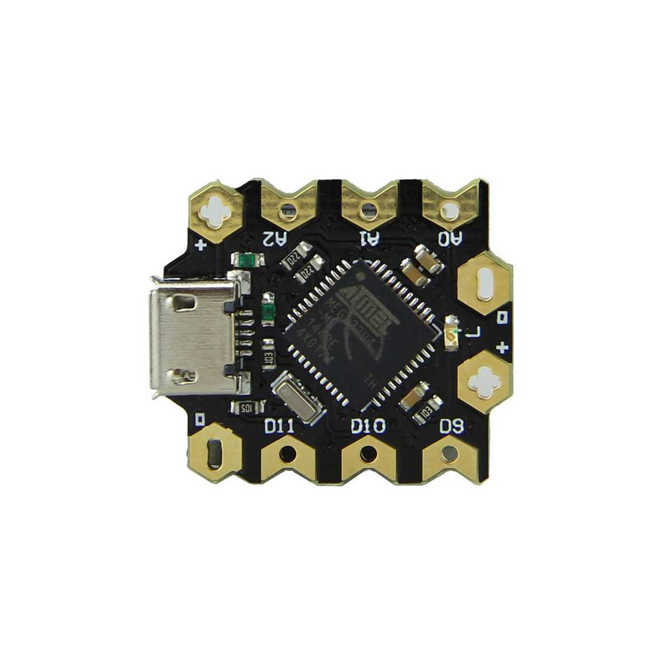

Beetle - En Küçük Arduino Kartı
Beetle, işlevsellikten ödün vermeden minimalizm temel fikrini benimseyen, son derece küçük bir Arduino Leonardo kartıdır.
16MHz saat hızında Atmel AtMega32u4 (datasheet) ile gelir ve genişletilmiş arayüz miktarına sahiptir: 10 dijital pin, 5 analog pin ve 4 pwm pini. Kullanıcı dostu olması için Micro USB ile uyumludur, böylece doğrudan programlama ve test artık bir sorun olmaktan çıkar. Arduino IDE'de "Arduino Leonardo"yu (araçlar > kart > Arduino Leonardo) seçtiğinizde, ATmega32U4, Arduino Leonardo için geçerli olan yeni kodları yüklemenize olanak tanıyan önceden yüklenmiş bir önyükleyici ile gelir.
En küçük Arduino Leonardo olarak, benzer güçlü işlevlere sahiptir. Beetle, düşük maliyetli denetleyici, kullanım kolaylığı ve kendin yap projeleri, atölyeler, hediye projeleri, E-Tekstiller ve eğitim gibi tek kullanımlık projeler için düşük maliyetli bir çözüm sağlama sorunlarını çözmeyi amaçlamaktadır. Donanım satın almaya çok fazla bütçe ayıramayan öğrenciler ve yapımcılar için Beetle harika bir çözüm olabilir.
Soldan sağa: DFRduino Leonardo, Nano, Nova ve Beetle
DFRobot, Arduino Uno tabanlı ve Bluetooth 4.0 (BLE) özellikli yeni bir ürün olan Beetle BLE'yi piyasaya sürdü. Beetle BLE, muhtemelen piyasadaki en küçük Arduino BLE kartıdır.
Tasarımsal Özellikler:
- 20mm X 22mm kompakt boyut
- Mikro USB üzerinden doğrudan indirme ve test etme
- V şeklindeki büyük boyutlu altın kaplama güç portları, kullanıcının üzerine tel sarmasını kolaylaştırır ve ayrıca iletken iplikle doğrudan giysilere dikilebilir.
- İki adet altıgen şeklinde altın kaplama güç arayüzü
- Büyüleyici açık mavi led göstergesi
Teknik Özellikler:
- Mikrodenetleyici: ATmega32u4
- Saat Hızı: 16 MHz
- Çalışma Gerilimi: 5V DC
- Dijital I/O Pinleri: 10
- PWM Kanalları: 4
- Analog Giriş Kanalları: 5
- UART: 1
- I2C: 1
- Micro USB: 1
- Güç Portları: 2
- Bellek: 32 KB (4KB önyükleyici tarafından kullanılır)
- SRAM: 2.5 KB
- EEPROM: 1 KB
- Boyutlar: 20mm*22mm*3.8mm
Paket İçeriği:
Beetle - En Küçük Arduino ile İlgili Projeler:
Proje tanıtımı: Arduino kartı ile yapılan bu Müzik IQ LED Işıklar projesi, bireysel olarak adreslenebilen bir LED şerit üzerine kurulu bir uygulamadır.
Bu projeyi yapmak için ihtiyacınız olan şeyler:
- 1 x Ses Analizörü
- 2 x Analog ses sensörü
- 1 x RGB bireysel adreslenebilir LED şeridi
- 1 x Beetle - En Küçük Arduino Mikrodenetleyici
Proje tanıtımı: Teknoloji ve internette birkaç düğmeye tıklamak, size kendi parlayan peri kanatlarınızı oluşturmanız için gereken araçları sunar. Nasıl yapıldığını öğrenin.
Bu projeyi yapmak için ihtiyacınız olan donanımlar:
- Dijital RGB LED Hava Koşullarına Dayanıklı Şerit 60 LED
- Beetle - En Küçük Arduino
Proje tanıtımı: Zamanı sevimli bir şekilde gösteren bir masa saati yapacağız. Bu ürün oldukça şirin bir görünüme sahip ve LED ekran onu havalı yapıyor.
Bu projeyi yapmak için ihtiyacınız olan donanımlar:
- Gravity: I2C SD2405 RTC Modülü
- Beetle - En Küçük Arduino
- FireBeetle Kapakları-24×8 LED Matris (Beyaz)
- Micro USB kablosu
Koşu tişörtüne entegre edilmiş, kalp atış hızınız yüksek olduğunda titreşim yapan, kendin yap (DIY) bir kalp atış hızı giyilebilir cihazı. DFROBOT bileşenleri kullanılarak yapılmıştır.
Bu projeyi yapmak için ihtiyacınız olan donanımlar:
- Arduino Nano
- Beetle - En Küçük Arduino
- Arduino için titreşim motoru modülü
- Arduino için kalp atış hızı sensörü
İhtiyacınız olabilecek malzemeler:
- 1 x Gravity: I2C 3.7V Li Pil Yakıt Göstergesi
- 1 x Beetle - En Küçük Arduino
- 1 x Tek Taraflı ProtoBoard (esnek PCB)
- 21 x LED Lamba Boncukları
- Kristal Epoksi Reçine ve metal kompleks boyaları.
Project 6. BMI160 Hareket Sensörlü Bileklik - PedometreYakın zamanda DFRobot'tan 6 Eksenli Ataletsel Hareket Sensörü satın aldım. Bu yüzden aklıma neden fiziksel gücümü hesaplamak için bir bileklik pedometre yapmayayım diye bir fikir geldi.
İhtiyacınız olabilecek malzemeler:
- 1 x Gravity: I2C BMI160 6 Eksenli Ataletsel Hareket Sensörü
- 1 x Beetle - En Küçük Arduino
- 1 x Gravity I2C OLED-2864 Ekran
- 1 x 3.7V Mini Lityum Pil
- 2 x Düğme
- 1 x Geçiş Anahtarı
- 1 x Saat Kayışı
Project 7. Dünyanın Işığı - BMI160 jiroskop ivmeölçere dayalı 3D Baskılı LambaMasaya vurarak bir ışık açılabilir.
Malzeme Listesi:
- Gravity: I2C BMI160 6 Eksenli Ataletsel Hareket Sensörü
- Beetle - En Küçük Arduino
- 3.7v lityum pil şarj cihazı
- 3.7v lityum pil
- 10 adet piranha lamba boncuğu
- Az miktarda akrilik pigment (yeşil, sarı, mavi ve kahverengi; gri ve beyaz pigment sağlanırsa, yağlı boya hazırlamaya gerek yoktur)
- Açık gri ve beyaz yağlı boya
- Güzel görünümlü 2 ayaklı düğme (Taobao'dan satın aldım)
- Kurşun tel (2 mm) (Yoksa, yumuşak demir telle değiştirin)
- 40 cm PVC içi boş çubuk (Ben dış çapı 9 mm ve iç çapı 5 mm olanı kullanıyorum)
- 20mm uzunluğunda bir vida ve somun
Project 8. Sevimli çocuklar için Noel hediyesi - Akıllı Tavşan Şapkası - EMG sensörüne dayalı
Bu projede ihtiyacınız olabilecek şeyler:
- 1 x Gravity: OYMotion Analog EMG Sensörü
- 1 x Beetle - En Küçük Arduino
- 1 x Lityum Pil Şarj Cihazı
- 1 x 3.7 V Lityum Pil
- 2 x 9g 180° Mikro Servo
- 1 x Tavşan Şapkası
- İğne ve İplik
- 1 x İki Kademeli Anahtar
- 1 x Elastik Bant (Genişlik: 1.5cm Uzunluk: 40cm)
- 2 x Çubuk
- Sıcak Silikon Tabancası
