Analog Discovery BNC Adaptör Kartı

Önemli Not: Ürünü satın almadan önce EUI_form_for_Digilent formu doldurup, [email protected] adresine göndermeniz gerekmektedir.

Analog Discovery BNC Adaptör Kartı

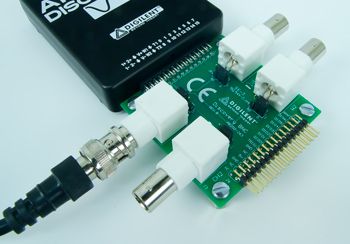

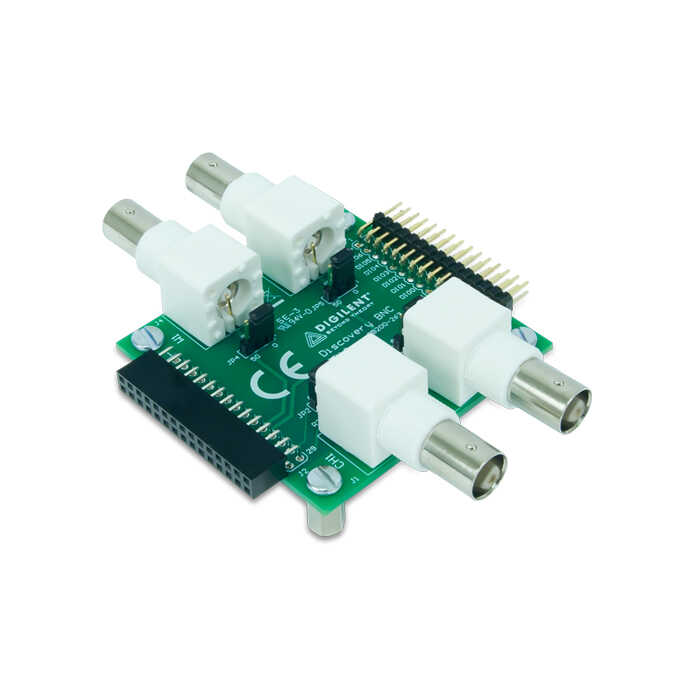

Discovery BNC Adaptör Kartı, BNC test uçlarının ve problarının Analog Discovery™ aracılığı ile kullanılmasını etkinleştirmek üzere tasarlanmıştır. Analog Discovery'de bulunan 2 osiloskop kanalının her ikisi için de BNC bağlantı uçlarını sağlar.

2 AWG kanalı BNC bağlantı uçları ile donatılmıştır ve her kanal 50-ohm veya 0-ohm bağlantıya sahip olabilir. Bu, standart 50-ohm test kabloları veya direk bağlanmış kablo ile Analog Discovery'nin çıkış empedansı eşleştirmesi için kullanıcı sağlar.

Özellikler:

• Analog Discovery ile standart BNC bağlantı uçlarının kullanımına izin verir.
• Osiloskop problarına bağlanan seçilebilir AC ve DC
• AWG kanallarında seçilebilir 50-ohm veya 0-ohm çıkış empedansı

NOT: Discovery BNC kullanırken, Discovery diferansiyel girişler artık diferansiyel olmazlar. Bunun yerine, tek uçlu toprağa bağlanmış negatif giriş olurlar.
