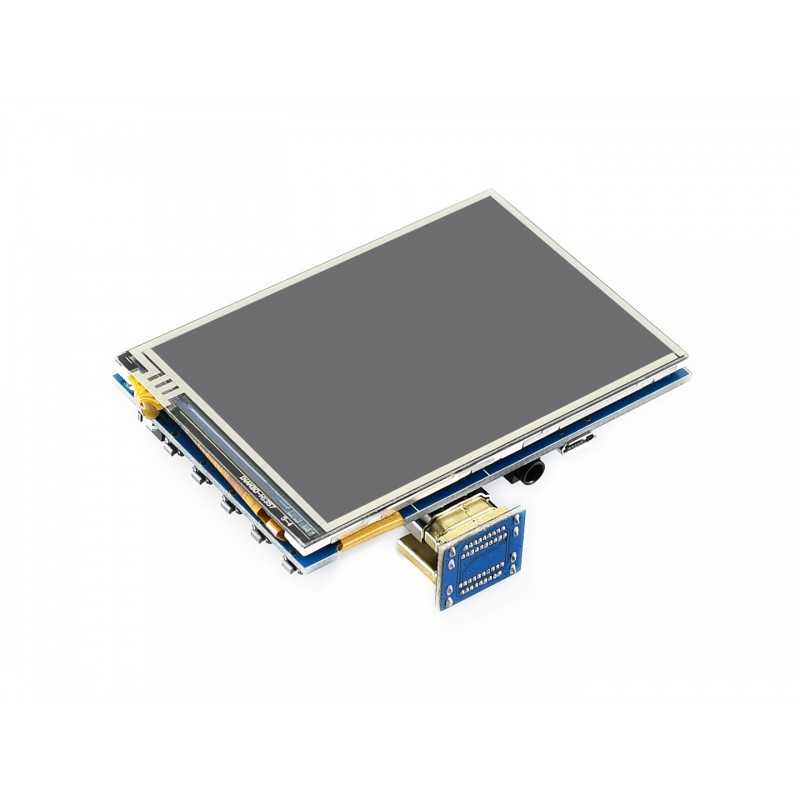

WaveShare 3.5 Inch HDMI Resistive Dokunmatik LCD - 480x320 (C)
Dahil
- Ürün Özellikleri
- Ödeme Seçenekleri
- Yorumlar (0)
- Tavsiye Et
- Resimler
- Soru Sor
-

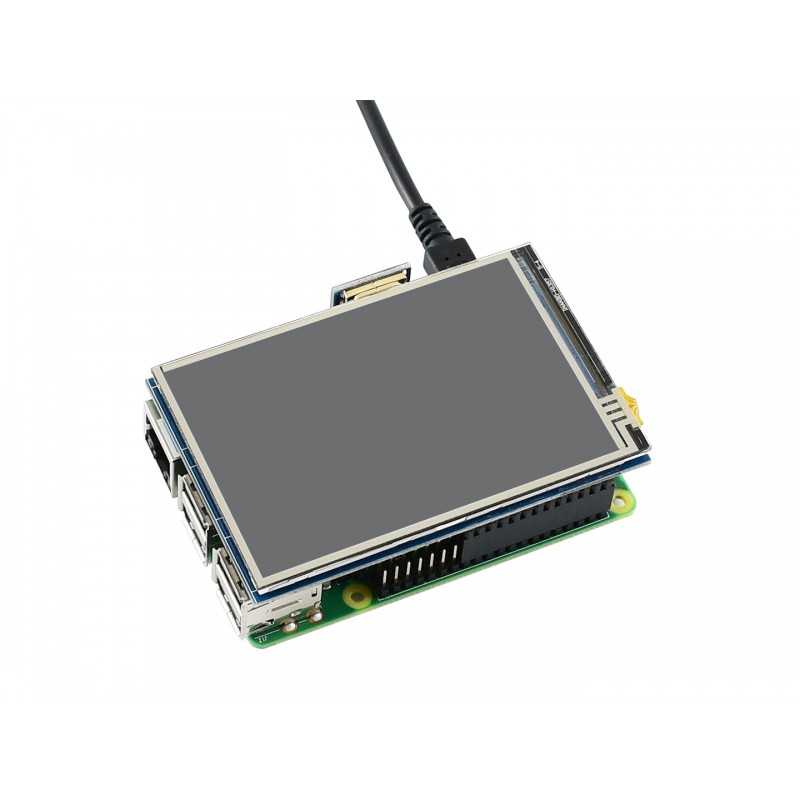

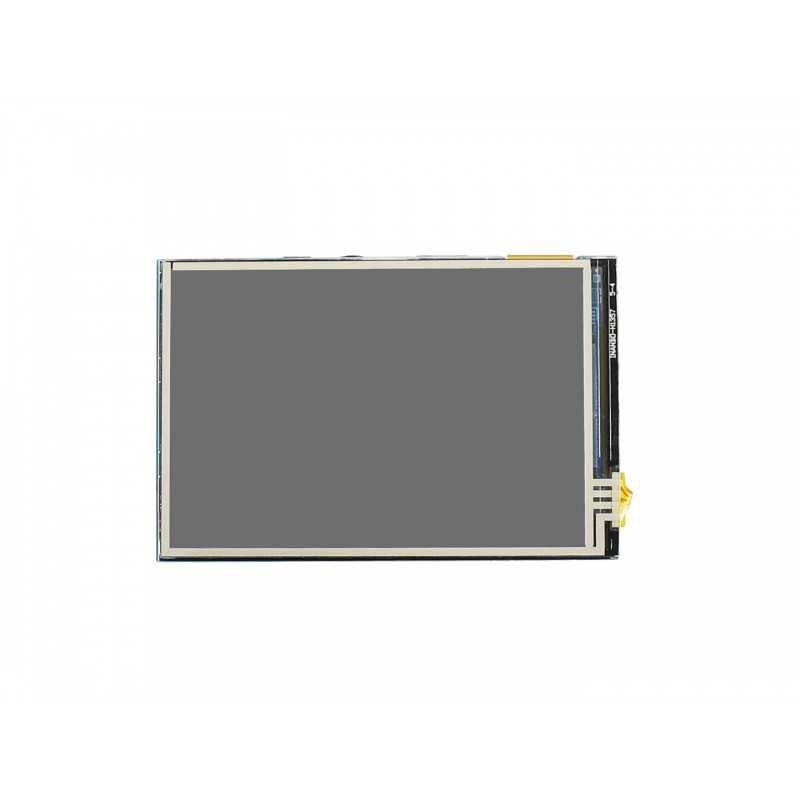

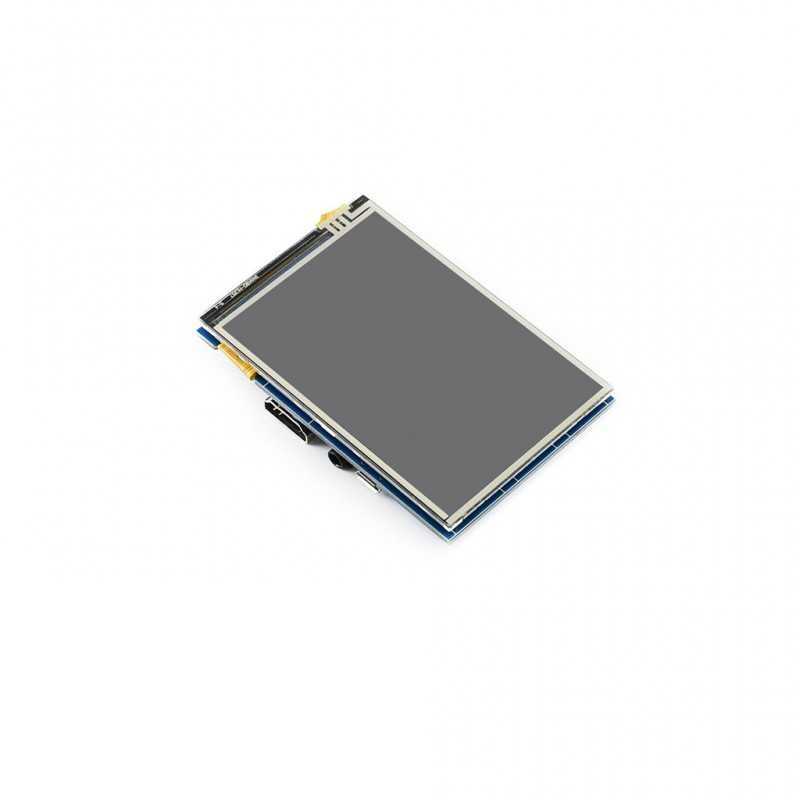

Raspberry Pi ve diğer tek kart bilgisayarlarınız ile kullanabileceğiniz rezistif dokunmatik HDMI ekrandır.
Özellikler:
- 480x320 donanımsal çözünürlük, yazılımla 1920x1080’e kadar ayarlanabilir
- Rezistif dokunmatik kontrol
- Yüksek kaliteli ve geniş görüş açılı IPS panel teknolojisi
- Raspberry Pi ile doğrudan bağlantı çalışma (Pi 1 Model B ve Pi Zero hariç, ek HDMI kablosu gerektirir)

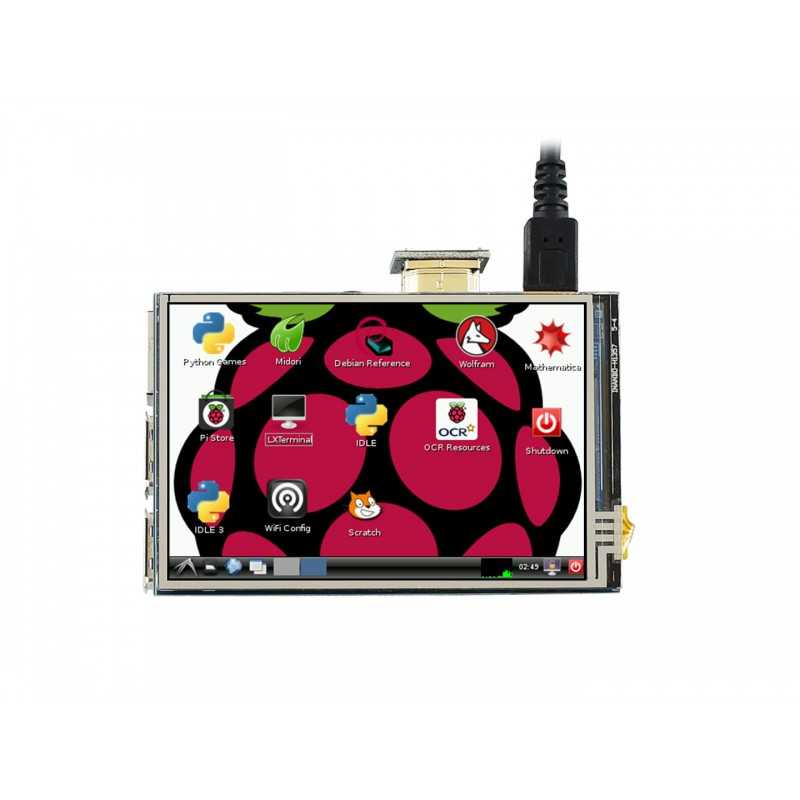

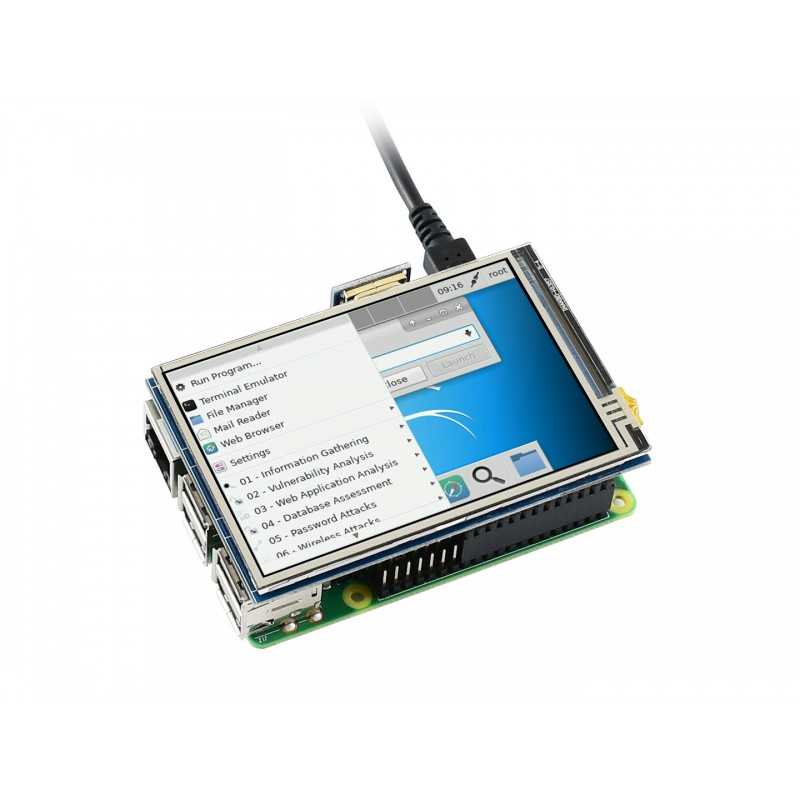

- Raspbian/Ubuntu/Kali/Retropie uyumlu sürücüler
- Ayrıca FBCP yazılımsal sürücü ile çift ekran ve çözünürlük ayarlanarak kullanılabilir
- Bilgisayar ekranı olarak kullanılabilir (dokunmatik çalışmaz)

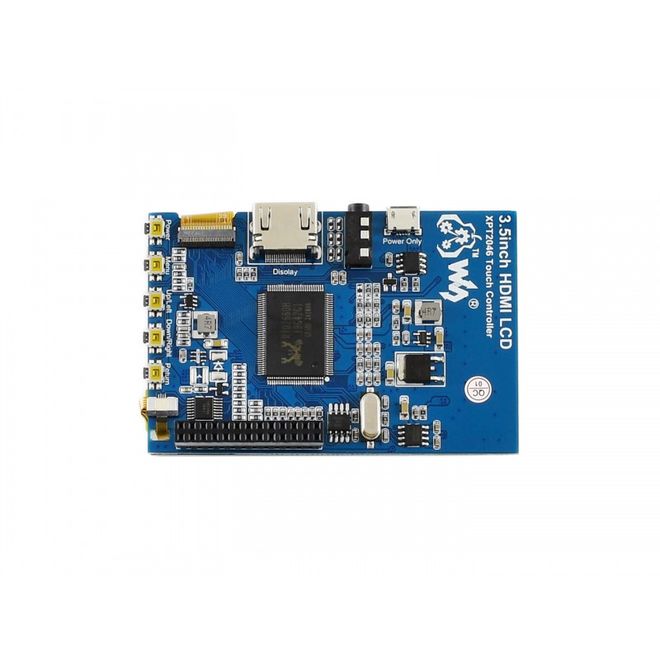

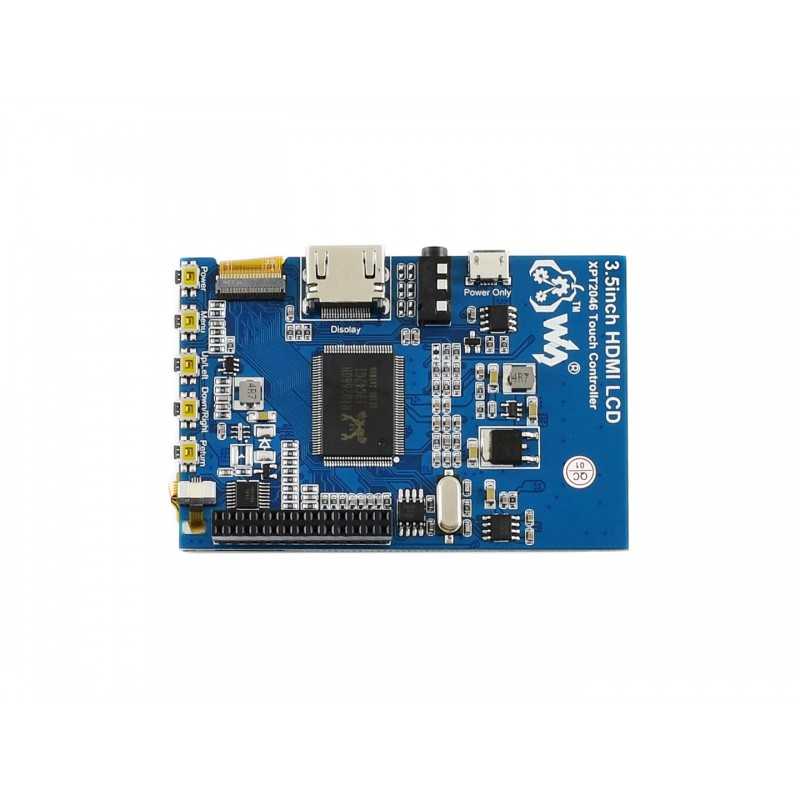

- Görüntü için HDMI arayüzü (dokunmatik için GPIO arayüzü kullanır)
- 100 seviyeli arka ışık ayarlama desteği
- Güç yönetimi, parlaklık ve kontrast ayarı için çoklu dil destekli OSD menü
- HDMI ses çıkışı destekler.
Oyun Konsolu Desteği:
Ekran Modeli
Microsoft Xbox
Sony PS4
Nintendo Switch
Görüntü
Ses
Görüntü
Ses
Görüntü
Ses
3.5inch HDMI LCD
√
√
√
√
√
√
4.3inch HDMI LCD (B)
√
√
√
√
√
√
5inch HDMI LCD (G)
√
√
√
√
√
√
5inch HDMI LCD (H)
√
√
√
√
√
√
7inch HDMI LCD
√
×
√
×
√
×
7inch HDMI LCD (H)
√
√
√
√
√
√
10.1inch HDMI LCD
√
×
√
×
√
×
10.1inch HDMI LCD (B)
×
×
×
×
√
×
10.1inch HDMI LCD (H)
√
√
×
×
√
√
11.6inch HDMI LCD (H)
√
√
√
√
√
√
13.3inch HDMI LCD (H) V2
√
√
√
√
√
√
15.6inch HDMI LCD (H)
√
√
√
√
√
√
Önemli Not: Oyun konsolu ile kullanıldığında dokunmatik özelliği çalışmaz. Ses desteği, oyun konsolunun LCD dahili hoparlörü, harici hoparlör veya kulaklık çıkışından ses verebildiği anlamına gelir.
Arayüz Bağlantı Tablosu:
Pin No.
İşlev
Tanım
1, 17
3.3V
Power positive (3.3V power input)
2, 4
5V
Power positive (5V power input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24
NC
NC
6, 9, 14, 20, 25
GND
Ground
19
TP_SI
SPI data input of Touch Panel
21
TP_SO
SPI data output of Touch Panel
22
TP_IRQ
Touch Panel interrupt, low level while the Touch Panel detects touching
23
TP_SCK
SPI clock of Touch Panel
26
TP_CS
Touch Panel chip selection, low active
Boyutlar:
