  • Zynq-7000 ARM/FPGA SoC Geliştirme Kartı

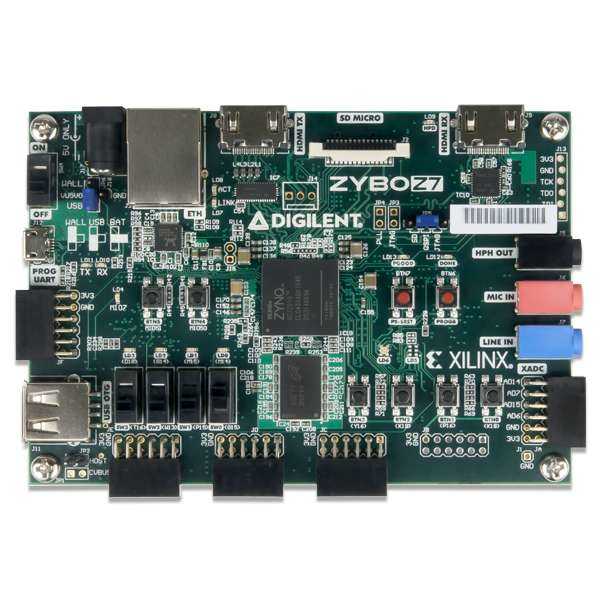

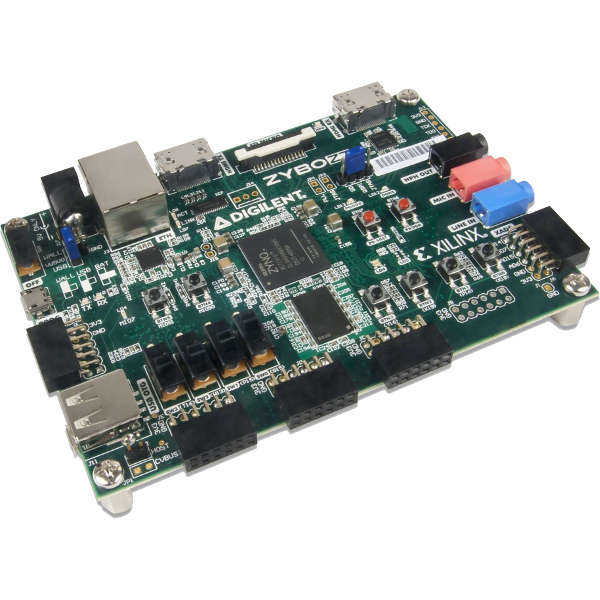

    2012 de piyasaya sürülmüş olan Zybo’nun ikinci nesil güncellemesi olan Zybo Z7, Xilinx Zynq-7000 ailesi üzerine inşa edilmiş kullanıma hazır gömülü yazılım ve dijital devre geliştirme kartıdır.

    Çift çekirdek ARM Cortex-A9 işlemci ile Xilinx 7-Series FPGA’yi başarılı bir şekilde bütünleştiren Zynq ailesi, Xilinx All Programmable System-on-Chip (AP SoC) mimarisine dayanır.

    Zybo Z7’nin üzerinde, güçlü bir tek kart bilgisayar yaratmak için, Zynq zengin multimedya ve bağlantı çevreselleriyle donatılmıştır. MIPI CSI-2 uyumlu Pcam konektörü, HDMI giriş ve çıkışı, yüksek DDR3L bant genişliği de içeren Zybo Z7’nin zengin video özellikleri, görsel uygulamalar için ekonomik bir çözüm olması için özenle seçilmiştir.

    Digilent kataloğundan, motor kontrolcüleri, sensörler, göstergeler gibi 70’in üzerinde Pmod çevresel kartın bağlanabilmesini sağlayan Zybo Z7’nin Pmod konektörleri, ek donanım gerektiren uygulamaları oldukça kolaylaştırmaktadır.



    Ürün içeriği: ZYBO Z7-10 Kartı

    Aşağıdaki tabloda Zybo serisinin karşılaştırma tablosunu bulabilirsiniz.



    ZYBO

    ZYBO Z7-10

    ZYBO Z7-20

    Zynq Özellikleri

    Zynq Part Numarası

    XC7Z010-1CLG400C

    XC7Z020-1CLG400C

    İşlemci

    650 MHz çift çekirdek Cortex-A9

    667 MHz çift çekirdek Cortex-A9

    Programlama Seçenekleri

    JTAG, Quad-SPI Flash, microSD

    1 MSPS On-chip ADC

    Var

    Look-up Tables (LUTs)

    17,600

    53,200

    Flip-Flops

    35,200

    106,400

    Block RAM

    270 KB

    630 KB

    Clock Yönetim Bloğu

    2

    4

    Hafıza

    DDR

    512 MB DDR3 with 32-bit bus @ 1050 MHz

    1 GB DDR3L with 32-bit bus @ 1066 MHz

    Quad SPI Flash

    16 MB

    mikroSD Soketi

    Var

    Güç

    Giriş Seçenekleri

    USB ya da 5V harici güç kaynağı

    Fan konektörü

    Yok

    Var

    USB

    &

    Ethernet

    Gigabit Ethernet

    Var

    USB-JTAG devresi

    Var

    USB-UART dönüştürücü

    Var

    USB 2.0 OTG

    Host ve Slave

    Ses ve Video

    Audio Codec

    SSM2603

    VGA çıkış

    Var

    Yok

    Bidirectional HDMI

    Var

    Yok

    HDMI çıkış

    Yok

    Var

    HDMI giriş

    Yok

    Var

    Pcam MIPI CSI-2 Kamera Portu

    Yok

    Var

    GPIO Aygıtlar

    Butonlar

    6

    Anahtarlar

    4

    LED’ler

    5

    RGB LED’ler

    0

    1

    2

    Ekstra Konektörler

    Pmod Konektörleri

    6

    5

    6

    Ebatlar

    En

    88 mm

    Boy

    122 mm



    Zybo Z7-10 ARM&FPGA SoC Teknik Özellikleri:
       ZYNQ İşlemci:
    • 667 MHz çift çekirdekli Cortex-A9 işlemci
    • 8 DMA kanallı DDR3L bellek kontrolcüsü ve 4 yüksek performanslı AXI3 Slave portu
    • Yüksek bant genişlikli çevre birimleri: 1G  Ethernet, USB 2.0, SDIO
    • Düşük bant genişlikli çevre birimleri: SPI, UART, CAN, I2C
    • JTAG, Quad-SPI flaş, ve mikro SD kart üzerinden programlanabilir
    • Artix-7 FPGA'e denk programlanabilir lojik
       Bellek:
    • 1 GB DDR3L 32-bit bus özellikli bellek @ 1066 MHz
    • 16 MB Quad-SPI flaş, fabrika çıkışlı 128-bit rastgele numara, 48-bit globally unique EUI-48/64™ uyumlu tanımlayıcı
    • Mikro SD kart yuvası
       Güç:
    • USB veya başka herhangi bir harici 5V ile beslenebilir
       USB ve Ethernet:
    • Gigabit Ethernet PHY
    • USB-JTAG programlama devresi
    • USB-UART köprüsü
    • Host cihaz destekli USB 2.0 OTG PHY
       Ses ve video:
    • MIPI CSI-2 destekli Pcam kamera konektörü
    • HDMI sink (giriş) portu
    • HDMI source (çıkış) portu, CEC destekli
    • Stereo kulaklık, stereo line-in ve mikrofon jaklarına sahip ses kodeği
       Anahtar, push-buton ve LED'ler:
    • 6 adet push-buton (2 işlemci bağlantılı)
    • 4 adet sürgü sviç
    • 5 adet LED (1 işlemci bağlantılı)
    • 1 adet RGB LED
       Genişleme konektörleri:
    • 5 adet Pmod portu
    • 8 adet toplam işlemci giriş/çıkışı
    • 32 adet FPGA giriş/çıkışı
    • 4 adet analog özellikli 0-1.0V diferansiyen çift, XADC ile bağlı
