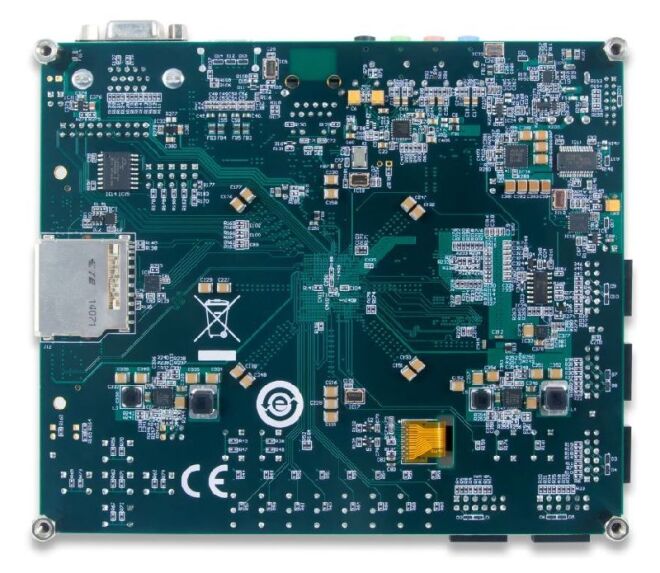

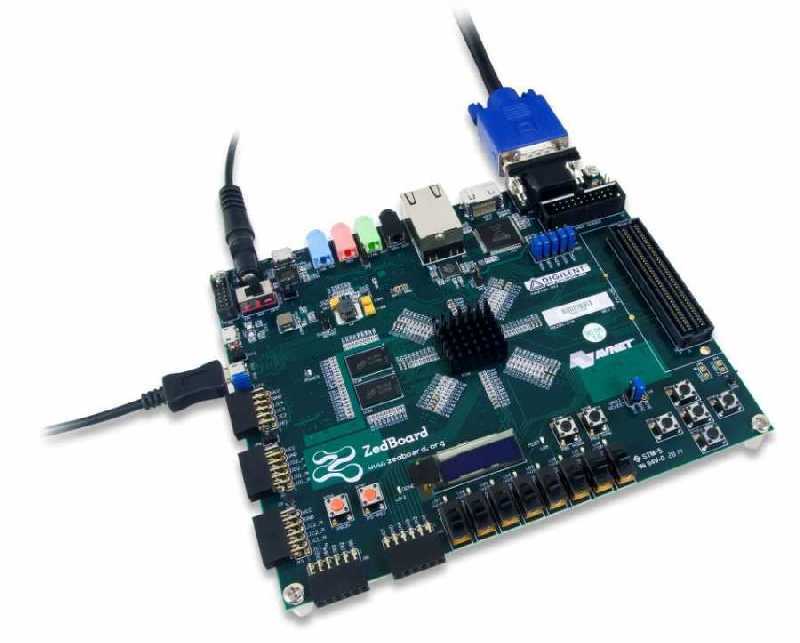

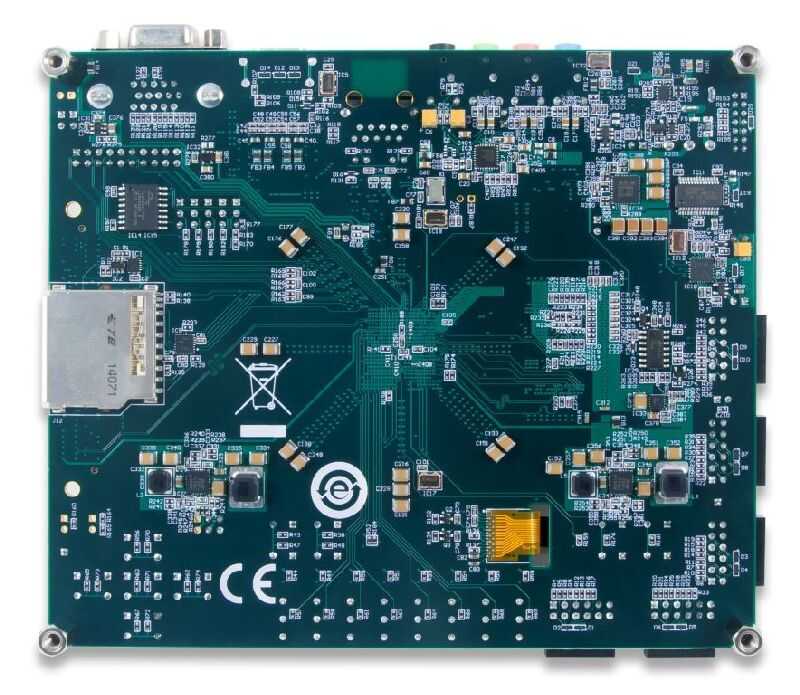

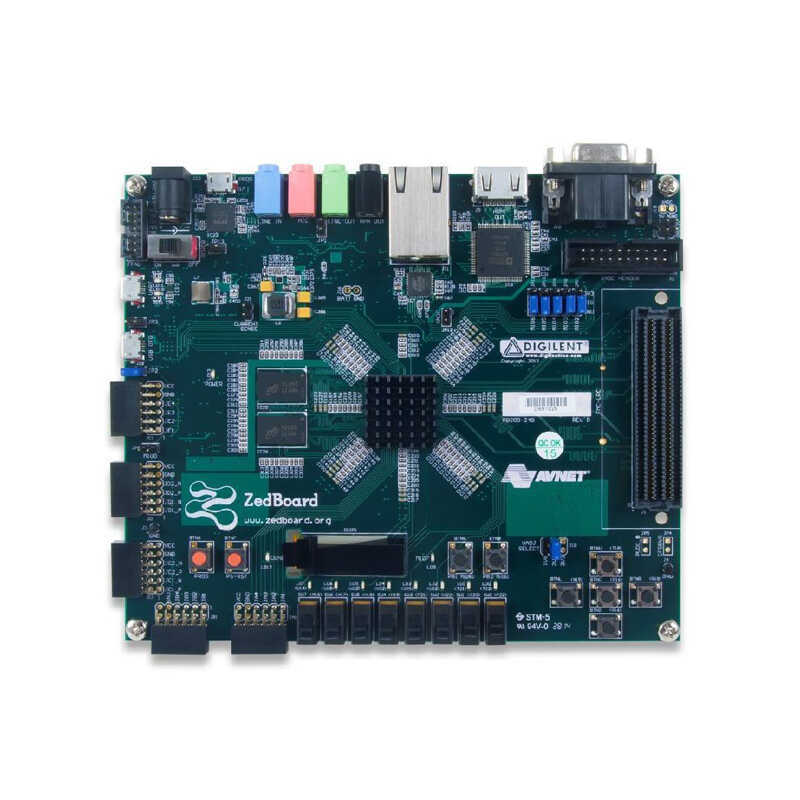

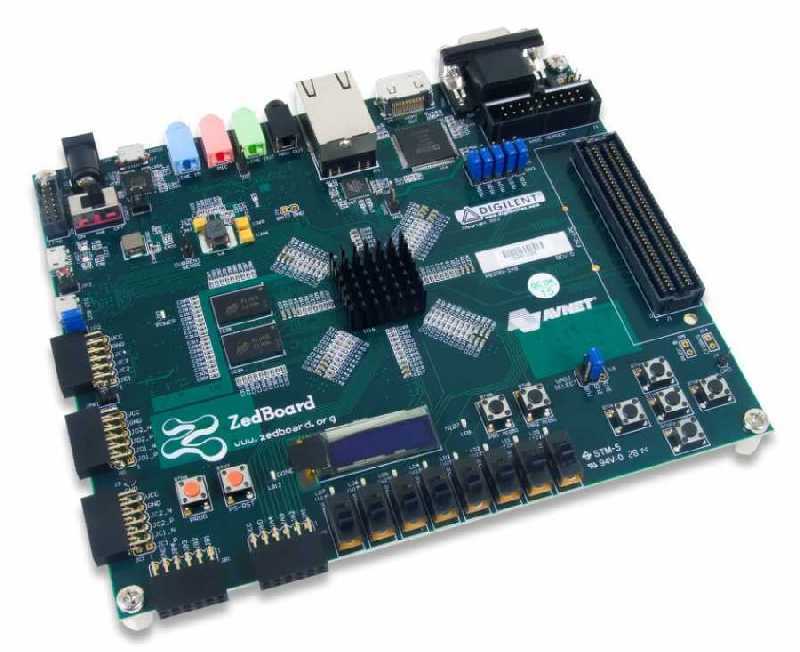

ZedBoard Zynq-7000 - Akademik

Önemli Not: Bu ürün akademik amaçla kullanım için satılan üründür. Ürünü satın almadan önce EUI_form_for_Digilent ve Akademik Talep formu doldurup, [email protected] adresine göndermeniz gerekmektedir. Ürünü harici amaçla kullanacaksanız ZedBoard Zynq-7000 ürününü satın almanız gerekmektedir.

ZedBoard, dahili USB-JTAG programlayıcı içeren Xilinx Zynq™-7000 All Programmable SoC (AP SoC) (XC7Z020-CLG484) için düşük maliyetli bir geliştirme karttır. Bu Zedboard Zynq 7000 kartı bir Linux, Android, Windows® ve diğer OS/RTOS tabanlı bir tasarım oluşturmak için gerekli her şeyi içermektedir. Ek olarak, çeşitli genişleme konnektörleri ile kolay kullanıcı için işletim sistemi ve programlanabilir lojik giriş/çıkış sağlanabilir.

ZedBoard ile benzersiz ve güçlü tasarımlar yaratmak için Zynq-7000 AP SoC’nin sıkı eşleşmiş ARM® işlemci sistemi ve 7 serisi programlanabilir lojik avantajlarından yararlanın.

Zedboard Zynq 7000 Özellikler:

• Zynq-7000 AP SoC XC7Z020-CLG484
• Çift işlemcili ARM Cortex A9
• Hafıza:
• 512 MB DDR3
• 256 Mb Quad-SPI Flash
• 4 GB SD kart
• Dahili USB-JTAG programlayıcı
• 10/100/1000 Ethernet
• USB OTG 2.0 ve USB-UART
• PS & PL I/O expansion (FMC, Pmod™, XADC)
• Çoklu görüntü (1080p HDMI, 8-bit VGA, 128 x 32 OLED)
• I2S Audio CODEC

Hedef Uygulamalar:

• Video işleme
• Motor kontrolü
• Yazılım hızlandırma
• Linux/Android/RTOS geliştirme
• Gömülü ARM® işleme
• Genel Zynq™-7000 AP SoC prototip

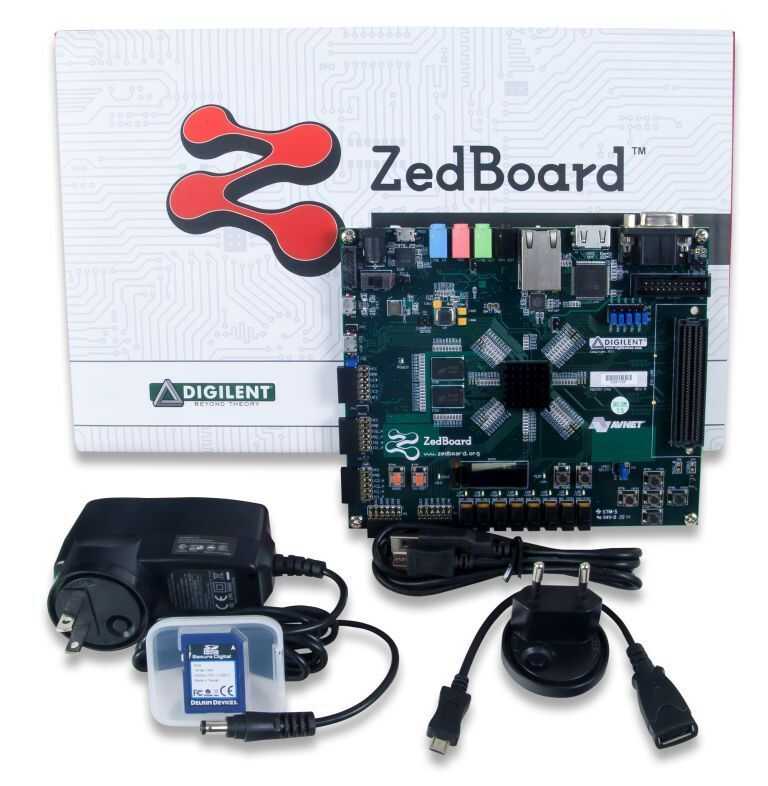

Kutu İçeriği:

• ZedBoard 7020 baseboard
• 12 V AC/DC power supply
• 4 GB SD Card
• Micro-USB kablo
• USB Adaptör: Erkek Micro-B - Dişi Standart-A
• Başlangıç Kılavuzu
• Cihaza özgü ChipScope lisansı ile ISE® WebPACK™

Dökümanlar:

• Zedboard web sayfası
• Zynq-7000 web sayfası
• Zedboard Zynq 7000 Datasheet
• Zedboard Zynq 7000 Schematic
• Wiki sayfası
