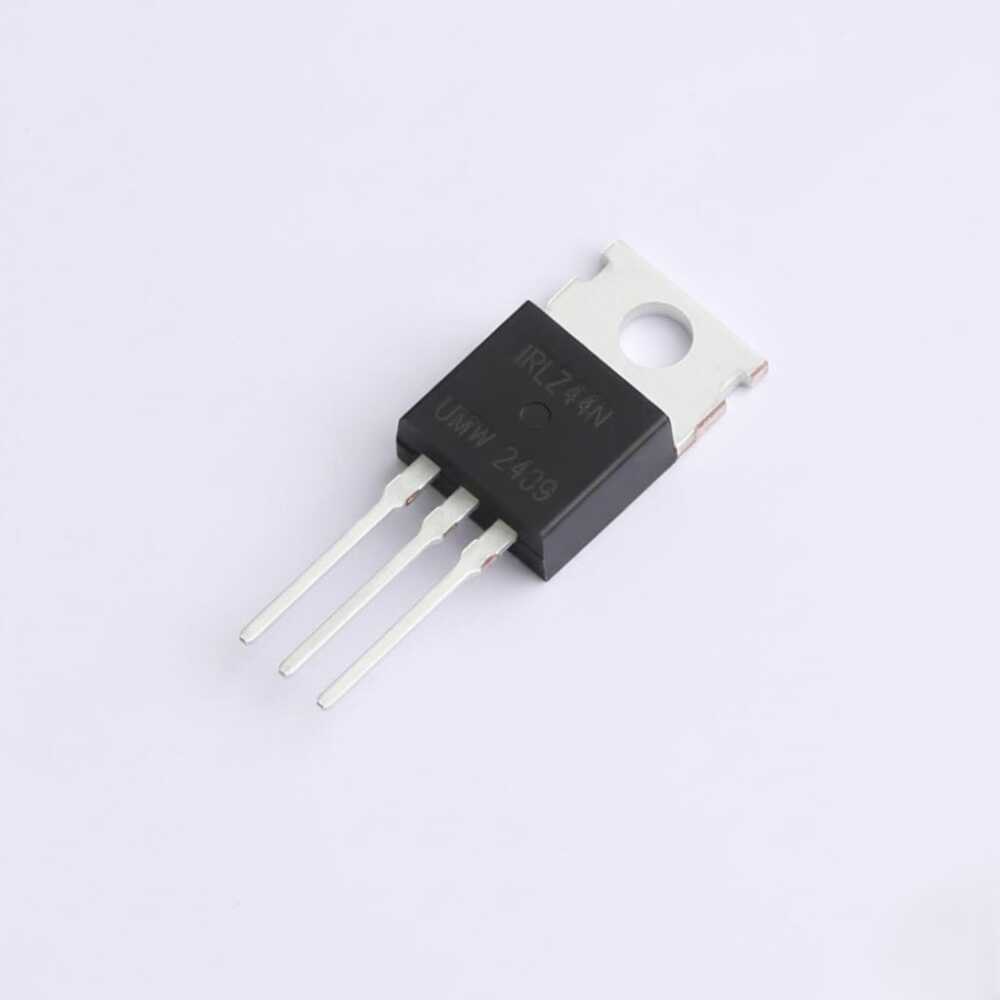

IRLZ44N TO-220 N-Kanal Güç MOSFET Transistör

IRLZ44N TO-220 N-Kanal Güç MOSFET Transistör

IRLZ44N, yüksek akım ve güç gerektiren anahtarlama uygulamaları için tasarlanmış N-kanal bir güç MOSFET transistördür. 55V drenç-kaynak gerilimi ve 47A’e kadar sürekli drenç akımı desteği sayesinde; motor sürücü devreleri, anahtarlamalı güç kaynakları, DC-DC dönüştürücüler ve yüksek güçlü yük anahtarlama uygulamalarında yaygın olarak kullanılmaktadır.

TO-220 through-hole kılıf yapısı, harici soğutucu (heatsink) kullanımıyla etkili ısı dağılımı sağlar ve montajı kolaylaştırır. Düşük RDS(on) değeri ile iletim kayıplarını minimize ederken, logic-level gate yapısı sayesinde mikrodenetleyiciler ve düşük voltajlı sürücülerle doğrudan sürülebilir. Bu özellikleriyle hem endüstriyel hem de hobi projeleri için güvenilir bir çözümdür.

IRLZ44N Teknik Özellikleri:

• N-kanal güç MOSFET

• Drenç-kaynak gerilimi (VDS): 55V

• Sürekli drenç akımı (ID): 47A

• Maksimum güç dağılımı (PD): 110W

• Düşük iletim direnci RDS(on): 22mΩ @ VGS = 10V

• Kapı eşik gerilimi VGS(th): 2V @ 250µA

• Toplam kapı yükü (Qg): 48nC

• Giriş kapasitansı (Ciss): 1.7nF

• Çıkış kapasitansı (Coss): 400pF

• Çalışma sıcaklığı aralığı: -55°C ~ +175°C

• Kılıf tipi: TO-220 (Through-Hole)

Faydalı Linkler / Dokümanlar:

• Datasheet
• EasyEDA Model
