USB 2.0 Type-C - PCB Dönüştürücü

Ürün Kodu
:
18256
Marka / Menşei
:
Pololu
Stok Adedi
:
0
Fiyat
:
39,49 TL + KDV
KDV Dahil Fiyat
:
46,59 TL
Aynı Gün Kargo
Hafta içi 15:00’a, Cumartesi 10.30'a kadar verilen siparişler aynı gün kargolanır.
Alışveriş Listeme Ekle
Buraya tıklayarak bu ürünü listenize ekleyebilir ve daha sonra yeniden inceleyebilirsiniz.
Teknik Servis
Deneyimli kadromuz ve gelişmiş teknik servis desteğimiz ile hep yanınızdayız.
İade Garantisi
14 gün iade garantisi ile
sizleri hiç üzmeden
süreci yürütüyoruz.
Yorum Ekle
Ürünle İlgili Öne Çıkan Kampanyalar

{{CMP.TITLE}}

{{CMP.DESCRIPTION}}

  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar (0)
  • Tavsiye Et
  • Resimler
  • Soru Sor
  • USB 2.0 Type-C - PCB Dönüştürücü

    USB Type-C konektörünün, çok çeşitli mevcut USB konektörlerinin yerini alması amaçlanmıştır. Tersine çevrilebilir ve hem USB ana bilgisayarı hem de USB cihazı rollerinde hizmet edebilir, bir kablonun her iki ucunun da her iki tarafı yukarı gelecek şekilde bir prize takılmasına izin verir ve artan gücün (20 V ve 5 A'ya kadar) anlaşılmasını destekleyebilir ve USB arayüz kablolarının alternatif kullanımları.

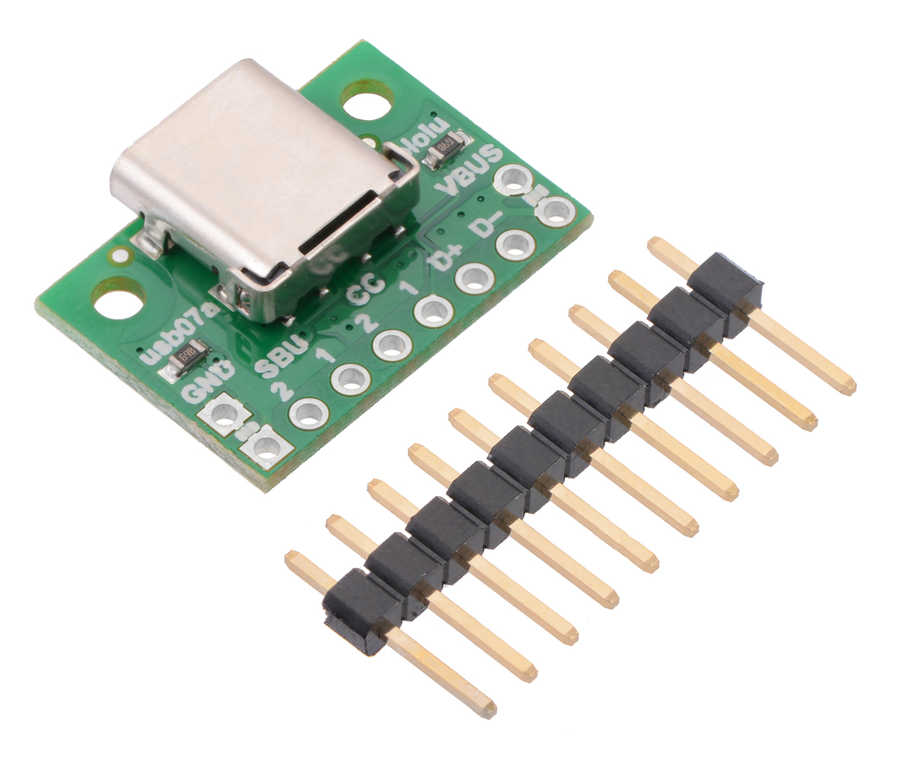

    USB-C konektörünün 24 sık aralıklı pimi, bir hobi projesinde veya prototip tasarımında kullanılmasını zorlaştırır. Bu koparma kartı, güç (VBUS ve GND), USB 2.0 diferansiyel verileri (D + ve D−), Yapılandırma Kanalı (CC) ve Yan Bant Kullanımı (SBU) için konektörün pinlerine erişim sağlayarak yardımcı olur. Bu pimlerin her biri, yüksek akım uygulamaları için çift VBUS ve GND pimlerinin yanı sıra, kart üzerinde 1 × 8 sıra 0,1 ″ aralıklı pimler halinde bölünmüştür. Dahil edilen 1 × 10 düz erkek başlık, kartın standart perfboardlar, lehimsiz devre tahtaları ve 0.1 ″ konektörlerle kullanılmasına izin vermek için bu pinlere lehimlenebilir.

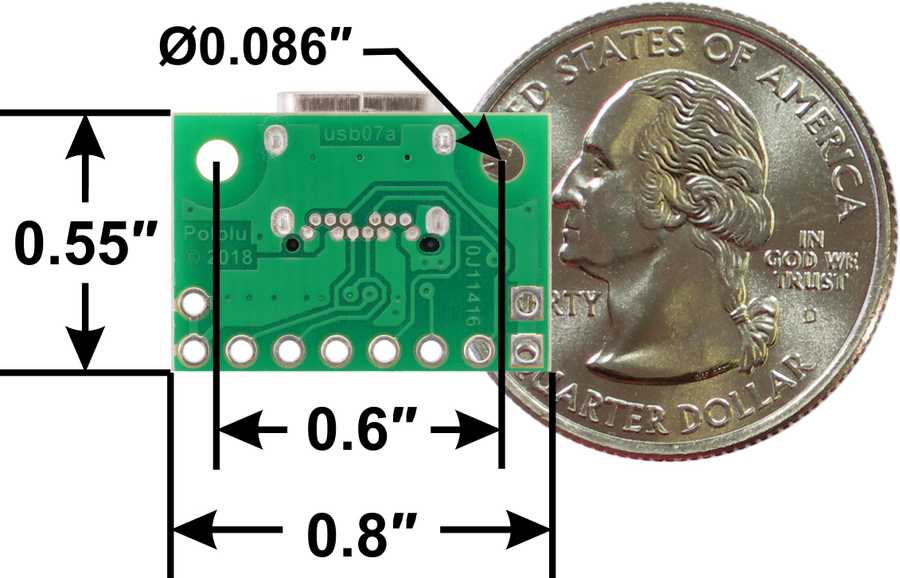

    Bu kart, Type-C konektörün USB 3.1 SuperSpeed diferansiyel çiftlerini (TX ve RX sinyalleri) açığa çıkarmaz, bu nedenle yalnızca USB 2.0 Düşük Hızlı, Tam Hız ve Yüksek Hızlı iletişimi destekler. Kart, yalnızca 0,8 ″ × 0,55 ″ (USB C Tipi konektör dahil 0,8 ″ × 0,6) ölçer ve # 2 veya M2 vidalar için 0,086 ″ çapında iki montaj deliğine sahiptir.

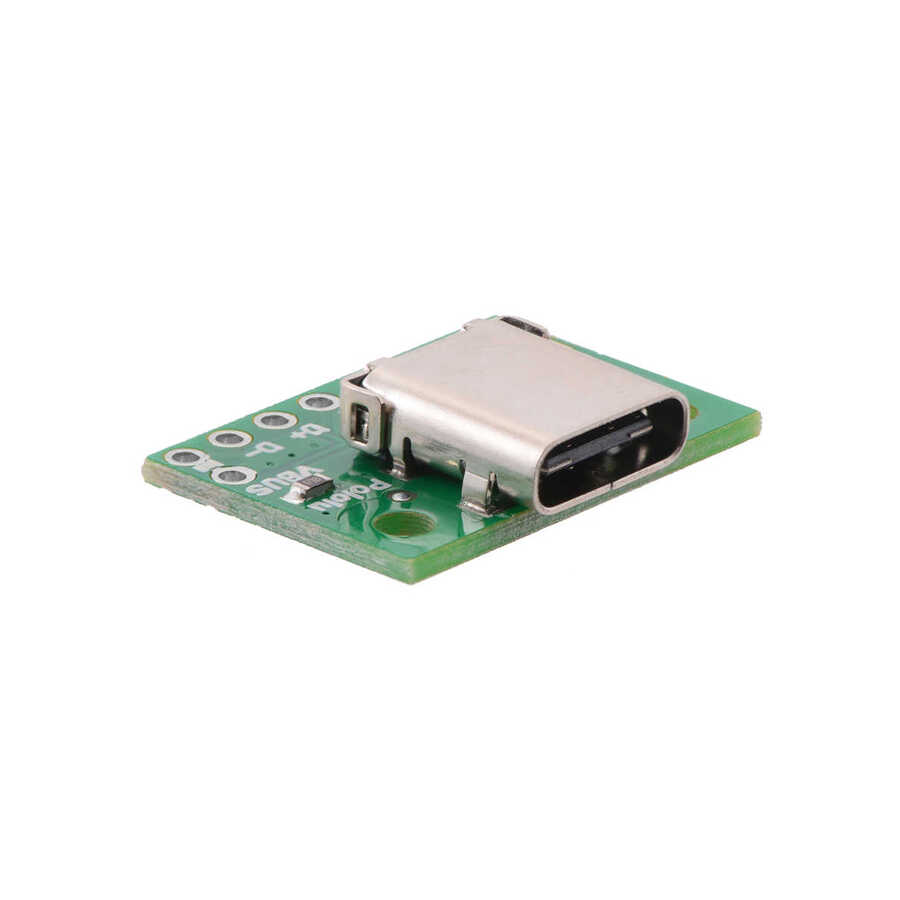

    Close-up of Type-C connector on the USB 2.0 Type-C Connector Breakout Board.

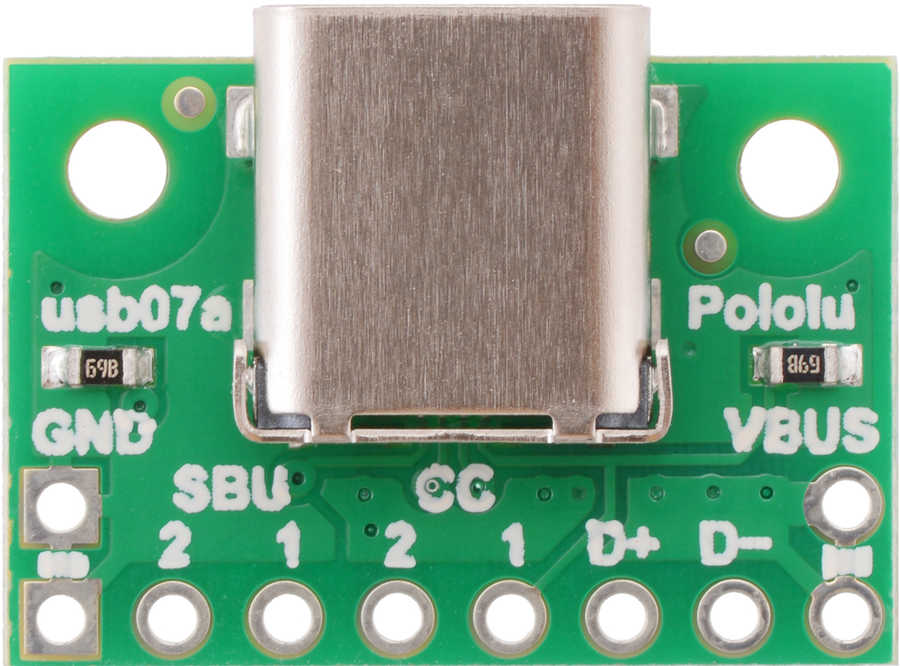

    USB 2.0 Type-C Connector Breakout Board, top view.

    Ayrıca USB Mini-B ve USB Micro-B konektör koparma kartları da taşıyoruz ve USB Micro-B koparma kartları olarak ikiye katlanan iki güç çoklayıcımız var: FPF1320 taşıyıcı ve TPS2113A taşıyıcı. Bu son iki güç çoklayıcı, hem USB'den hem de harici bir kaynaktan güç alabilen bir cihaza sahip olmayı kolaylaştırır.


    Teknik Özellikler:

    • Boyut: 0,8 ″ × 0,6 ″ × 0,18 ″ 1
    • Ağırlık: 1,3 g2
    • PCB geliştirme kodları: usb07a
    • PCB işaretleri: 0J11416

    Diagram:
