74LS90DR - SOP-14

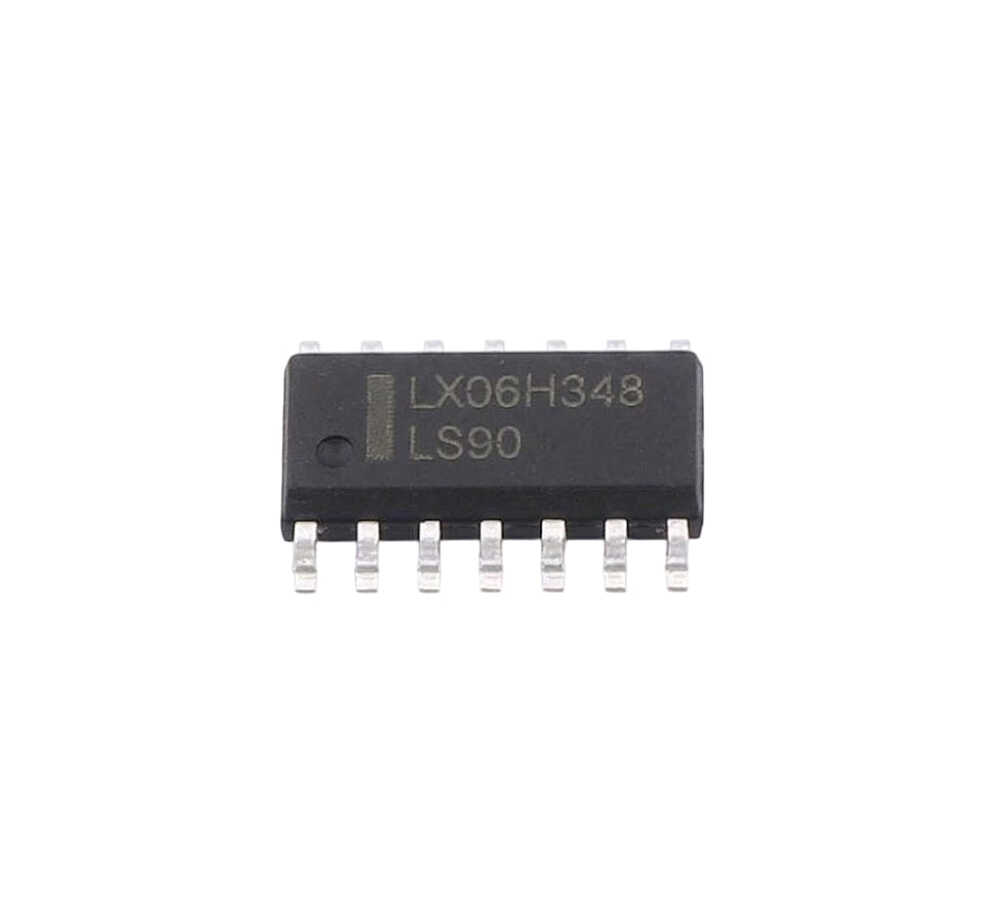

SN74LS90DR Onlu (Decade / BCD) ve İkili (Binary) Sayıcı Entegresi (SOP-14)

SN74LS90DR Onlu/İkili Sayıcı Entegresi, dijital devrelerde frekans bölme, zamanlama ve BCD (Binary Coded Decimal) sayım işlemlerini gerçekleştirmek için tasarlanmış Low-Power Schottky (LS) TTL teknolojisine sahip asenkron bir dalgacık (ripple) sayıcıdır. Texas Instruments tarafından üretilen bu entegre, iç mimarisinde bağımsız bir Modulo-2 (1-bit) ve bir Modulo-5 (3-bit) sayıcı bloğu barındırır.

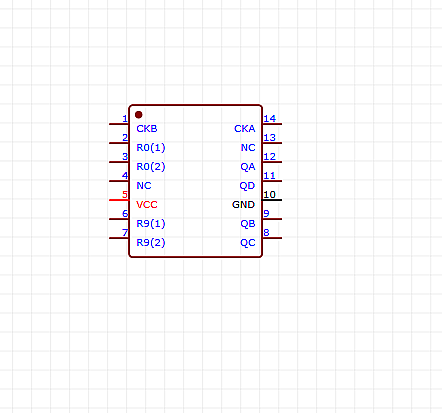

Entegre, dış bağlantı yapılandırmasına göre farklı modlarda çalıştırılabilir. QA çıkışı CKB girişine bağlandığında standart 0-9 (BCD / Onlu) sayıcı veya 1:10 frekans bölücü olarak görev yapar. Bağımsız bırakıldığında ise aynı anda hem 1:2 hem de 1:5 frekans bölücü olarak kullanılabilir. Çift master reset (R01, R02) ve çift master preset/set (R91, R92) girişleri sayesinde sayıcıyı anında "0000" (Sıfır) veya "1001" (9) konumuna kurma esnekliği sunar. Dijital saatler, frekans metreler ve 7-segment display sürücü devrelerinde yaygın olarak tercih edilir.

Öne Çıkan Özellikler:

• Çok Yönlü Sayım Modları: Dış bağlantılarla Modulo-2, Modulo-5, Modulo-10 (BCD) veya Bimetrik (Bi-quinary) sayıcı yapılandırması.
• BCD (0-9) Çıkış Desteği: 7-segment display kod çözücü entegreleri (örneğin 74LS47) ile doğrudan uyumlu 4-bitlik ikili kodlanmış onluk çıkış.
• Gelişmiş Reset ve Preset Girişleri: Sayıcıyı donanımsal olarak anında sıfırlama (0000) veya 9 seviyesine (1001) çekebilme yeteneği.
• Frekans Bölücü Mimarisi: Saat sinyallerini 2'ye, 5'e veya 10'a bölerek hassas zamanlama kaynakları oluşturma.
• Low-Power Schottky (LS) TTL Teknolojisi: 42 MHz'e varan tipik saat frekanslarında düşük güç tüketimi ile kararlı anahtarlama.
• Kompakt SOP-14 Kılıf: Baskı devre kartlarında (PCB) alan tasarrufu sağlayan SMD yüzey montaj yapısı.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet SN74LS90DR Onlu/İkili Sayıcı Entegresi - SOP-14
