74HC86DR - SOP-14

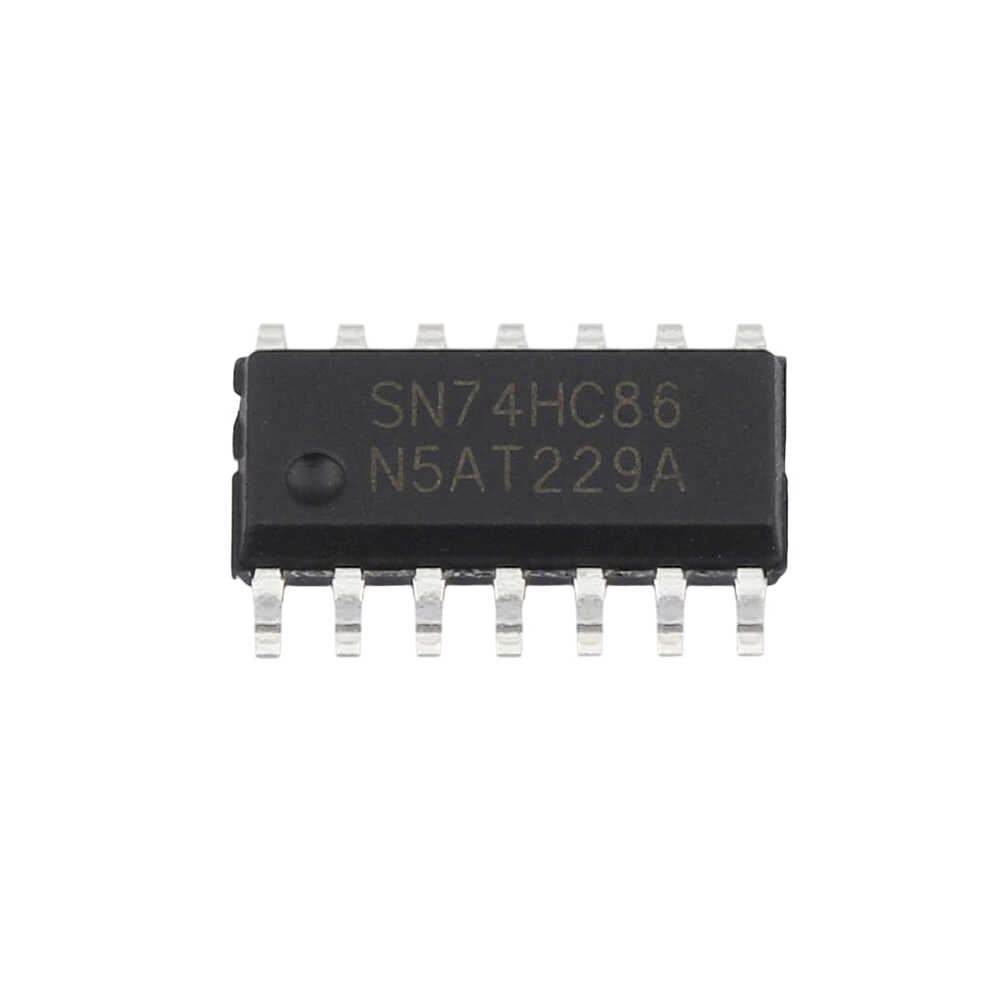

SN74HC86DR Dörtlü 2-Girişli XOR (Özel VEYA) Kapısı Entegresi (SOP-14)

SN74HC86DR Dörtlü 2-Girişli XOR (Exclusive-OR) Kapısı Entegresi, dijital mantık devrelerinde karşılaştırma, parity (teklik/çiftlik) kontrolü, aritmetik toplama ve faz algılama işlemlerini gerçekleştirmek için tasarlanmış yüksek hızlı CMOS lojik entegresidir. Texas Instruments kalitesiyle üretilen bu entegre, tek bir çip içerisinde birbirinden bağımsız çalışan 4 adet 2-girişli XOR kapısı barındırır.

Her bir XOR kapısı, girişleri birbirinden farklı lojik seviyelerdeyken (biri HIGH, diğeri LOW) çıkışında mantıksal YÜKSEK (HIGH / 1) sinyali üretir; her iki giriş de aynı seviyede olduğunda (her ikisi de LOW veya her ikisi de HIGH) çıkış DÜŞÜK (LOW / 0) seviyeye geçer. Düşük güç tüketimini yüksek anahtarlama hızıyla birleştiren 74HC mimarisi ve geniş çalışma gerilimi (2V - 6V) sayesinde dijital hesaplama sistemlerinde, şifreleme mantıklarında ve endüstriyel kontrol kartlarında güvenle tercih edilir.

Öne Çıkan Özellikler:

• 4 Bağımsız 2-Girişli XOR Kapısı: Tek entegre ile 4 farklı ikili Özel-VEYA doğrulama ve karşılaştırma işlemini eşzamanlı gerçekleştirebilme.
• Yüksek Hızlı CMOS Teknolojisi: Düşük güç harcaması ile nanosaniye seviyelerinde yüksek anahtarlama performansı.
• Geniş Çalışma Gerilim Aralığı: 2.0V ila 6.0V DC arasındaki tüm dijital mantık sistemleri (3.3V ve 5V) ile tam uyum.
• Dahili Çıkış Sürücü Kapasitesi: Doğrudan diğer lojik kapıları veya sürücü devrelerini tetikleyebilen kararlı çıkış akımı (±5.2 mA).
• Evrensel Lojik Eleman: Çıkış tersleme, bit karşılaştırma ve dijital eşlik denetimi için çok yönlü kullanım.
• Kompakt SOP-14 Kılıf: Baskı devre kartlarında (PCB) alan tasarrufu sağlayan SMD yüzey montaj yapısı.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet SN74HC86DR Çift Girişli XOR Kapısı Entegresi - SOP-14
