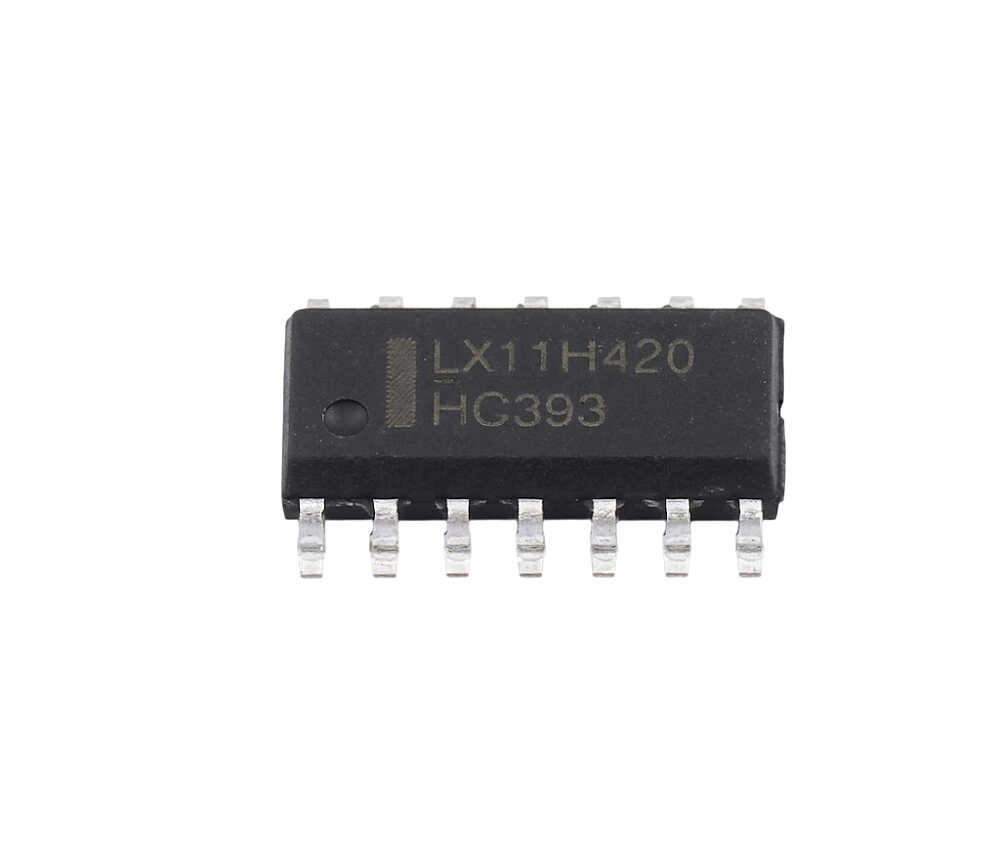

74HC393DR - SOP-14

SN74HC393DR Çift 4-Bit İkili (Binary) Sayıcı Entegresi (SOP-14)

SN74HC393DR Çift 4-Bit İkili (Binary) Sayıcı Entegresi, dijital devrelerde frekans bölme, zamanlama ve darbe sayma işlemlerini gerçekleştirmek için tasarlanmış yüksek hızlı CMOS lojik entegresidir. Texas Instruments kalitesiyle üretilen bu entegre, tek bir çip içerisinde iki adet birbirinden bağımsız 4-bit dalgacık (ripple) sayıcı içerir.

Entegre içerisindeki sayıcılar, saat sinyalinin düsen kenarı ile (High-to-Low) tetiklenir ve 0 ile 15 (0000 - 1111) arasında ikili sayım gerçekleştirir. İki bağımsız sayıcı blok seri bağlanarak 8-bitlik tek bir sayıcıya (0-255 sayım kapasitesi) kolayca dönüştürülebilir. Her sayıcı için bulunan bağımsız asenkron Master Reset (CLR) pini, çıkışların anında sıfırlanmasına olanak tanır. Geniş çalışma voltajı (2V - 6V) ve düşük güç tüketimi ile dijital zamanlayıcılar ve frekans bölen devreler için mükemmel bir çözümdür.

Öne Çıkan Özellikler:

• Çift Bağımsız 4-Bit Sayıcı: Tek entegre içerisinde iki adet bağımsız çalışabilen veya seri bağlanabilen 4-bit sayıcı bloku.
• Esnek Yapılandırma: İki blogun seri bağlanması ile 8-bitlik (256 adım) frekans bölücü veya sayıcı elde edebilme imkanı.
• Bağımsız Asenkron Reset (CLR): Yüksek (HIGH) seviyede aktif olan reset girişleri ile sayıcıları anında sıfırlama.
• Yüksek Hızlı CMOS Teknolojisi: Düşük güç tüketimi ile yüksek anahtarlama hızı (50 MHz'e kadar clock frekansı).
• Geniş Çalışma Gerilim Aralığı: 2V ile 6V DC arasında çalışan tüm standart dijital lojik sistemlerle uyum.
• Kompakt SOP-14 Kılıf: Baskı devre kartı (PCB) tasarımlarında minimum yer kaplayan SMD yüzey montaj yapısı.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet SN74HC393DR 4-Bit İkili Sayıcı Entegresi - SOP-14
