74HC283DR - SOP-16

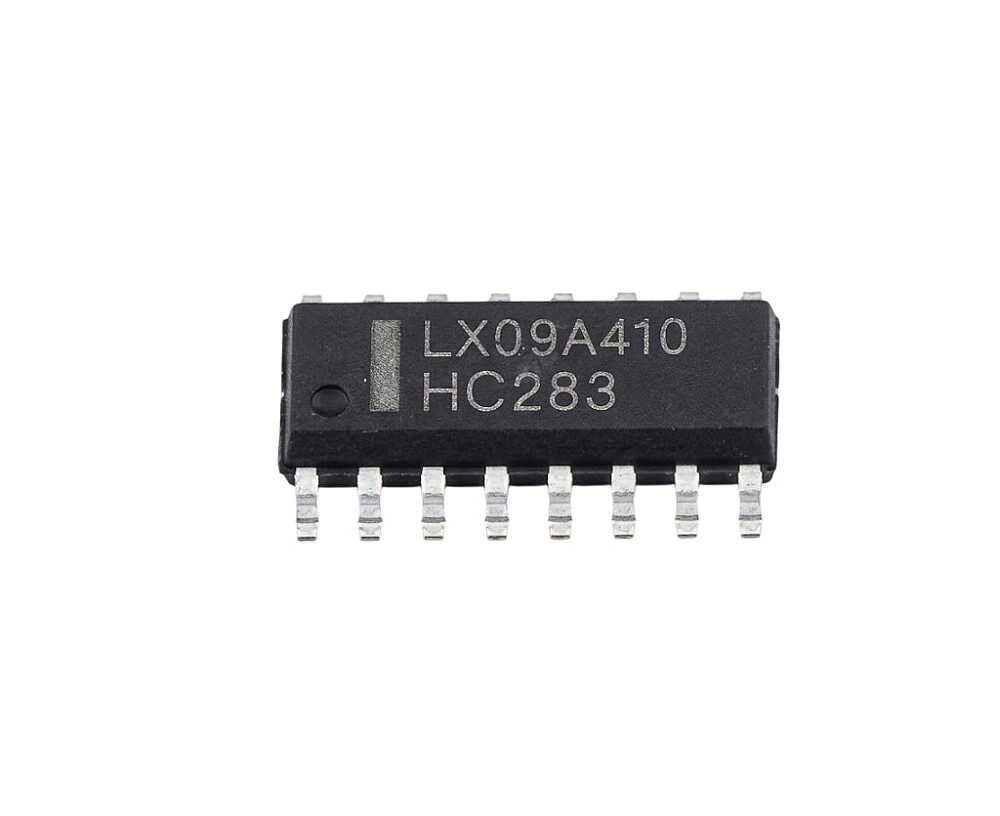

SN74HC283DR Hızlı Taşıma İletimli (Look-Ahead Carry) 4-Bit Tam Toplayıcı Entegresi (SOP-16)

SN74HC283DR 4-Bit Tam Toplayıcı (Binary Full Adder) Entegresi, dijital aritmetik mantık birimlerinde (ALU), hesaplama devrelerinde ve veri işleme sistemlerinde iki adet 4-bit ikili sayıyı toplamak için tasarlanmış yüksek hızlı CMOS lojik entegresidir. Texas Instruments tarafından üretilen bu entegre, dahili Hızlı Taşıma İletimi (Look-Ahead Carry) mimarisi sayesinde taşıma (carry) sinyali gecikmelerini minimize eder.

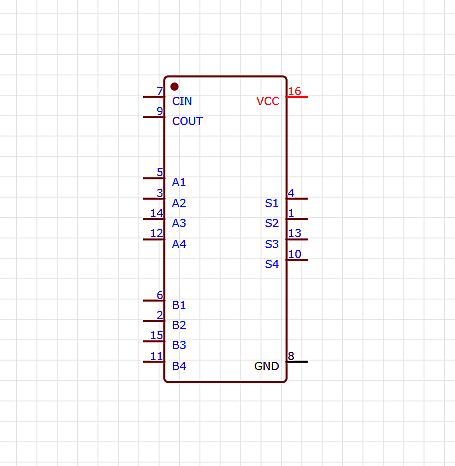

Entegre, iki adet 4-bit ikili kelimeyi (A1-A4 ve B1-B4) ile önceki basamaktan gelen elde taşıma girişini (C0 / CIN) hesaba katarak 4-bit toplam çıkışı (S1-S4) ve nihai elde taşıma çıkışını (C4 / COUT) üretir. Birden fazla SN74HC283DR entegresi birbiri ardına bağlanarak (cascading) 8-bit, 16-bit veya 32-bit genişliğinde yüksek hızlı toplayıcı devreler oluşturulabilir. Geniş çalışma voltajı aralığı (2V - 6V) ve SOP-16 kılıf yapısı ile dijital hesaplama ve endüstriyel kontrol kartları için idealdir.

Öne Çıkan Özellikler:

• 4-Bit Tam İkili Toplama: İki adet 4-bitlik sayıyı ve giriş taşıma (carry) sinyalini eşzamanlı toplama kabiliyeti.
• Hızlı Taşıma İletimi (Look-Ahead Carry): Tüm basamaklar boyunca taşıma sinyalini paralel işleyerek yüksek işlem hızı sağlama.
• Seri Bağlanabilir (Cascading) Yapı: C4 taşıma çıkışı ile C0 taşıma girişi birbirine bağlanarak 8-bit, 16-bit veya daha geniş işlemciler oluşturabilme.
• Yüksek Hızlı CMOS Teknolojisi: Düşük güç tüketimini yüksek dahili anahtarlama hızıyla harmanlayan 74HC mimarisi.
• Geniş Çalışma Gerilim Aralığı: 2.0V ila 6.0V DC arası sistemlerde tam lojik uyumluluk.
• Kompakt SOP-16 Kılıf: Yüzey montaj (SMD) baskı devre kartları için yüksek bileşen yoğunluğu ve kolay lehimleme.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet SN74HC283DR 4-Bit Tam Toplayıcı Entegresi - SOP-16
