74HC20DR - SOP-14

SN74HC20DR Çift 4-Girişli NAND (VE DEĞİL) Kapısı Entegresi (SOP-14)

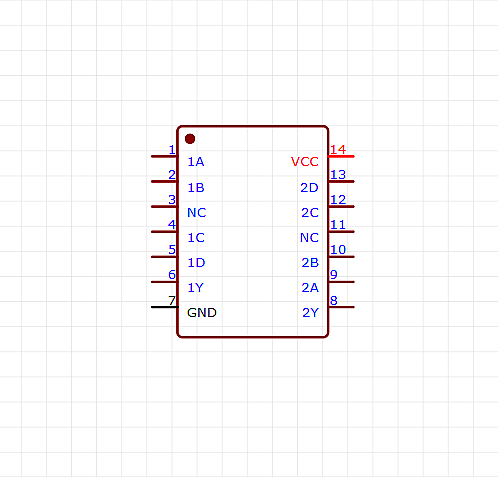

SN74HC20DR Çift 4-Girişli NAND (VE DEĞİL) Kapısı Entegresi, dijital devrelerde mantıksal doğrulama, adres kod çözme ve sinyal denetleme işlemlerini gerçekleştirmek için tasarlanmış yüksek hızlı CMOS lojik entegresidir. Texas Instruments tarafından üretilen bu entegre, tek bir çip içerisinde birbirinden bağımsız çalışan 2 adet 4-girişli NAND kapısı içerir.

Her bir NAND kapısı, dört girişinin tamamı mantıksal YÜKSEK (HIGH / 1) seviyedeyken çıkışında DÜŞÜK (LOW / 0) sinyali verir; girişlerden herhangi biri DÜŞÜK (LOW / 0) olduğunda ise çıkış YÜKSEK (HIGH / 1) seviyeye geçer. Düşük güç tüketimini yüksek anahtarlama hızıyla birleştiren 74HC mimarisi ve geniş çalışma voltajı (2V - 6V) sayesinde mikrodenetleyici çevre devrelerinde, güvenlik mantıklarında ve endüstriyel kontrol kartlarında güvenle kullanılır.

Öne Çıkan Özellikler:

• 2 Bağımsız 4-Girişli NAND Kapısı: Tek entegre ile 4 farklı sinyali eşzamanlı değerlendiren iki ayrı lojik kontrol bloku.
• Yüksek Hızlı CMOS Teknolojisi: Düşük güç harcaması ile nanosaniye seviyelerinde yüksek anahtarlama performansı.
• Geniş Çalışma Gerilim Aralığı: 2.0V ila 6.0V DC arasındaki tüm dijital mantık sistemleri (3.3V ve 5V) ile tam uyum.
• Dahili Çıkış Sürücü Kapasitesi: Doğrudan diğer lojik kapıları veya sürücü devrelerini tetikleyebilen kararlı çıkış akımı (±5.2 mA).
• Düşük Giriş Akımı: Yüksek empedanslı hatlarda minimum yükleme etkisi (1 µA maks.).
• Kompakt SOP-14 Kılıf: Baskı devre kartlarında (PCB) alan tasarrufu sağlayan SMD yüzey montaj yapısı.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet SN74HC20DR Çift 4 Girişli NAND Kapısı Entegresi - SOP-14
