74HC193DR - SOP-16

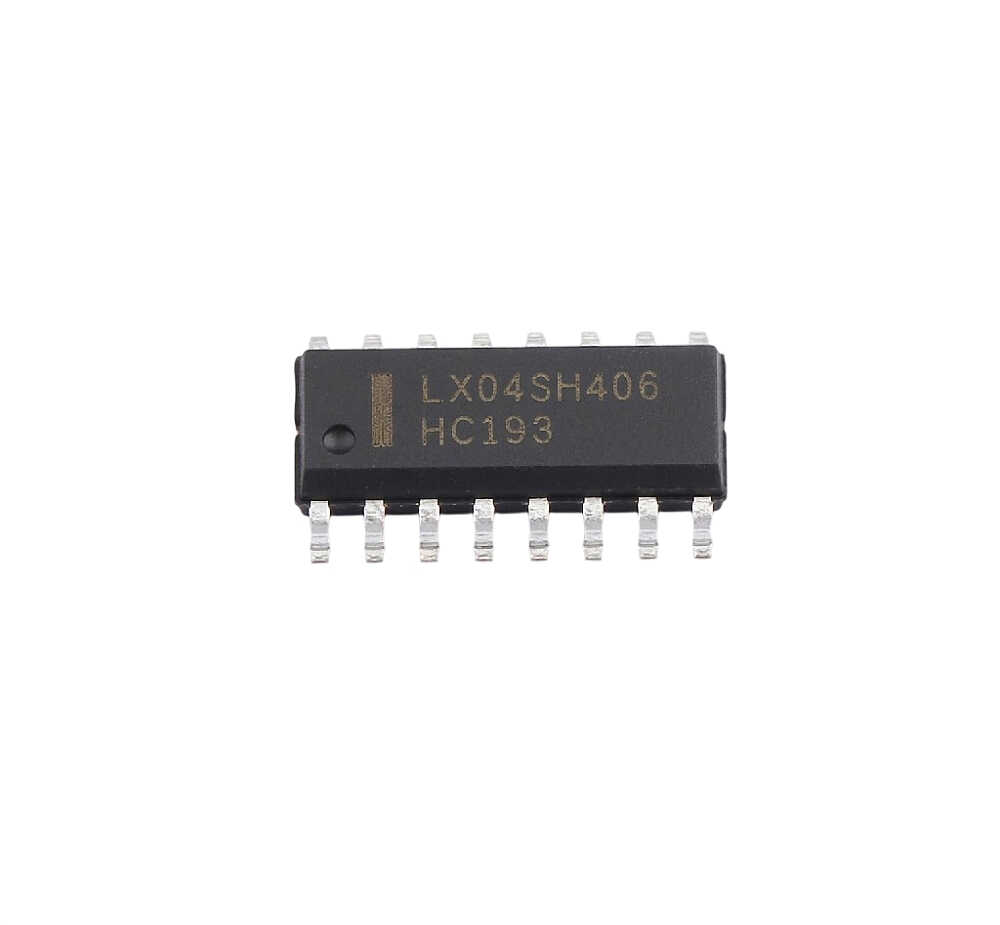

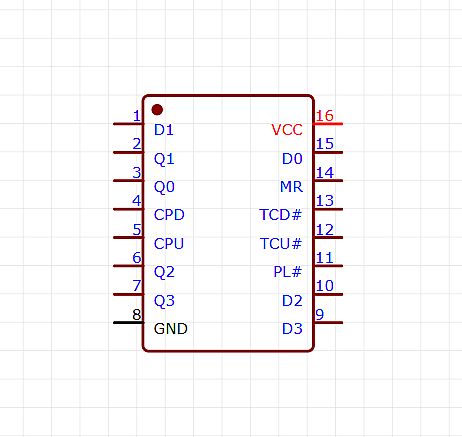

SN74HC193DR 4-Bit Senkron İleri/Geri İkili (Binary) Sayıcı Entegresi (SOP-16)

SN74HC193DR 4-Bit Senkron İleri/Geri Sayıcı Entegresi, dijital kontrol sistemlerinde hem ileri hem de geri yönde senkron ikili (binary) sayım gerçekleştirmek için tasarlanmış yüksek hızlı CMOS lojik entegresidir. Texas Instruments tarafından üretilen bu entegre, iki ayrı clock girişi (Up Clock ve Down Clock) ile çalışarak sayım yönünün doğrudan bu girişler üzerinden kontrol edilmesine imkan tanır.

Entegre, tüm flip-flop'ların aynı anda tetiklendiği senkron mimariye sahiptir. Bu sayede dalgacık (ripple) tipi sayıcılarda görülen anahtarlama gecikmeleri engellenir ve yüksek frekanslı uygulamalarda kararlı bir performans sunulur. Dahili Ayrık İleri Taşıma (Carry) ve Geri Ödünç (Borrow) çıkışları sayesinde birden fazla SN74HC193DR entegresi birbiri ardına bağlanarak (cascading) 8-bit, 16-bit veya daha geniş sayıcılar oluşturulabilir. Asenkron paralel yükleme (Load) ve sıfırlama (Clear) pinleri ile istenen başlangıç değerini yükleme veya çıkışları anında sıfırlama esnekliği sağlar.

Öne Çıkan Özellikler:

• Senkron İleri / Geri Sayım: Ayrı saat girişleri (CPU ve CPD) ile saat sinyalinin yükselen kenarında kararlı ileri/geri sayım.
• Asenkron Paralel Veri Yükleme (LOAD): Veri girişlerindeki (A, B, C, D) 4-bitlik bilgiyi anında sayıcıya ön değer olarak yükleyebilme.
• Ayrık CARRY ve BORROW Çıkışları: Çok kademeli bağlantılarda (cascading) ek mantık kapısına ihtiyaç duymadan seri sayıcı zinciri oluşturma.
• Asenkron SIFIRLAMA (CLR): Yüksek (HIGH) seviyeli bir sinyal ile tüm çıkışları (QA-QD) anında mantıksal 0 seviyesine çekebilme.
• Yüksek Hızlı CMOS Teknolojisi: Düşük güç tüketiminde yüksek saat frekanslarına (40 MHz'e kadar) ulaşabilme.
• Kompakt SOP-16 Kılıf: Yüzey montaj (SMD) baskı devre kartları için yüksek entegrasyon yoğunluğu ve kolay lehimleme.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet SN74HC193DR 4-Bit Senkron İleri/Geri Sayıcı Entegresi - SOP-16
