SMA-K T1.6 DIP Konnektör

AntennaHome AHCG.203 RF 6GHz SMA-K T1.6 DIP Konnektör

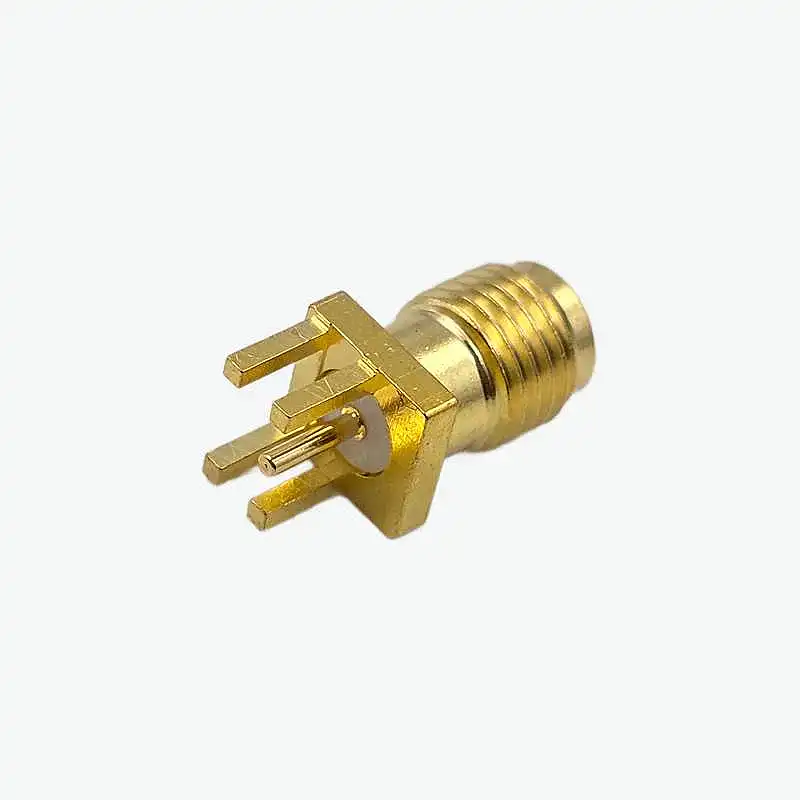

AntennaHome AHCG.203 RF SMA-K T1.6 DIP Konnektör, baskı devre kartlarının (PCB) kenar hatlarına lehimlenmek üzere geliştirilmiş endüstriyel kalitede yüksek frekanslı bir dişi SMA RF konnektör bileşenidir. DC'den **6 GHz (6000 MHz)** frekans sınırına kadar kayıpsız iletim sunarak yüksek hızlı RF modüllerinde, mikrodalga devrelerinde ve anten geçişlerinde güvenle kullanılır.

Konnektör, **T1.6 standardına** uygun montaj pinlerine sahiptir. Bu sayede 1.6 mm kalınlığındaki standart FR4 devre kartlarının kenarlarına (edge mount / DIP geçmeli) kusursuz bir şekilde oturer. Yüksek kaliteli altın/nikel kaplamalı pirinç gövde mimarisi, eklem noktalarındaki kontak direncini sıfıra indirirken yüksek frekanslı sarmal RF dalgalarını empedans sapması yapmadan iletir.

Öne Çıkan Özellikler:

• 6 GHz Üstün Frekans Sınırı: DC ile 6000 MHz arasındaki geniş mikrodalga frekans bantlarında kararlı empedans çizgisi.
• T1.6 DIP Kart Kenarı Uyumlu: Standart 1.6 mm kalınlığındaki endüstriyel PCB plaketlerine tam oturan mukavemetli montaj pinleri.
• Düşük Kontak Direnci: Kaliteli metal alaşım kaplaması sayesinde tekrarlanan anten tak-çıkar döngülerinde aşınmayan, kayıpsız iletken şasi.

Teknik Özellikler:

Uygulama Alanları:

• 2.4GHz/5.8GHz Wi-Fi, Bluetooth, LoRa ağ geçitleri ve FPV drone video iletim kartlarının PCB anten çıkışları.
• RF laboratuvar test ekipmanları, mikrodalga filtre tasarımları ve sinyal jeneratörü arayüz plaketleri.
• Geliştirme kartları ve özel üretim RF amplifikatör modüllerinin şasi üstü harici anten soket entegrasyonları.
