Sanayi Tipi USB CAN CAN-FD Analizörü

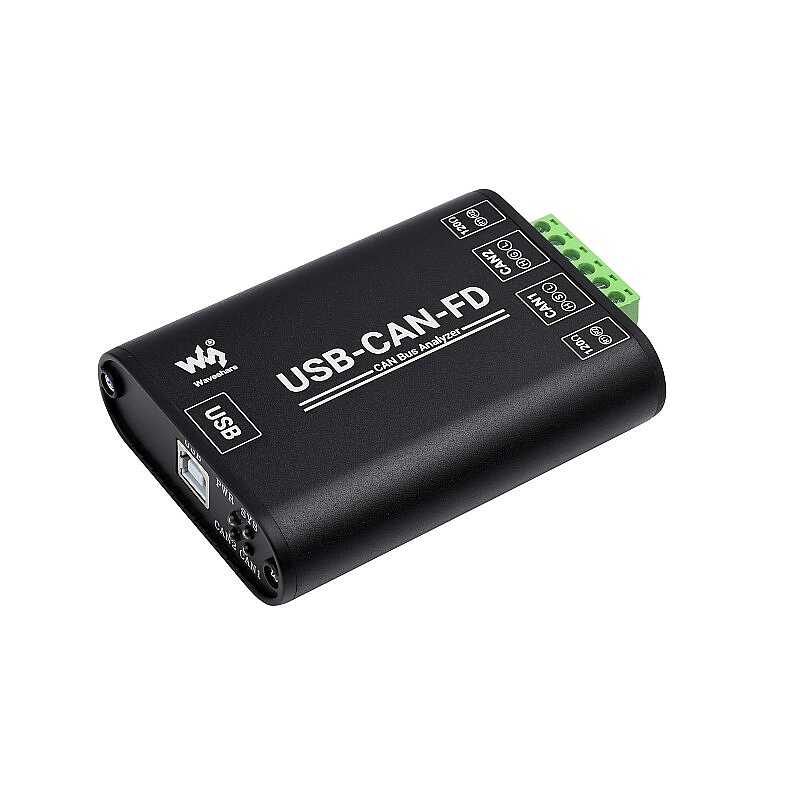

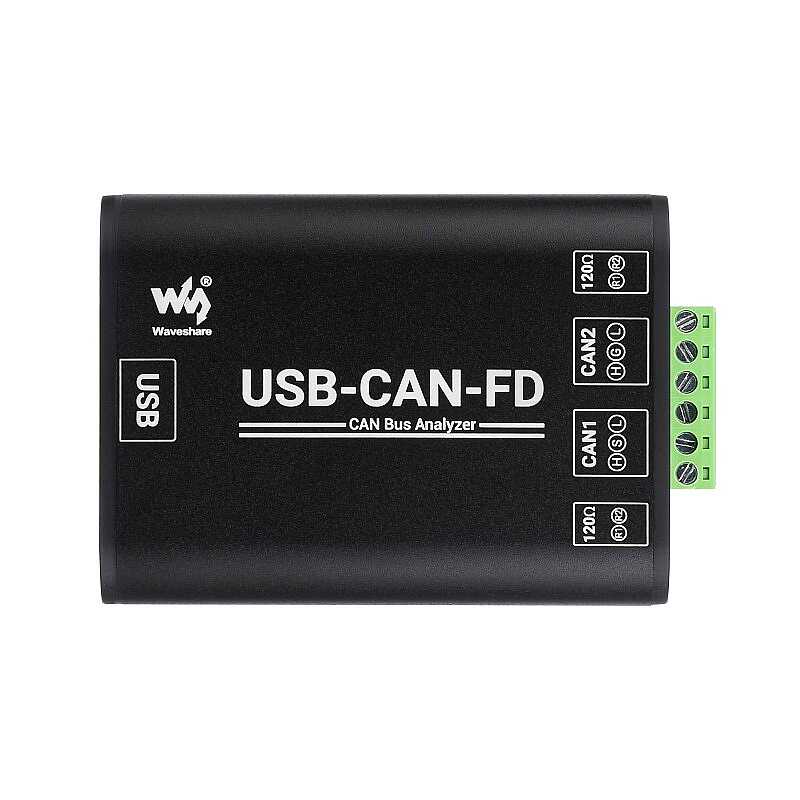

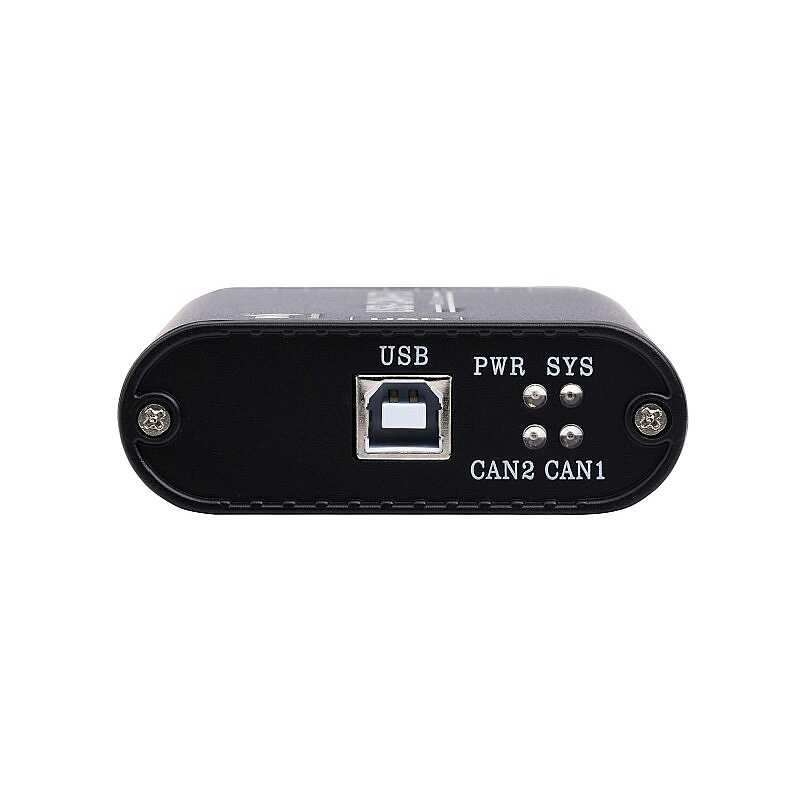

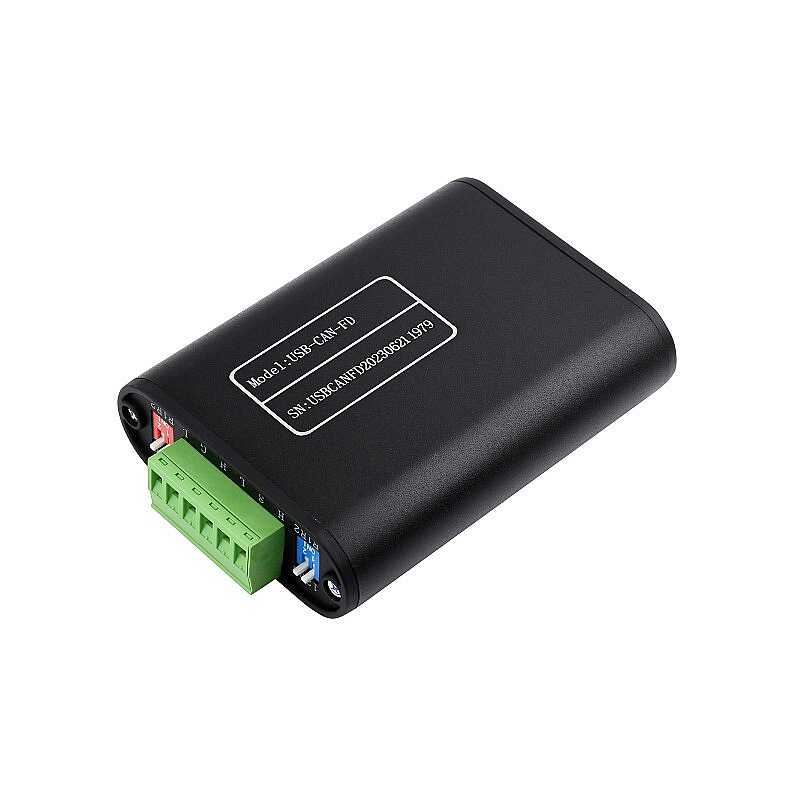

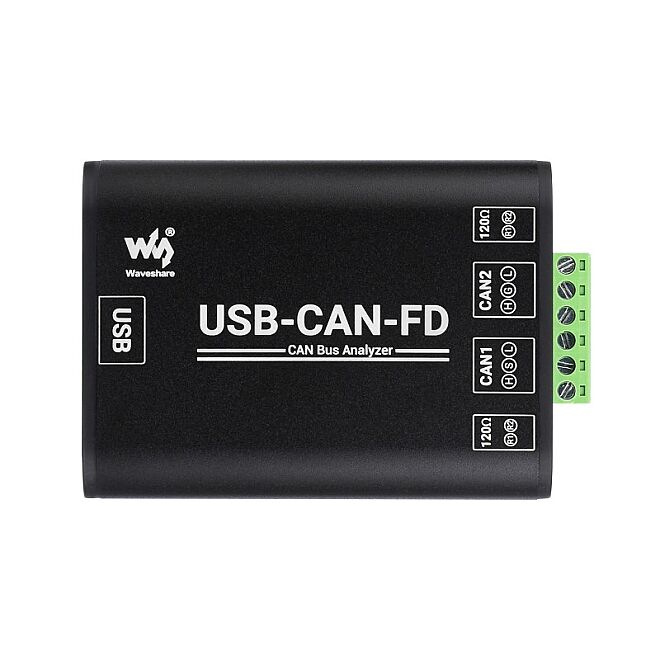

Waveshare Sanayi Tipi Çift Kanal İzoleli USB - CAN / CAN-FD Bus Veri Analizörü

Waveshare Sanayi Tipi USB CAN / CAN-FD Analizörü, otomotiv elektroniği, endüstriyel otomasyon, akıllı ulaşım sistemleri ve tıbbi cihaz altyapılarında kullanılan CAN ve CAN-FD (Flexible Data-Rate) bus ağlarını izlemek, analiz etmek, veri toplamak ve hata ayıklamak (debugging) için tasarlanmış yüksek performanslı bir arayüz dönüştürücüdür. Bilgisayarınıza veya endüstriyel ana bilgisayarınıza USB portu üzerinden bağlanan bu adaptör, yüksek bant genişliği sunan esnek CAN-FD haberleşme protokolünü ve geleneksel CAN 2.0A/2.0B standartlarını donanımsal olarak destekler. Çift kanallı bağımsız yapısı sayesinde iki farklı veri hattını aynı anda dinleyebilir, aralarında haberleşme testi gerçekleştirebilir veya protokoller arası veri köprüsü kurabilirsiniz.

Zorlu endüstriyel koşullar ve otomotiv saha testleri gözetilerek tasarlanan bu analizör, üst düzey donanımsal güvenlik standartlarına sahiptir. USB portu ile CAN1 ve CAN2 hatları arasında sağlanan 3000V DC elektriksel izolasyon, yüksek voltaj sıçramalarının ve toprak döngülerinin (ground loop) bilgisayarınıza zarar vermesini kesin olarak engeller. Her iki kanal için bağımsız olarak dahili bulunan ve fiziksel anahtarla devreye alınabilen 120Ω sonlandırma dirençleri (terminal resistors), sinyal yansımalarını önleyerek veri bütünlüğünü korur. Elektrostatik deşarj (ESD) ve yıldırım korumasıyla güçlendirilen CNC işleme alüminyum alaşımlı gövdesi, her iki yanında yer alan alev geciktirici yalıtım plakaları ile elektromanyetik parazitleri (EMI) bloke ederek sahada kesintisiz performans sunar. C, C++, Python, LabVIEW ve Qt gibi popüler yazılım geliştirme ortamları için ikincil geliştirme (secondary development) kitaplıkları ve hazır analiz araçlarıyla birlikte gelir.

Öne Çıkan Özellikler:

• CAN-FD ve CAN 2.0 Desteği: Yüksek hızlı esnek veri oranlı CAN-FD (ISO 11898-1) protokolü ile geleneksel CAN 2.0A ve CAN 2.0B standartlarına tam uyum sağlar.
• Çift Kanal Bağımsız İletişim: Birbirinden tamamen izole CAN1 ve CAN2 kanalları sayesinde aynı anda iki ayrı CAN ağını izleme, simüle etme veya veri aktarma imkanı sunar.
• 3000V DC Tam İzolasyon: USB, CAN1 ve CAN2 terminalleri arasındaki donanımsal voltaj izolasyonu ile ana bilgisayarınızı sahadaki voltaj şoklarına karşı korur.
• Esnek Baud Rate ve Otomatik Algılama: 100 Kbps ile 5 Mbps arasında yazılımla yapılandırılabilir iletişim hızları sunar, baud rate hesaplama ve otomatik algılama araçlarını destekler.
• Dahili 120Ω Sonlandırma Dirençleri: Her kanal için ayrı ayrı anahtar (switch) üzerinden aktif edilebilen entegre hat sonlandırma dirençlerine sahiptir.
• Endüstriyel Alüminyum Gövde: Alev geciktirici 3D yalıtım levhalarıyla desteklenmiş sağlam metal kasası, EMI parazitlerini engeller ve -40°C ile +85°C arasında stabil çalışır.

Teknik Özellikler:

Paket İçeriği:

• 1 Adet Waveshare Sanayi Tipi USB CAN / CAN-FD Veri Analizörü
• 1 Adet USB Tip-A -> Tip-B Bağlantı Kablosu
• 1 Adet 4-Pin Bağlantı Kablosu
• 1 Adet Tornavida
