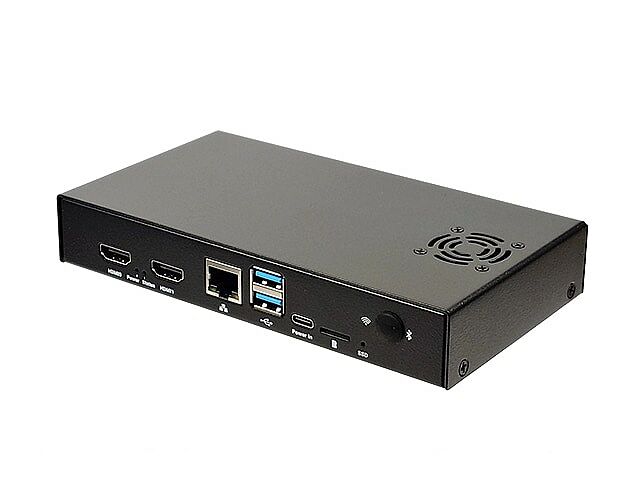

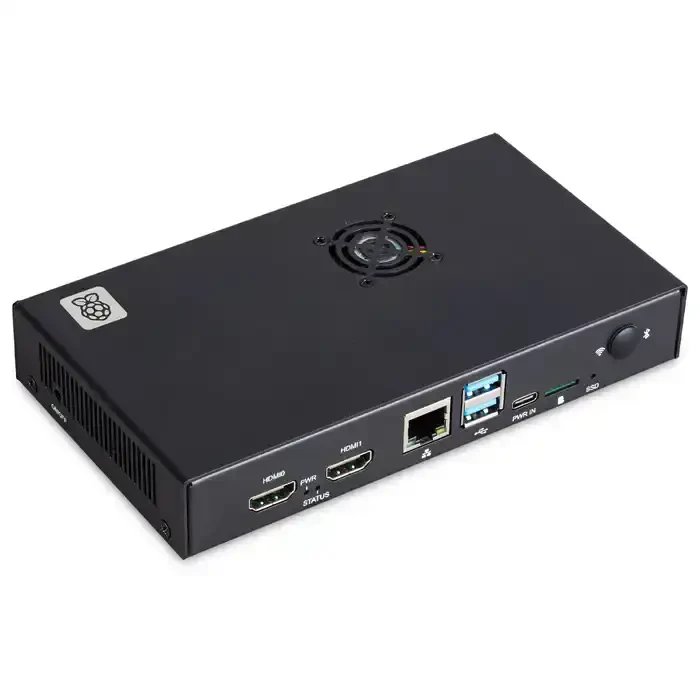

Raspberry Pi Compute Module 5 IO Kılıfı REV2

Raspberry Pi Compute Module 5 IO Kılıfı REV2

Raspberry Pi Compute Module 5 IO Kılıfı REV2, CM5 IO Board için geliştirilmiş üstün koruma, daha iyi hava akışı ve optimize edilmiş fan yerleşimi sunan yenilenmiş bir muhafaza çözümüdür. Yeni REV2 tasarımında fan ve hava tahliye kanalları geliştirilmiş, böylece hem soğutucu hem de fan ile tam uyumluluk sağlanmıştır.

Dayanıklı metal gövdesi, kolay montaj yapısı ve tüm bağlantı noktalarına tam erişim imkânı ile prototip geliştirme, eğitim, endüstriyel otomasyon ve IoT uygulamaları için profesyonel bir platform sunar.

Raspberry Pi Compute Module 5 IO Kılıfı REV2 Teknik Özellikleri:

• 170 mm x 94 mm x 28 mm boyutlarında kompakt tasarım

• Yaklaşık 350 g ağırlık

• Dayanıklı sac metal gövde

• DC Fırçasız Fan Özellikleri

• 5V DC (3.5 – 5.5V) güç girişi, taşıyıcı kart üzerindeki 4-pin fan header üzerinden besleme

• ≥ 3.5V başlangıç voltajı

• 0.85W güç tüketimi

• 0.18 ± 0.02A çalışma akımı

• 8000 RPM ± %15 maksimum fan hızı (25°C, 3–5 dk çalışma sonrası)

• 2.46 CFM maksimum hava akışı

• 21.7 dB düşük gürültü seviyesi

• 150 mm fan kablo uzunluğu

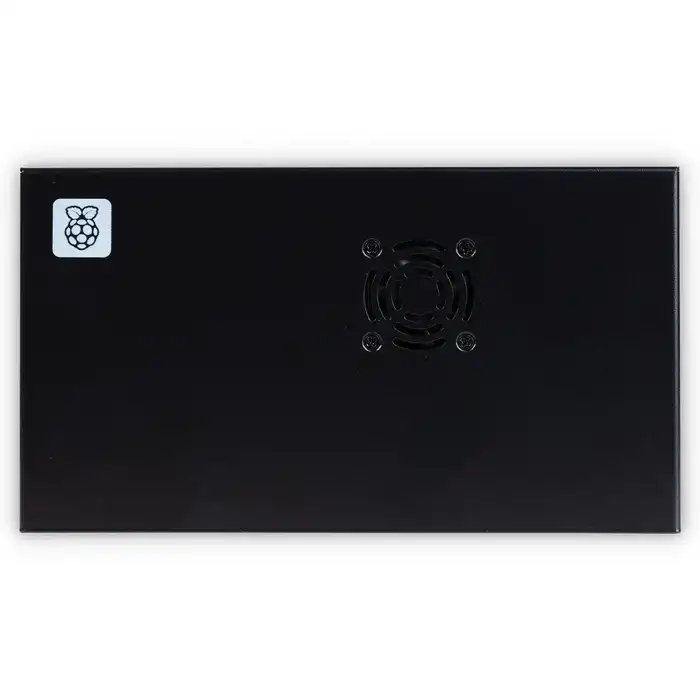

• Geliştirilmiş fan ve havalandırma çıkışları ile optimize edilmiş soğutma

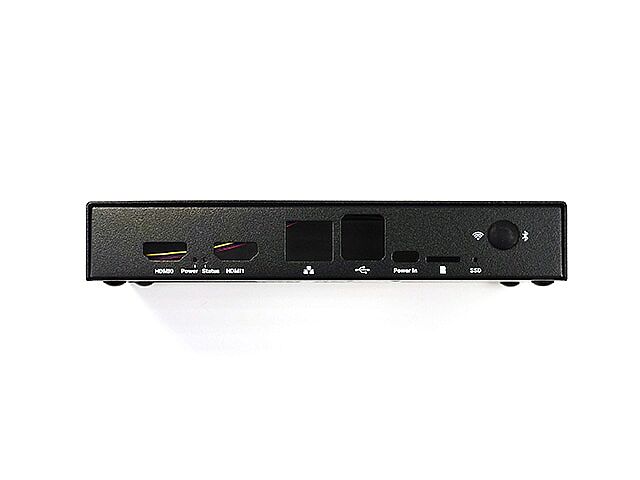

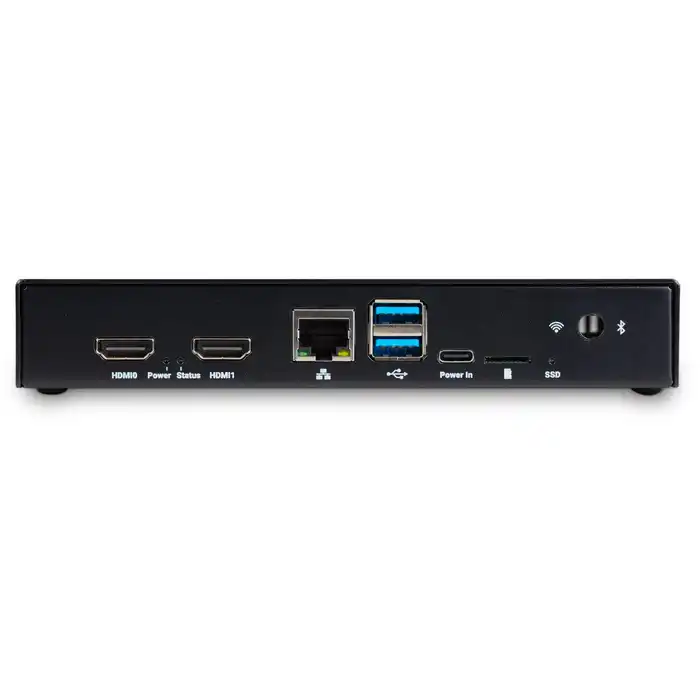

• Tüm CM5 IO bağlantı noktalarına tam erişim

Montaj İpuçları (CM5 IO Case Assembly Tips)

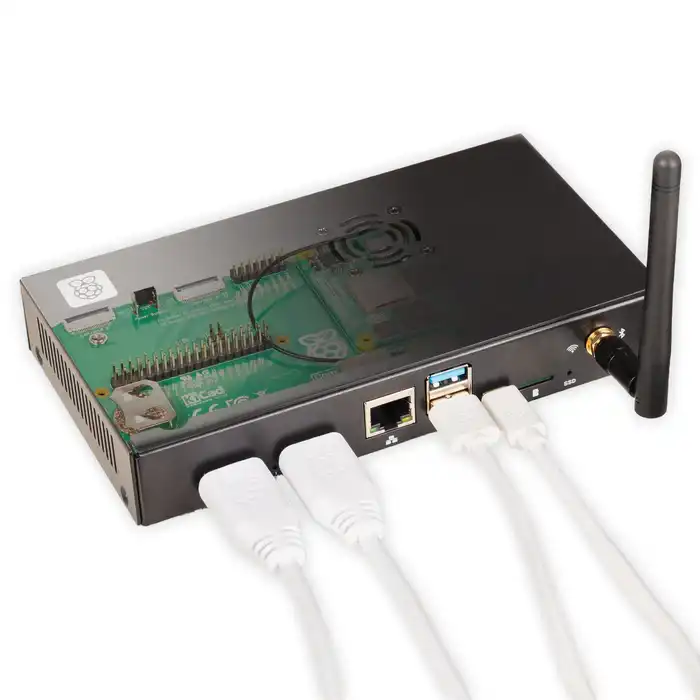

• CM5 IO Board’u kasanın alt kısmına yerleştirerek dört montaj deliğini hizalayın ve vidalayın. Vidaları aşırı sıkmamaya özen gösterin.

• Fanı kullanmak için fan kablosunu CM5 IO Board üzerindeki FAN (J14) portuna bağlayın.

• Kasanın üst kapağını yerine yerleştirirken sol ve sağ vidalama noktalarını ve arka güç butonu geçişini dikkatlice hizalayın. Vidaları sıkın ancak fazla sıkmayın.

Paket İçeriği

• 1 x Raspberry Pi Compute Module 5 IO Kılıfı REV2

Not: CM5 IO Board ve CM5 modülü pakete dahil değildir.

Faydalı Linkler:

• IO Case Product Brief
• Compute Module Resmî Dokümantasyon
