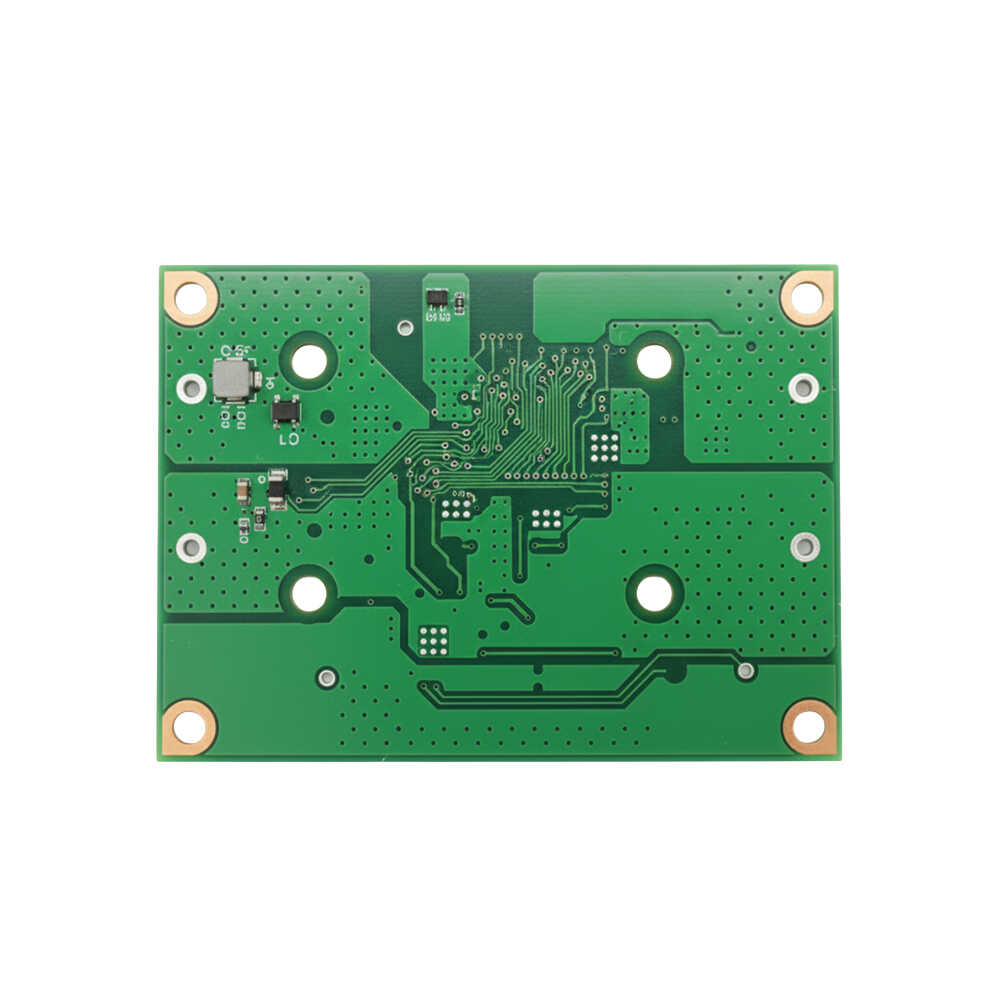

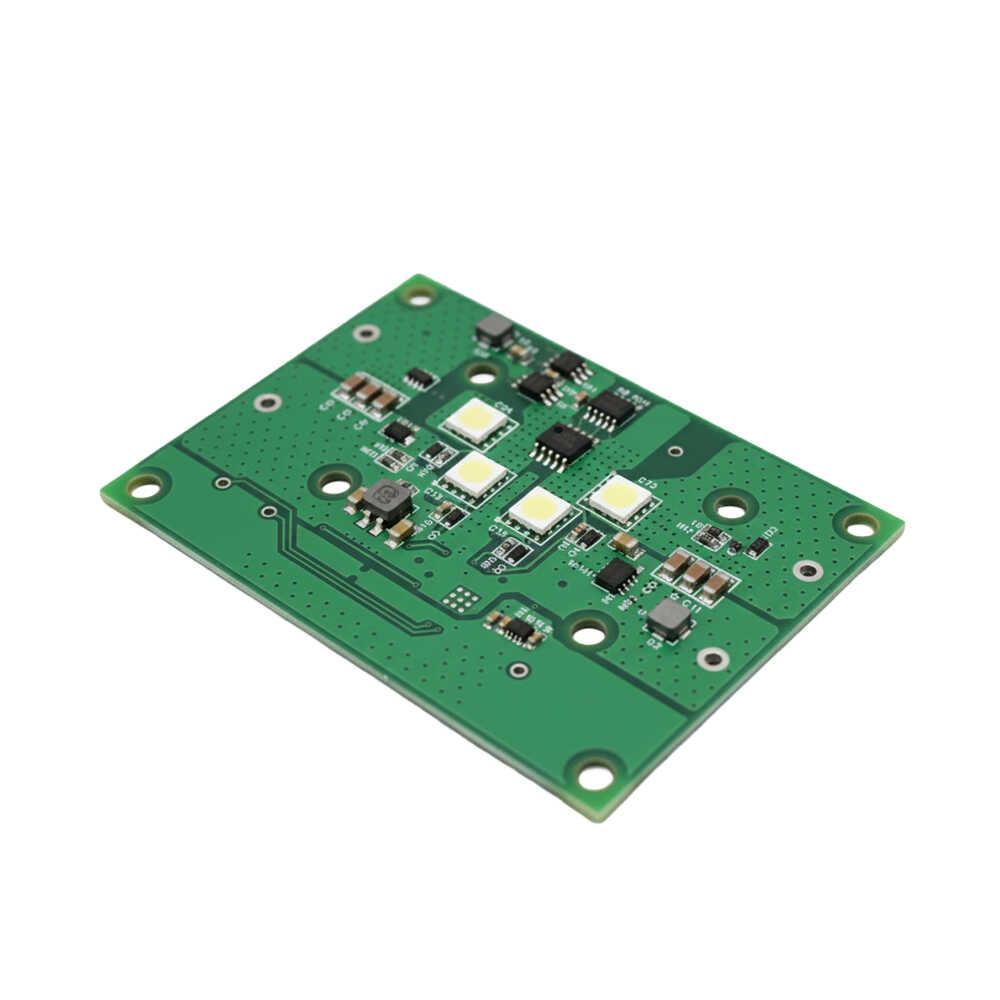

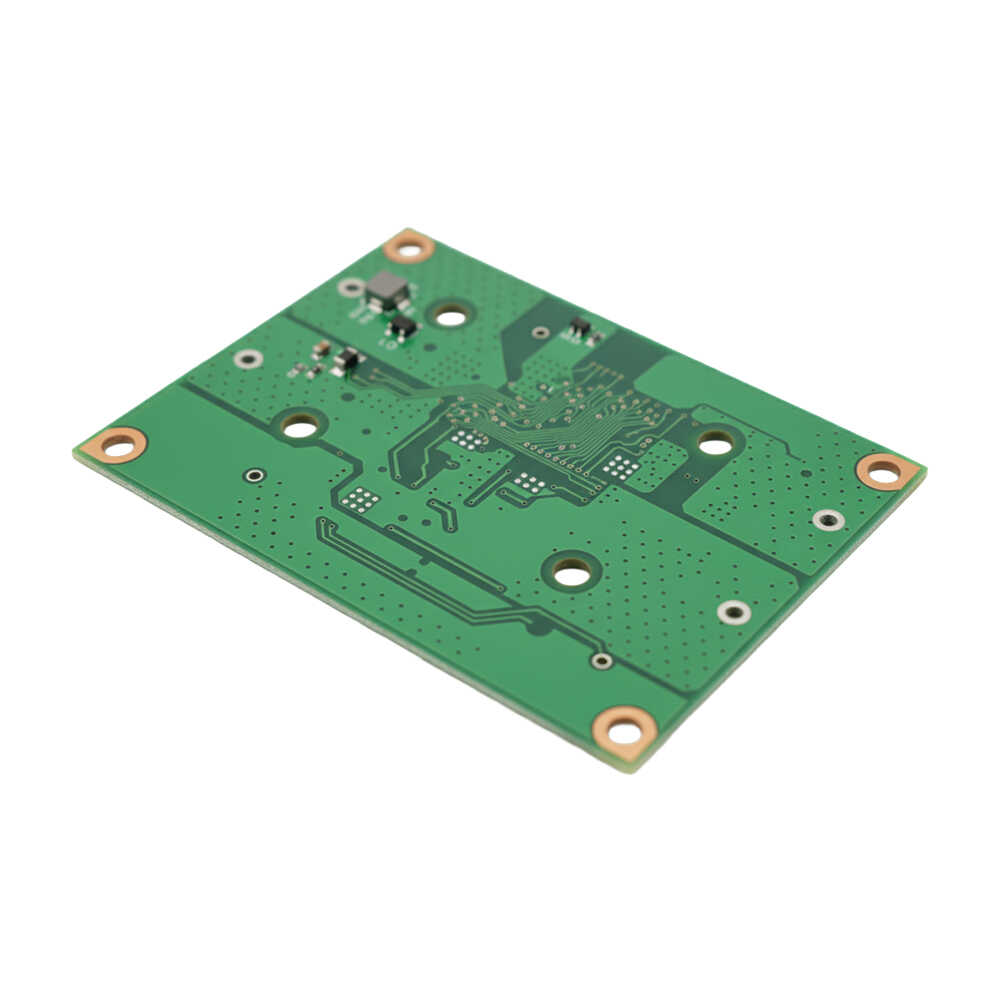

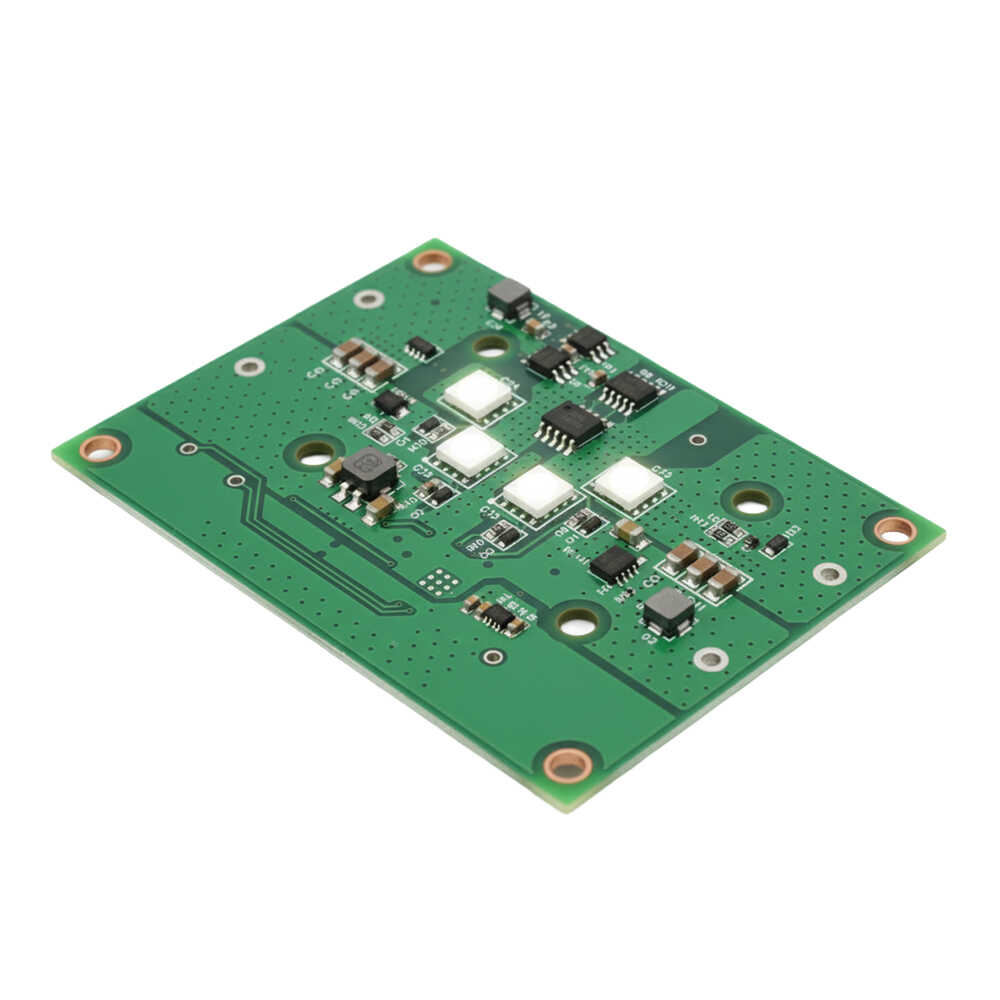

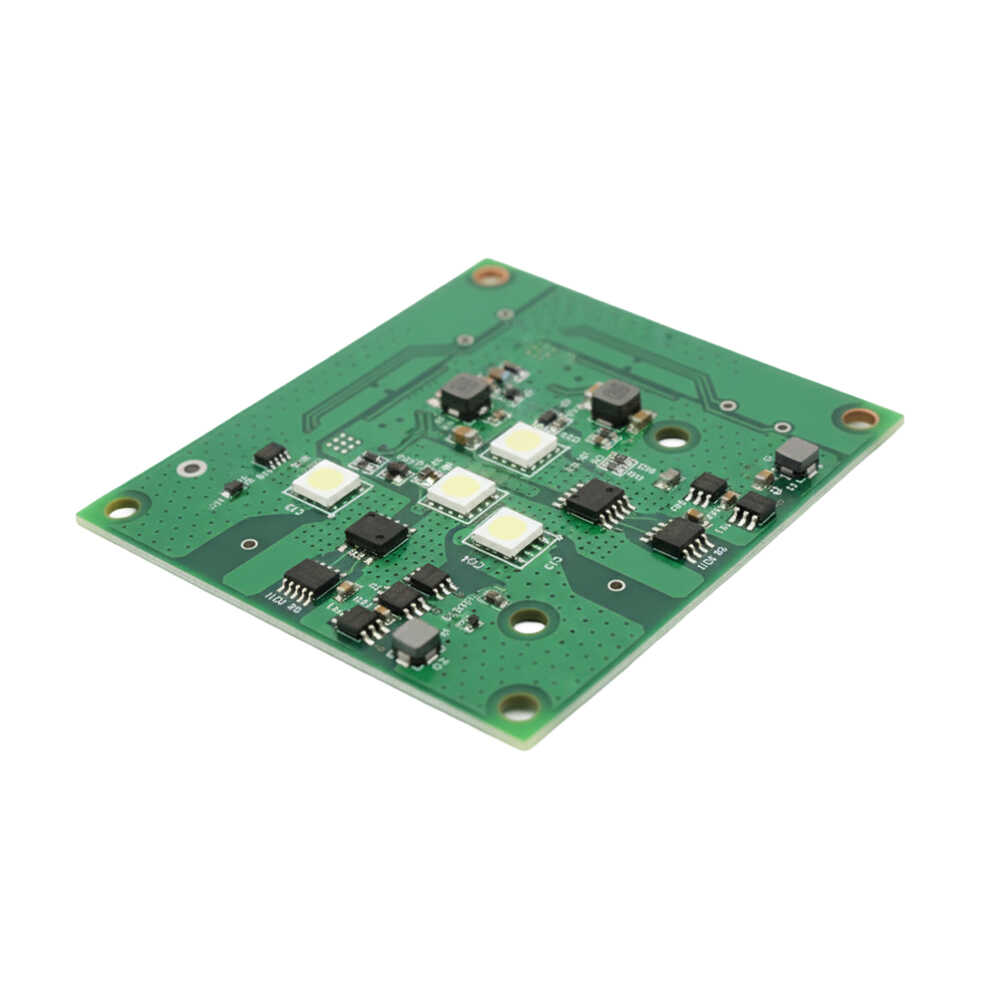

Elektronik projelerinizin kalbi olan baskı devre kartlarınızı (PCB), endüstri standartlarında kalite ve Robotistan güvencesiyle hayata geçirin. İster bir hobi projesi geliştirin, ister seri üretim için prototip hazırlayın, Robotistan PCB Servisi projenizin her aşamasında yanınızda. Yüksek hassasiyetli üretim teknolojimiz ve geniş kişiselleştirme seçeneklerimizle, tasarımlarınızı en verimli şekilde gerçeğe dönüştürüyoruz.
1. Dosyanızı Yükleyin: Gerber dosyanızı .zip veya .rar formatında sisteme yükleyin.
2. Özellikleri Seçin: Kartınızın katman, boyut, renk gibi tüm teknik özelliklerini belirleyin.
3. Siparişi Tamamlayın: Anında fiyat teklifinizi görün ve siparişinizi güvenle oluşturun.
Robotistan PCB Servisi, elektronik projelerinizi hayata geçirirken süreci sizin için en basit hale getirir.
Gümrük, Vergi ve Kargo İşlemleriyle Uğraşmayın!
Yurt dışı siparişlerinin en büyük zorluğu olan tüm gümrük işlemleri, KDV ve diğer vergiler ile lojistik süreçlerini sizin yerinize biz yönetiyoruz. Gerber dosyanızı yükleyip anında aldığınız fiyata her şey dahildir. Bu sayede sadece projenize odaklanabilir, geri kalan tüm bürokratik ve lojistik detayları bize bırakabilirsiniz. Kaliteden ödün vermeden, şeffaf ve net bir fiyatlandırma ile projelerinizi güvenle hayata geçirin.
Kalite ve Güvenilirlik: Üretim süreçlerimiz, en yüksek kalite standartlarına (IPC-A-600) uygun olarak gerçekleştirilir. Her kart, projenizin gereksinimlerini tam olarak karşıladığından emin olmak için titiz bir denetimden geçer.
Hızlı ve Erişilebilir: Gelişmiş üretim altyapımız ve optimize edilmiş lojistik ağımız sayesinde prototiplerinizi ve seri üretim kartlarınızı en kısa sürede size ulaştırıyoruz. Online sipariş platformumuz üzerinden projenizin detaylarını kolayca girerek anında fiyat teklifi alabilirsiniz.
Uzman Desteği: PCB tasarımı ve üretimi konusunda aklınıza takılan her soruda, deneyimli teknik destek ekibimiz size yardımcı olmaya hazır. Gerber dosyalarınızdan üretim seçeneklerine kadar her konuda bizden destek alabilirsiniz.
Dosya Yükleme Alanı
.rar ve .zip dosya türleri ile Gerber Dosyanızı dosya yükleme alanına yükleyebilirsiniz.

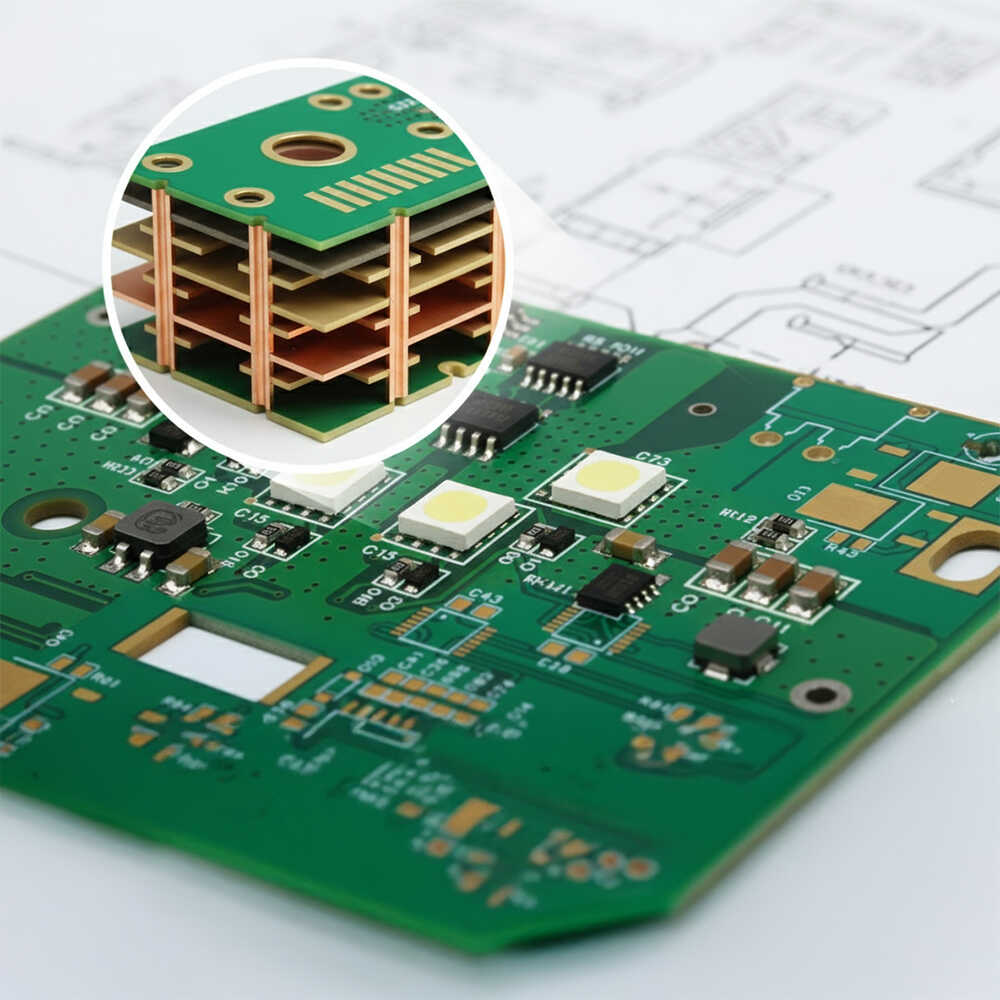

Katman Sayısı
Karttaki bakır katman sayısıdır.
Seçenekler: 1, 2, 4
Kart Boyut Ölçüleri (mm)
Kart boyutu, sipariş edilen kartın en ve boyudur. Daire şeklindeki kartlarda çap, düzensiz şekillerde ise en büyük dış hatlar esas alınır.
Min: 5, Max: 500
Kart Adet Sayısı
Kartın adet sayısıdır. En az 5 olmalıdır (5 ve 10'un katları olarak). 5000 adetten fazla talepleriniz için [email protected] adresinden bize ulaşabilirsiniz.
Min: 5, Max: 5000
Materyal
En yaygın kullanılan malzeme FR-4'tür. Alüminyum gibi farklı malzeme talepleriniz için [email protected] üzerinden iletişime geçebilirsiniz (Fiyatta değişiklik yaratabilir).
Standart: FR-4
Kart Kalınlığı (mm)
Üretim sonrası nihai kart kalınlığıdır. Tolerans, T ≥ 1 mm için ±%10, T < 1 mm için ±0.1 mm’dir.
Değer Aralığı: 0.4 - 2.0
Renk (Lehim Maskesi)
PCB'nin yüzey rengidir.
Seçenekler: Yeşil, Kırmızı, Sarı, Mavi, Beyaz, Siyah, Mor
Silkscreen (Baskı Rengi)
Bileşen, logo ve işaretleri tanımlayan mürekkep katmanıdır. Yüzey rengi Beyaz ise Siyah, diğer tüm renklerde Beyaz olarak uygulanır.
Seçenekler: Beyaz, Siyah
Yüzey Kaplama
Bakırı oksidasyondan korur ve lehimleme için düzgün bir yüzey oluşturur.
Seçenekler: HASL, Kurşunsuz, Altın Kaplama (ENIG)
Via Kaplaması
Tented: Lehim maskesiyle kaplı. Untented: Yüzey kaplama ile kaplı. Plugged: Lehim maskesiyle dolgulu. Epoxy Filled & Capped: Epoksi dolgulu ve kapaklı (yoğun BGA veya via-in-pad için).
Seçenekler: Tented, Untented, Plugged, Epoxy Filled & Capped
Bakır Kalınlığı
Dış katmanlardaki bakır kalınlığını belirtir.
Seçenekler: 1 oz Cu, 2 oz Cu
PCB Kenar Toleransı
Kart kesim hassasiyetidir. Hassas kesim, her kartın kendi hizalama delikleriyle konumlandırılıp çift geçişle tamamlanmasıdır.
Seçenekler: ±0.2mm (Standart), ±0.1mm (Keskin)
PCB İşaretlemesi
İsteğe bağlı olarak sipariş veya seri numarası eklenebilir. Talebinizi sipariş notlarında belirtebilirsiniz.
Seçenekler: İşaretsiz, İşaretli (Sipariş Numarası)

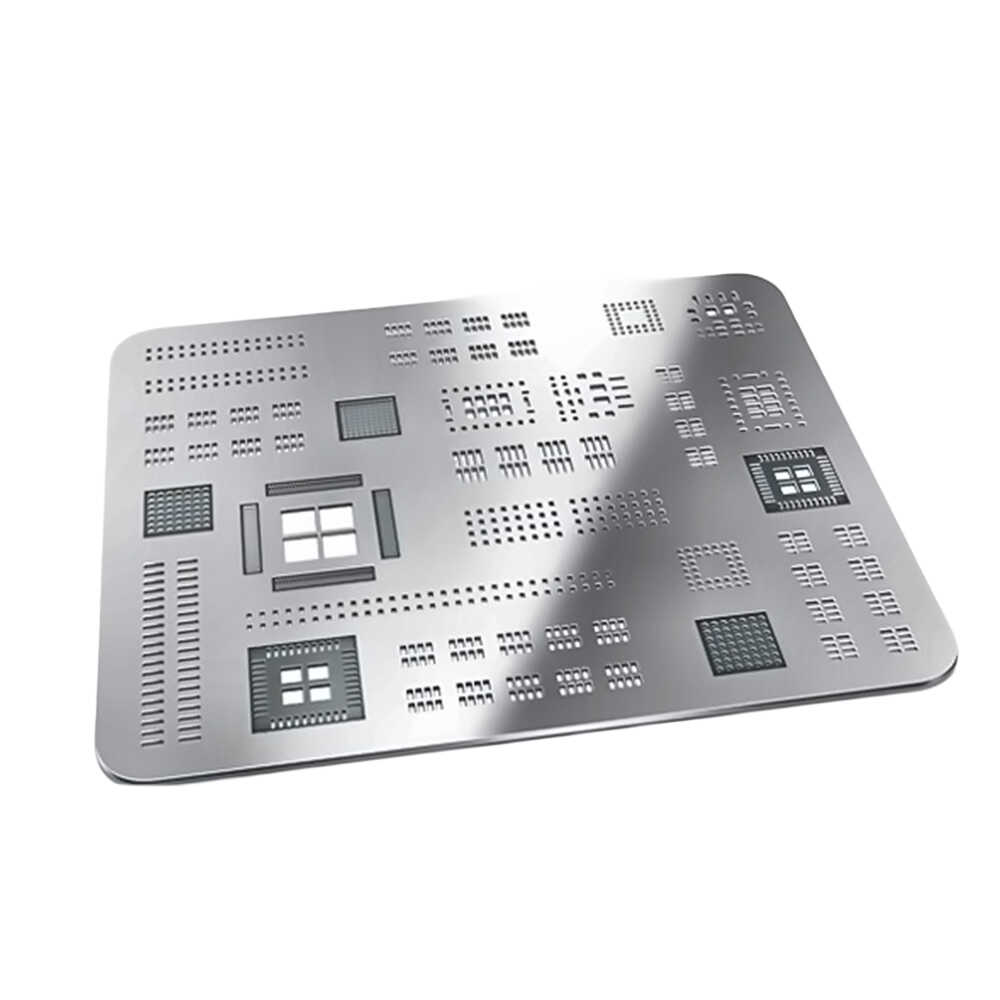

Yüzey montaj (SMD) dizgi işlemlerinizin verimliliğini ve hassasiyetini artırmak için yüksek kaliteli çelik elek (stencil) hizmetimizden yararlanın. Lehim pastasının PCB üzerindeki pedlere doğru ve tutarlı bir şekilde uygulanmasını sağlayan stencil'lar, özellikle seri üretimde ve ince hatveli komponentlerin (fine-pitch) montajında kritik rol oynar. Robotistan güvencesiyle, projenize özel lazer kesim paslanmaz çelik elekler ile montaj kalitenizi en üst seviyeye taşıyın.
Doğru bir stencil seçimi, lehimleme hatalarını (köprüleme, lehim topu oluşumu vb.) minimuma indirir ve dizgi sürecini ciddi anlamda hızlandırır. İster manuel ister otomatik dizgi yapıyor olun, lazer kesimle hassas bir şekilde üretilmiş paslanmaz çelik eleklerimiz, lehim pastasının her seferinde mükemmel miktarda ve konumda uygulanmasını garanti eder. Bu sayede hem prototiplerinizde hem de seri üretimlerinizde profesyonel ve güvenilir sonuçlar elde edersiniz.
Stencil Tarafı
Üst: Sadece üst yüzey. Alt: Sadece alt yüzey. Üst+Alt (Tek Stencilde): İki yüzey tek stencilde. Üst+Alt (Ayrı Stencillerde): İki yüzey için iki ayrı stencil.
Çerçeve
Stencilde çerçeve olup olmayacağını belirtir.
Seçenekler: Çerçevesiz, Çerçeveli
Stencil Adeti
Sipariş edilecek stencil sayısıdır.
Not: 'Üst + Alt (Ayrı Stencillerde)' seçeneği için adet en az 2 olmalıdır.
Ürün teslim süresi ne kadardır?
Sipariş onayını takiben, üretim ve teslimat süreci standart kargo ile en geç 4 hafta içinde tamamlanır. Ekspres kargo seçeneği ile bu süre 2 haftaya kadar düşebilmektedir. Süreye kargo dahildir.
Özel üretim isteklerimi nasıl iletebilirim?
Standart seçeneklerin dışındaki tüm taleplerinizi (farklı materyal, kalınlık vb.) [email protected] adresine e-posta yoluyla iletebilirsiniz. Ekibimiz talebinizi değerlendirip size özel bir teklif sunacaktır.
Siparişimi nasıl iptal edebilirim?
Siparişiniz henüz üretim aşamasına geçmemişse müşteri hizmetleriyle iletişime geçerek iptal edebilirsiniz. Üretime alınmış siparişlerde maalesef iptal veya değişiklik yapılamamaktadır.
PCB'lerim hasarlı veya eksik teslim edilirse ne yapmalıyım?
Ürün tesliminden sonra herhangi bir üretim hatası veya eksiklik fark ederseniz, lütfen 7 gün içinde bizimle iletişime geçin. Gerekli incelemeler yapıldıktan sonra iade veya yeniden üretim işlemleri hızla başlatılır.
