Önemli Not: Bu ürün akademik amaçla kullanım için satılan üründür. Ürünü satın almadan önce EUI_form_for_Digilent ve Akademik Talep formu doldurup, [email protected] adresine göndermeniz gerekmektedir. Ürünü harici amaçla kullanacaksanız NEXYS A7-100T FPGA BOARD ürününü satın almanız gerekmektedir.

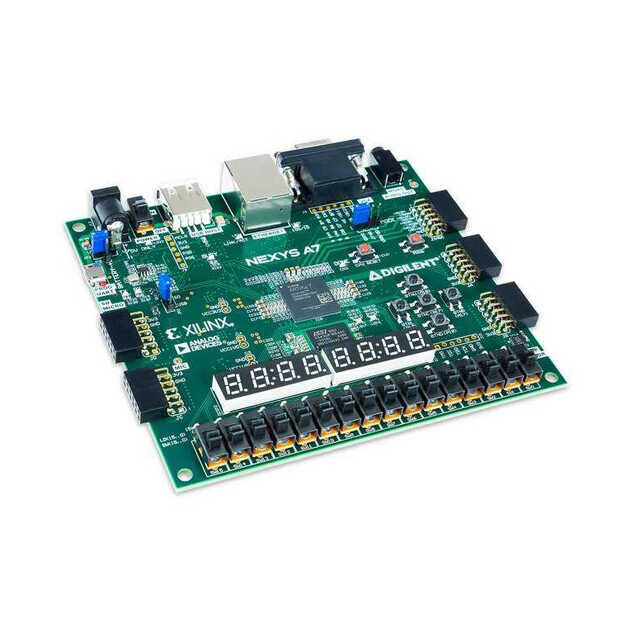

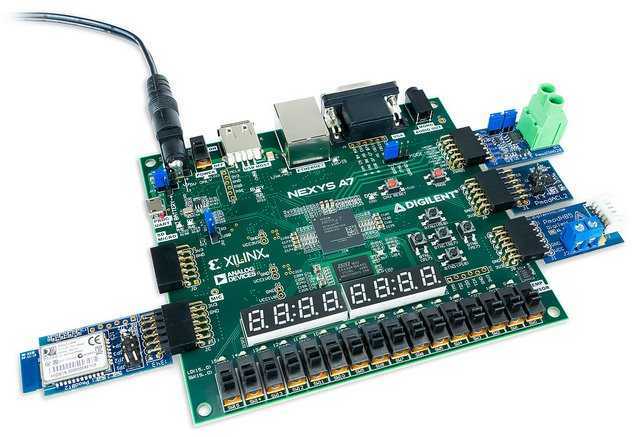

NEXYS A7 FPGA BOARD
P/N:410-292
Nexys A7, artık iki FPGA yoğunluğunda mevcut olan popüler Nexys 4 DDR kartımızın yeni adıdır! Xilinx®'in aynı Artix™-7 alan programlanabilir kapı dizisine (FPGA) sahip olan Nexys A7, sınıf ortamına ek endüstri uygulamaları getirmek için tasarlanmış kullanıma hazır bir dijital devre geliştirme platformudur. Artix-7 FPGA, yüksek performanslı mantık için optimize edilmiştir ve önceki tasarımlara göre daha fazla kapasite, daha yüksek performans ve daha fazla kaynak sunar. Büyük, yüksek kapasiteli FPGA'sı ve USB, Ethernet ve diğer bağlantı noktaları koleksiyonuyla Nexys A7, giriş düzeyindeki kombinasyonel devrelerden güçlü gömülü işlemcilere kadar çeşitli tasarımlara ev sahipliği yapabilir. Bir ivmeölçer, bir sıcaklık sensörü, MEMs dijital mikrofonu, hoparlör amplifikatörü ve çok sayıda G/Ç aygıtı da dahil olmak üzere çeşitli yerleşik çevre birimleri, Nexys A7'nin başka hiçbir bileşene ihtiyaç duymadan çok çeşitli tasarımlar için kullanılmasını sağlar. Nexys A7, Xilinx'in yeni yüksek performanslı Vivado® Tasarım Paketi ve ChipScope™ ve EDK'yi içeren ISE® araç setiyle uyumludur. Xilinx, bu araç setlerinin ücretsiz WebPACK™ sürümlerini sunar, böylece tasarımlar ek bir maliyet olmadan uygulanabilir.
| Product Variant | A7-100T | A7-50T |
|---|
| Artix-7 Part | XC7A100T-1CSG324C | XC7A50T-1CSG324C |
|---|
| Logic Slices | 15,850 (4 6-input LUTs and 8 flip flops each) | 8,150 (4 6-input LUTs and 8 Flip flops each) |
|---|
| Block RAMt | 4,860 Kbits | 2,700 Kbits |
|---|
| Clock Tiles | 6 (each with PLL) | 5 (each with PLL) |
|---|
| DSP Slices | 240 | 120 |
|---|
| Internal Clock | 450 MHz+ | 450 MHz+ |
|---|
| DDR2 Memory | 128MiB | 128MiB |
|---|
| Cellular RAM | 16MB | 16MB |
|---|
Özellikler:
- Xilinx Artix-7 FPGA XC7A100T-1CSG324C or XC7A50T-1CSG324C
- 15,850 logic slices, each with four 6-input LUTs and 8 flip-flops (8,150 logic slices for the A7-50T)
- 4,860 Kbits of fast block RAM (2,700 Kbits for the A7-50T)
- Six clock management tiles, each with phase-locked loop (PLL) (5 clock management tiles for the A7-50T)
- 240 DSP slices (120 DSP slices for A7-50T)
- Internal clock speeds exceeding 450 MHz
- On-chip analog-to-digital converter (XADC)
- 128 MiB DDR2
- Serial Flash
- Digilent USB-JTAG port for FPGA programming and communication
- microSD card connector
- Ships with rugged plastic case and USB cable
- USB-UART Bridge
- 10/100 Ethernet PHY
- PWM audio output
- 3-axis accelerometer
- 16 user switches
- 16 user LEDs
- Two tri-color LEDs
- PDM microphone
- Temperature sensor
- Two 4-digit 7-segment displays
- USB HID Host for mice, keyboards and memory sticks
- Pmod for XADC signals
- 12-bit VGA output
- Four Pmod ports
